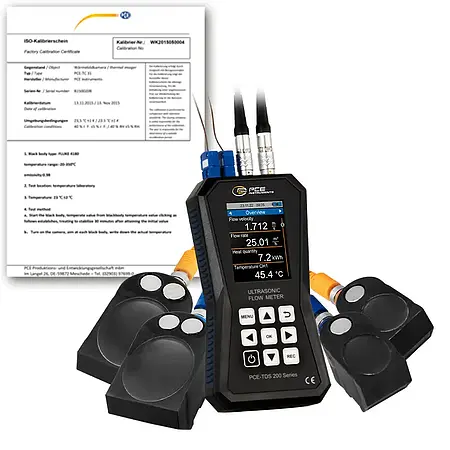

BTU Meter / Clamp on Heat meter PCE-TDS 200+ ML-ICA incl. ISO-Calibration Certificate

BTU Meter atau Heat Meter Tipe Clamp On merupakan perangkat instrumentasi industri yang berfungsi mengukur laju aliran panas, kecepatan fluida, serta volume cairan dalam pipa secara presisi. Perangkat ini mengaplikasikan teknologi ultrasonik guna menghitung kecepatan aliran cairan, dengan jangkauan pengukuran mencapai ±32 m/s dan tingkat reproduktibilitas ±0,5% dari nilai ukur. Dilengkapi sensor yang dipasang secara non-invasif (clamp-on), alat ini dapat digunakan pada beragam jenis pipa, termasuk pipa berukuran besar hingga diameter DN 6000. Metode kerjanya memanfaatkan perbedaan waktu tempuh sinyal ultrasonik antara dua sensor yang terpasang di kedua sisi pipa, sehingga pengukuran dapat dilakukan tanpa mengganggu proses aliran.

Alat ini sangat bermanfaat dalam sektor manufaktur, khususnya untuk memeriksa sistem pemanas, pendingin, atau jaringan distribusi energi panas. Dengan dukungan termokopel, BTU Meter mampu menghitung jumlah kalor yang dipindahkan berdasarkan selisih suhu antara aliran masuk dan keluar. Kemampuan ini membuatnya sangat sesuai untuk memantau efisiensi energi atau melakukan audit sistem HVAC. Selain itu, perangkat ini dapat menampilkan biaya per unit panas secara langsung, mendukung analisis biaya operasi. Kemudahan penggunaan didukung oleh layar LCD 2,8 inci yang jernih dan antarmuka yang mudah dipahami.

Salah satu kelebihan utama BTU Meter ini adalah kapasitas penyimpanan datanya yang besar, dilengkapi memori internal 32 GB yang mampu menyimpan hingga 10 juta titik data. Perekaman data dapat disesuaikan dalam rentang waktu 1 detik hingga 12 jam, sesuai kebutuhan pengguna. Data dapat diekspor dalam format .csv atau diolah menjadi laporan PDF melalui perangkat lunak tambahan. Fitur live view memungkinkan pemantauan real-time langsung dari komputer, memberikan fleksibilitas dalam pengambilan keputusan.

Dari sisi pemasangan, alat ini sudah dilengkapi dengan perlengkapan bantu yang memastikan penempatan sensor optimal untuk hasil terbaik. Sensor dapat dipasang menggunakan magnet atau kabel ties yang praktis, sehingga ideal untuk penggunaan lapangan. Sensor tahan terhadap suhu ekstrem (-30 hingga 160°C), menjadikannya andal dalam berbagai kondisi operasional. Paket penjualan mencakup sensor untuk pipa ukuran sedang (DN 50-700) dan besar (DN 300-6000), serta sertifikat kalibrasi standar ISO yang menjamin akurasi pengukuran.

BTU Meter / Clamp on Heat Meter merupakan solusi terpadu untuk pengukuran aliran panas berpresisi tinggi dan mudah diintegrasikan ke dalam sistem industri. Dengan fitur seperti alarm batas nilai, beragam satuan ukur, serta dukungan perangkat lunak analitis, alat ini tidak hanya meningkatkan efisiensi tetapi juga meminimalkan waktu henta dalam perawatan. Perpaduan antara teknologi mutakhir dan desain yang user-friendly menjadikannya pilihan tepat untuk aplikasi di industri energi, HVAC, dan manufaktur yang memerlukan pemantauan aliran termal yang terpercaya. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga bersaing.

– Messbereich ±32 m/s- USB-C Schnittstelle zur Datenübertragung – optionale Software zur Analyse der Messwerte- Reproduzierbarkeit ±0,5 % vom Messwert – Wärmemengenmessung- Datenspeicher für 10 Millionen Messpunkte- individuell einstellbare Alarmgrenzwerte


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C
Dimension	45 x 30 x 30 mm

PCE-TDS 200 L SENSOR
Pipe diameter	DN 300 … 6000 mm
Temperature resistance	-30 … 160 °C
Dimension	91 x 52 x 44 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x Ultraschall Durchflussmessgerät PCE-TDS 200+ ML-ICA1 x Durchflusssensoren PCE-TDS 200 M SENSOR (Paar)1 x Durchflusssensoren PCE-TDS 200 L SENSOR (Paar)2 x Temperatursensor TF-RA3302 x 5 m Verbindungskabel 2 x lösbarer Kabelbinder1 x Netzteil1 x USB-C Kabel1 x Ultraschall-Kontaktgel 1 x PCE-Maßband1 x Kunststoffkoffer1 x Bedienungsanleitung1 x ISO-Calibration Certificate
