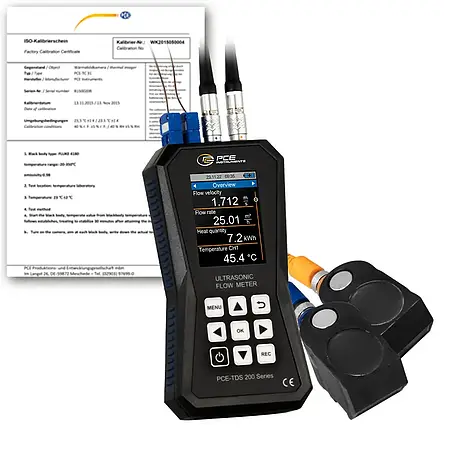

BTU Meter / Clamp on Heat meter PCE-TDS 200+ M-ICA incl. ISO Calibration Certificate

BTU Meter atau Clamp on Heat meter merupakan perangkat pengukur industri yang diciptakan untuk menghitung laju perpindahan kalor secara presisi dalam beragam ke penerapan. Perangkat ini memiliki jangkauan pengukuran kecepatan aliran hingga ±32 m/s serta didukung memori internal berkapasitas 32 GB untuk penyimpanan data hasil pengukuran. Dengan tingkat keterulangan ±0,5% dari nilai ukur, alat ini sangat dapat diandalkan dalam memonitor performa sistem termal. Metode kerjanya mengandalkan teknologi ultrasonik yang memfasilitasi pengukuran tanpa kontak langsung, sehingga sesuai untuk pipa beragam ukuran diameter, dari DN <50 sampai DN ≥700 mm. Keunggulan utama dari BTU Meter ini terletak pada kemampuannya menampilkan hasil ukur dalam berbagai satuan, seperti m³, liter, galon, dan lain-lain, sehingga mempermudah pengguna di sektor manufaktur. Perangkat ini juga dilengkapi dengan sensor suhu tambahan (PCE-TDS 200+) guna menghitung besaran kalor berdasarkan selisih suhu antara saluran masuk dan keluar. Melalui perangkat lunak khusus, data dapat dianalisis secara langsung atau diekspor dalam bentuk .csv untuk diolah lebih lanjut. Adanya fitur alarm dan batasan nilai yang dapat disesuaikan menjadikannya sangat ideal untuk pemeriksaan sistem pemanas atau pendingin. Pemasangan sensor menjadi lebih praktis dengan alat bantu instalasi yang memberikan panduan visual terkait kualitas sinyal dan jarak antarsensor. Sensor dapat dipasang memanfaatkan magnet yang terintegrasi atau kabel pengikat yang disertakan, menjamin stabilitas pengukuran bahkan pada pipa bersuhu ekstrem (-30 hingga 160 °C). Selain itu, layar LC 2,8 inci yang jernih memudahkan pembacaan data secara langsung di lokasi. Berkat kalibrasi standar ISO, alat ini memastikan konsistensi hasil pengukuran untuk aplikasi yang menuntut ketepatan tinggi. BTU Meter ini sangat adaptif dengan fitur pencatatan data logger yang dapat diatur dalam rentang waktu 1 detik hingga 12 jam. Pengguna dapat menyimpan hingga 10 juta titik pengukuran, menjadikannya solusi ideal untuk pemantauan berkelanjutan. Perangkat lunak pendamping tidak hanya memungkinkan pengaturan alat, tetapi juga menyajikan data dalam bentuk tabel atau grafik, serta menghasilkan laporan PDF. Fitur tampilan langsung memungkinkan pemantauan real-time, yang sangat bermanfaat dalam industri manufaktur yang memerlukan pengendalian ketat atas efisiensi energi. Aplikasi utamanya mencakup pemeriksaan sistem HVAC, audit energi, dan optimalisasi proses termal di pabrik atau gedung komersial. Dengan kemampuan menghitung biaya per unit panas secara otomatis, alat ini membantu mengidentifikasi peluang penghematan energi. Kelengkapan paket, termasuk gel ultrasonik, pita pengukur, dan sertifikat kalibrasi, memastikan perangkat siap digunakan segera setelah dibuka. Kombinasi kemudahan penggunaan dan fitur canggih menjadikan BTU Meter ini pilihan tepat bagi profesional yang membutuhkan solusi pengukuran panas yang andal dan efisien. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami di WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits- optionally with ISO or DAkkS calibration certificate


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 M SENSOR	Sensor pair
Pipe diameter	DN 50 … 700 / 57 … 720 mm
Temperature resistance	-30 … 160 °C


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ M-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200 M SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certificate
