BTU Meter / Clamp on Heat meter PCE-TDS 200+ L-ICA incl. ISO Calibration Certificate

PCE-TDS 200+ L-ICA BTU Meter / Clamp on Heat meter merupakan perangkat pengukur panas berpresisi tinggi yang digunakan untuk menilai aliran termal, kecepatan cairan, serta kapasitas volume dalam beragam jenis medium. Perangkat ini memanfaatkan teknologi ultrasonik dengan sensor clamp-on yang ditempatkan di permukaan luar pipa tanpa harus melakukan pemotongan atau mengganggu proses aliran, menjadikannya sangat sesuai untuk penggunaan industri yang memerlukan pengukuran tanpa kontak langsung. Didukung penyimpanan data hingga 10 juta titik pada memori internal 32 GB, alat ini efektif untuk pemantauan berkelanjutan dan evaluasi kinerja sistem.

Tingkat akurasi pengukuran pada BTU Meter ini sangat terpercaya, dengan deviasi hanya ±1,5% f.s. untuk pipa berukuran DN ≥50 dan ±3,5% f.s. untuk pipa lebih kecil, serta konsistensi pengukuran sebesar ±0,5% dari nilai aktual. Dengan adanya panduan instalasi visual, pengguna dapat menentukan penempatan sensor yang tepat dan memastikan kualitas sinyal yang optimal sebelum melakukan pengukuran. Kemudahan ini memungkinkan penggunaan oleh teknisi dengan berbagai tingkat keahlian.

Penggunaan utamanya mencakup pemeriksaan sistem pemanas, pendingin, serta distribusi energi panas di sektor manufaktur, bangunan komersial, atau lokasi produksi. Dengan dukungan termokopel PCE-TDS 200+, alat ini mampu menghitung jumlah energi panas berdasarkan selisih suhu antara saluran masuk dan keluar, sekaligus menampilkan biaya per unit energi. Fitur ini sangat mendukung kegiatan audit energi dan peningkatan efisiensi sistem.

Tampilan LC 2,8″ yang jernih mempermudah pembacaan hasil dalam berbagai satuan, seperti m³, liter, galon, atau kaki kubik. Fungsi perekam data yang adaptif memungkinkan pengaturan interval penyimpanan dari 1 detik hingga 12 jam, dilengkapi opsi mulai/berhenti otomatis. Data yang tersimpan dapat ditelaah melalui perangkat lunak khusus, baik dalam bentuk tabel, grafik, atau laporan PDF, serta dapat diekspor ke format .csv untuk analisis lebih lanjut.

Dilengkapi sertifikasi kalibrasi standar ISO, BTU Meter ini menjamin keandalan hasil pengukuran untuk memenuhi regulasi atau kebutuhan pelaporan teknis. Paket penjualan mencakup sensor besar untuk pipa DN 300–6000, termokopel, kabel, gel ultrasonik, serta perlengkapan instalasi, sehingga siap digunakan langsung di lapangan. Dengan desain yang portabel dan fitur lengkap, alat ini menjadi pilihan praktis untuk berbagai kebutuhan pengukuran termal dalam industri. Untuk informasi lebih lanjut dan konsultasi gratis terkait produk ini, hubungi kami melalui WhatsApp 6285159691822 atau email marketing@jvm.co.id. Kami menyediakan layanan pengiriman cepat dengan kualitas terjamin dan harga bersaing.

– Measuring range ±32 m/s- USB-C interface for data transfer – Optional software for analysing the measured values- Reproducibility ±0.5 % of measured value – Heat quantity measurement- Data memory for 10 million measuring points- individually adjustable alarm limits


Flow measurement
Measuring range	±32 m/s
Accuracy	0,001 m/s
	DN ≥50 mm: ±1.5 % rdg. for velocities > 0.3 m/s
	DN <50 mm: ±3.5 % rdg. for velocities > 0.3 m/s
Reproducibility	±0.5 % of measured value

PCE-TDS 200 L SENSOR	Sensor pair
Pipe diameter	DN 300 … 6000 mm
Dimension	91 x 52 x 44 mm


Measuring method	Z, V, N, W
Medium	– water
	– sea water
	– oil
	– crude oil
	– methanol
	– ethanol
	– diesel
	– petrol
	– petroleum
	– user defined
	(manual input of the sound velocity from the medium)

All liquids with an impurity	<5 %
Pipe material	– copper CU
	– steel FE
	– stainless steel VA
	– aluminium AL
	– brass ME
	– cast iron CI
	– iron FE
	– nickel NI
	– titanium TI
	– zink ZI
	– acrylic AC
	– polyethylene PE
	– polypropylene PP
	– polyvinyl chloride PVC
	– nylon NY
	– user defined
	(manual input of the transversal sound velocity
	of the pipe material)

Inner pipe lining	– no lining
	– user defined
	– epoxy resin
	– rubber
	– mortar
	– polystyrene PS
	– polyethylene PE
	– polytetrafluoroethylene PTFE
	– polyurethane PU
	– polypropylene PP
	– user defined
	(manual input of the longitudinal sound velocity
	of the inner lining of the pipe)

Measurement parameters	flow velocity, volume flow and volume
Units (dimensions)	mm, in
Units (flow velocity)	m/s, ft/s
Units (volume flow)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Time specification	seconds, minutes, hours, days
Units (volume)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperature measurement
Measuring range	Accuracy
Type B: 600 … 1800 °C	Type B: ±(0.5 % + 3 °C)
Type E: -100 … +900 °C	Type E: ±(0.4 % + 1 °C)
Type J: -100 … 1150 °C	Type J: ±(0.4 % + 1 °C)
Type K: -100 … +1370 °C	Type K: ±(0.4 % + 1 °C)
Type N: -100 … + 1150 °C	Type N: ±(0.4 % + 1 °C)
Type R: 0 … 1700 °C	Type R: ±(0.5 % + 3 °C)
Type S: 0 … 1500 °C	Type S: ±(0.5 % + 3 °C)
Type T: -100 … +400 °C	Type T: ±(0.4 % + 1 °C)

Resolution	0.1 °C
Connectable thermocouples	B, E ,J ,K ,N ,R ,S ,T
Measuring parameters	flow rate, volume flow, volume, temperature,
	Heat output and heat quantity
Units (temperature)	°C / °F
Units (heat quantity)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Units (heat output)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Cost display	EUR, Pound, USD, Turkish Lira, Zloty, Yen

Further specifications
2.8″ LCD	2,8“ LCD
Menu	metrisch / imperial
Menu languages	German, English, French, Spanish,
	Italian, Dutch, Portuguese, Danish, Turkish, Polish, German
	Turkish, Polish, Russian, Chinese, Japanese
Operating and storage conditions	Temperature: -20 … +65 °C
	Humidity: 10 … 95 % r. h., non-condensing
Data logger	32 GB memory capacity / 10 million measuring points
Unterface	USB (for online measurement, readout of the internal memory
	memory and for recharging the battery)
Protection class	IP52
Power supply Internal	Internal: LiPo battery (3.7 V, 2500 mAh)
	External: USB 5 VDC, 500 mA
Operating time	approx. 10 h
Dimensions	165 x 85 x 32 mm
Weight	255 g

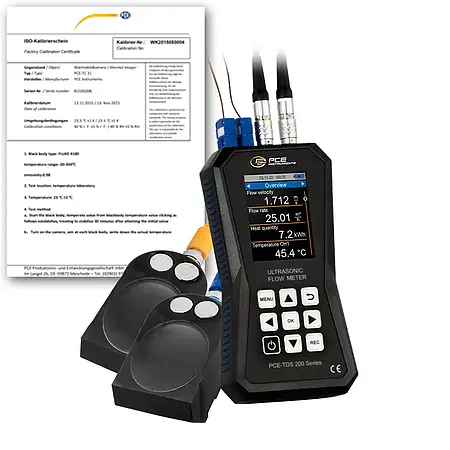

1 x BTU Meter / Clamp on Heat meter PCE-TDS 200+ L-ICA2 x Temperature sensor TF-RA3301 x Flow sensor PCE-TDS 200+ L SENSOR (pair)2 x 5 m connection cable 2 x detachable cable ties1 x power supply unit1 x USB-C cable1 x ultrasonic contact gel 1 x PCE measuring tape1 x plastic case1 x instruction manual1 x ISO Calibration Certifikcate
