Keandalan sambungan las menjadi fondasi keselamatan operasional di industri migas, pembangkit listrik, konstruksi baja, dan petrokimia. Di balik setiap hasil pengelasan, keputusan accept atau reject sangat bergantung pada data kekerasan yang diambil dari titik‑titik ukur yang tepat. Sayangnya, kesalahan penentuan titik ukur kekerasan las—terutama pada daerah terpengaruh panas (Heat Affected Zone – HAZ)—masih menjadi akar dari data tidak valid, risiko retak dingin, hingga kegagalan struktur yang berpotensi menimbulkan kerugian finansial dan ancaman keselamatan.
Artikel ini hadir sebagai satu‑satunya panduan komprehensif berbahasa Indonesia yang mengintegrasikan teori metalurgi las, standar internasional (ISO 9015‑1, ASTM, NACE), dan praktik lapangan dari persiapan permukaan hingga interpretasi data. Anda akan mempelajari teknik penandaan grid sistematis 45 titik ukur, keunggulan metode Ultrasonic Contact Impedance (UCI) untuk HAZ sempit, dan cara mengoptimalkan alat portabel seperti Novotest T‑UD3 agar setiap keputusan inspeksi benar‑benar berbasis data yang representatif. Dirancang khusus untuk inspektur NDT, welding inspector, dan quality control engineer, panduan ini menjawab tantangan nyata di lapangan yang selama ini belum banyak terbahas secara terstruktur.
- Mengapa Penentuan Titik Ukur Kekerasan Las & HAZ Menjadi Kritis?
- Memahami Karakteristik Logam Induk, HAZ, dan Logam Las
- Standar dan Regulasi yang Mengatur Pengukuran Kekerasan Las
- Langkah‑Langkah Praktis Menentukan Titik Ukur Kekerasan Las & HAZ
- Metode Pengukuran dan Alat Portabel Terbaik untuk Inspeksi Las
- 5 Kesalahan Fatal dalam Penentuan Titik Ukur dan Cara Menghindarinya
- Interpretasi Profil Kekerasan Las & HAZ: Dari Data ke Keputusan
- Tips Lapangan dari Praktisi: Meningkatkan Akurasi dan Efisiensi
- Kesimpulan
- Referensi
Mengapa Penentuan Titik Ukur Kekerasan Las & HAZ Menjadi Kritis?
Setiap titik ukur yang Anda pilih pada sambungan las akan menentukan apakah hasil pengukuran mencerminkan kondisi sebenarnya atau justru menyesatkan. Pada area HAZ, kekerasan dapat berubah drastis dalam jarak beberapa milimeter akibat siklus termal yang berbeda pada setiap pass pengelasan. Kesalahan inspeksi kekerasan HAZ atau kesalahan penentuan titik ukur kekerasan las akan berujung pada keputusan kualitas yang salah—menerima sambungan yang sebenarnya rentan retak, atau menolak sambungan yang masih memenuhi syarat.
Korelasi antara kekerasan HAZ dan potensi retak dingin (Hydrogen Induced Cold Cracking, HICC) telah lama ditekankan oleh badan otoritatif seperti Canadian Welding Bureau. Dalam artikelnya, Bill Eccles menjelaskan bahwa kekerasan HAZ dapat menjadi indikator laju pendinginan dan kerentanan terhadap HICC [1]. Oleh karena itu, titik ukur harus mewakili area dengan kekerasan tertinggi, yaitu di dekat garis fusi pada posisi awal pengelasan (start‑of‑weld).
Data riset terbaru dari Kurniyanto et al. (2022) pada baja struktural mutu tinggi S690Q semakin memperkuat urgensi ini. Dengan melakukan 45 indentasi pada tiga posisi—face, center, dan root—mereka menemukan variasi kekerasan HAZ yang sangat tajam: di sisi kiri, nilai menurun dari 334 HV (atas) menjadi 209 HV (tengah) dan 198 HV (bawah); di sisi kanan dari 337 HV menjadi 254 HV dan 208 HV [2]. Variasi hingga 139 HV pada satu sambungan yang sama menegaskan bahwa tanpa penentuan titik ukur yang sistematis, profil kekerasan yang diperoleh bisa sangat tidak representatif. Standar ISO 15614‑1 menetapkan batas maksimum kekerasan sebagai kriteria penerimaan, namun tidak akan berarti jika titik pengukurannya tidak tepat [5].
Risiko Kegagalan Sambungan Akibat Titik Ukur Tidak Tepat
Jika inspektur hanya mengukur pada area logam las yang tampak rata tanpa menjangkau HAZ, risiko terlewatnya puncak kekerasan sangat besar. Kekerasan berlebih di HAZ—terutama bila melampaui 380 HV untuk baja tertentu atau 248 HV untuk lingkungan sour service sesuai NACE MR0175/ISO 15156 [8]—dapat memicu retak dingin, menurunkan ketangguhan, dan meningkatkan kerentanan terhadap korosi tegangan sulfida. Akibatnya, komponen bertekanan tinggi seperti bejana dan pipa migas bisa mengalami kegagalan prematur yang membahayakan. Sementara itu, titik ukur yang terlalu dekat dengan inklusi atau cacat permukaan akan menghasilkan data bias, sehingga sambungan yang sebenarnya baik terpaksa ditolak dan menambah biaya perbaikan.
Distribusi Kekerasan Tidak Seragam pada HAZ: Apa yang Harus Diwaspadai?
Fenomena distribusi kekerasan tidak seragam pada HAZ muncul karena perbedaan heat input dan laju pendinginan antar pass las. Pada bagian face, kontak langsung dengan elektroda menghasilkan pendinginan cepat yang memicu pembentukan martensit keras—terlihat dari nilai 334‑337 HV pada riset Kurniyanto [2]. Sebaliknya, di area root yang mengalami pemanasan ulang dan pendinginan lebih lambat, kekerasan turun hingga menyentuh 198 HV. Gradien kekerasan ini menuntut pengukuran multi‑titik di tiga level ketinggian; jika hanya diambil satu garis lurus di permukaan, hasilnya akan menyesatkan. Itu sebabnya standar ISO 9015‑1 mensyaratkan inden di tiga zona (logam induk, HAZ, logam las) pada posisi atas, tengah, dan bawah [4]. Memahami fenomena ini adalah langkah awal agar inspektur tidak terjebak pada rata‑rata yang menyembunyikan titik lemah.
Memahami Karakteristik Logam Induk, HAZ, dan Logam Las
Untuk bisa menentukan titik ukur pengukuran kekerasan las dan inspeksi kekerasan HAZ dengan akurat, inspektur harus mampu membedakan tiga zona utama pada penampang las secara visual maupun fungsional. Logam induk (Base Metal, BM) adalah material awal dengan struktur mikro relatif homogen. Logam las (Weld Metal, WM) adalah daerah yang mencair dan membeku, biasanya tampak lebih terang dengan pola ripple. Adapun HAZ adalah pita sempit di antara keduanya yang tidak meleleh tetapi mengalami perubahan struktur mikro drastis akibat panas. Di sinilah letak kerumitan terbesar karena HAZ bukan satu entitas tunggal, melainkan kumpulan sub‑zona dengan sifat mekanik berbeda.
Apa Itu HAZ dan Mengapa Kekerasannya Bisa Sangat Bervariasi?
HAZ terbentuk akibat konduksi panas dari kolam las ke logam induk. Menurut CWB Group, “kekerasan HAZ adalah indikasi seberapa cepat sambungan mendingin dan apakah ia rentan terhadap retak” [1]. Variasi kekerasan muncul karena setiap sub‑zona HAZ—mulai dari grain growth zone di dekat garis fusi (butir membesar, mudah membentuk martensit) hingga partial transformation zone di tepi—mengalami suhu puncak dan laju pendinginan yang berbeda. Pada baja karbon dan low‑alloy, pendinginan cepat menghasilkan martensit dengan kekerasan tinggi; pendinginan lambat menghasilkan ferit‑perlit yang lebih lunak. Foto mikrograf (yang bisa Anda temukan di literatur metalurgi) akan menunjukkan perbedaan mencolok antara butir kasar di HAZ dekat las dan butir halus di logam induk.
Bagaimana Mengidentifikasi Zona BM, HAZ, dan WM di Lapangan?
Di lapangan, tanpa bantuan mikroskop, inspektur dapat mengandalkan beberapa petunjuk praktis untuk cara menentukan titik ukur kekerasan las tanpa etsa kimia. Garis fusi (fusion line) adalah batas yang relatif jelas antara WM dan HAZ—biasanya tampak sebagai perubahan warna atau tekstur yang kontras. Permukaan WM sering memperlihatkan bekas elektroda dan pola pembekuan, sementara HAZ muncul sebagai pita yang lebih gelap akibat oksidasi permukaan saat proses pemanasan. Untuk akurasi tinggi, terutama bila HAZ sangat sempit (<2 mm), standar ISO 9015‑1 tidak mewajibkan etsa, namun insinyur berpengalaman sering menggunakan etsa makro ringan (misalnya Nital 3% untuk baja karbon) guna menampakkan batas HAZ secara tegas [4]. Setiap organisasi inspeksi sebaiknya memiliki SOP penandaan zona yang dikonfirmasi welding engineer bersertifikat (misalnya AWS CWI) agar konsistensi titik ukur terjaga.
Standar dan Regulasi yang Mengatur Pengukuran Kekerasan Las
Kredibilitas inspeksi kekerasan las sangat bergantung pada kepatuhan terhadap prosedur inspeksi kekerasan heat affected zone dan panduan pengukuran kekerasan pada sambungan las yang diakui secara global. Kerangka standar utama yang wajib dikuasai inspektur meliputi ISO 9015‑1 (pengujian kekerasan pada sambungan las), ISO 15614‑1 (kualifikasi prosedur pengelasan), ASTM A956 dan A1038 (metode uji portabel Leeb dan UCI), serta NACE MR0175/ISO 15156 untuk lingkungan sour service. Tabel berikut merangkum batas kekerasan maksimum dari beberapa standar kunci untuk membantu pengambilan keputusan accept/reject.
| Standar | Aplikasi | Batas Maksimum Kekerasan yang Diizinkan |
|---|---|---|
| ISO 15614-1:2017 (material group 4,5) | Baja heat-treated struktural | 350 HV10 [5] |
| NACE MR0175 / ISO 15156 | Layanan H₂S (sour service) | HAZ: 248 HV10; WM: rata‑rata 200 HBW [8] |
| API 5L (beberapa grade) | Pipa saluran | Bervariasi; umum ≤ 250 HV |
Catatan penting dari TWI Global: edisi terbaru ISO 15614‑1:2017 mewajibkan spesimen uji kekerasan diambil dari posisi start‑of‑weld, karena akumulasi panas selama pengelasan membuat area awal menjadi “worst case” kekerasan tertinggi [3]. Ini berarti, saat Anda mengambil titik ukur di titik awal jalur las, Anda sedang mengukur potensi kegagalan terbesar.
ISO 9015‑1: Prosedur Pengujian Kekerasan pada Sambungan Las
Standar ISO 9015‑1 adalah acuan primer untuk prosedur inspeksi kekerasan heat affected zone [4]. Secara ringkas, standar ini mengatur:
- Pola indentasi dapat berupa garis lurus atau zig‑zag melintasi zona BM–HAZ–WM–HAZ–BM.
- Pengukuran dilakukan di tiga posisi: face (bagian atas), center (tengah ketebalan), dan root (bagian bawah).
- Jarak minimum antar indentasi adalah 2,5 kali diagonal indentasi (untuk Vickers) agar tidak terjadi pengerasan regangan dari indentasi sebelumnya.
- Untuk pengujian portabel, probe harus dikalibrasi dan hasilnya dikonversikan dengan tepat.
Format laporan yang mengikuti Annex ISO 9015‑1 menyajikan hardness traverse dalam bentuk tabel atau grafik, yang menjadi dasar justifikasi penerimaan.
Batas Kekerasan Maksimum: ISO 15614‑1, NACE MR0175, dan Lainnya
Sebagai panduan pengukuran kekerasan pada sambungan las, persyaratan penerimaan dari setiap standar berbeda sesuai risiko operasional. ISO 15614‑1:2017 menaikkan batas untuk baja heat‑treated menjadi 350 HV10 (dari sebelumnya 320 HV) sebagai respons terhadap perkembangan material [3]. Sementara itu, NACE MR0175 sangat ketat: kekerasan HAZ di lingkungan H₂S tidak boleh melampaui 248 HV10 untuk mencegah sulfide stress cracking [8]. Inspektur yang bekerja pada jaringan pipa migas harus rujuk pula pada API 5L dan API RP 934. Di banyak proyek, jika satu saja titik di HAZ melampaui batas yang disepakati, maka seluruh prosedur las harus direvisi—menunjukkan betapa penentuan titik ukur yang tepat menjadi penentu akhir.
Langkah‑Langkah Praktis Menentukan Titik Ukur Kekerasan Las & HAZ
Setelah memahami dasar metalurgi dan standar, saatnya menerapkan cara menentukan titik ukur kekerasan las dan prosedur inspeksi kekerasan heat affected zone dalam operasi sehari‑hari. Rangkaian berikut dirangkum dari praktik terbaik lapangan dan penelitian 45‑titik Kurniyanto [2], yang bisa Anda jadikan checklist.
Persiapan Permukaan dan Kalibrasi Alat
Hal pertama yang sering terabaikan adalah persiapan permukaan. Alat ukur kekerasan portabel, khususnya metode Leeb, mensyaratkan kekasaran permukaan Ra ≤ 0,8 μm [6], sedangkan UCI menuntut permukaan lebih halus (Ra ≤ 2 μm) [7]. Bersihkan area las dari kerak, karat, dan cat, lalu lakukan penggerindaan ringan dengan amplas grit 400–600 secara hati‑hati agar tidak memanaskan material. Segera setelah persiapan, lakukan kalibrasi alat menggunakan blok standar bersertifikat yang disertakan pabrikan, misalnya pada Novotest T‑UD3. Pastikan sertifikat kalibrasi masih berlaku dan catat hasil verifikasi sebelum pengukuran dimulai. Langkah ini memastikan traceability data Anda ke standar internasional.

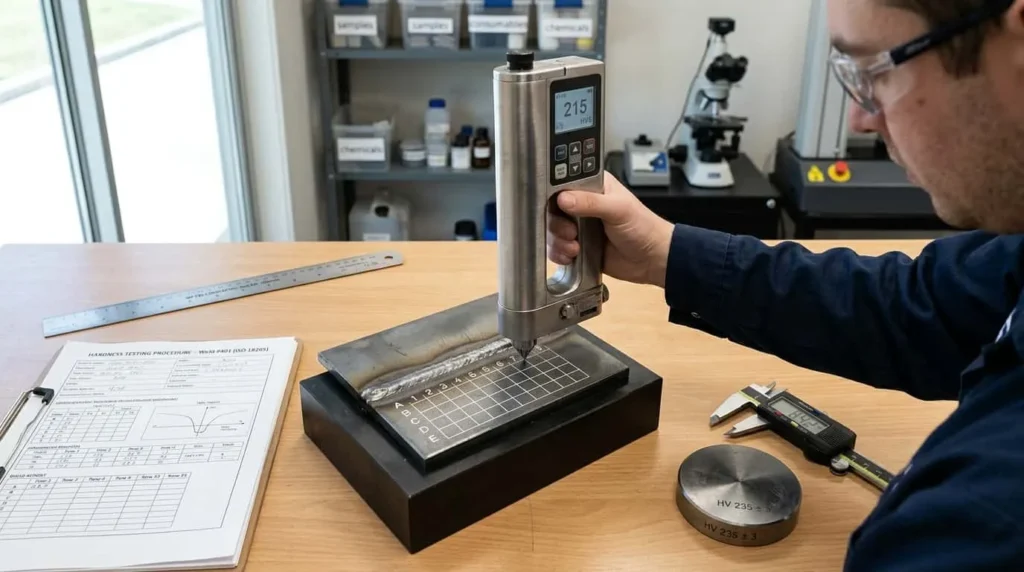

Penandaan Grid Titik Ukur 3 Zona × 3 Posisi (Face, Center, Root)
Berikut adalah cara menentukan titik ukur kekerasan las secara sistematis yang direkomendasikan:
- Tandai dua garis lurus melintang pada pelat uji, satu di dekat awal las (start) dan satu lagi di area lain jika diperlukan. Untuk satu penampang, gunakan grid virtual 3 baris (atas, tengah, bawah) dan 5 kolom zona (BM kiri – HAZ kiri – WM – HAZ kanan – BM kanan).
- Pada baris face, beri 5 titik: satu di BM kiri, dua di HAZ kiri (tepat di batas fusi dan sedikit menjauh), satu di tengah WM, dua di HAZ kanan. Ulangi untuk baris center dan root.
- Total 15 titik per penampang, atau 45 titik jika Anda memeriksa tiga penampang memanjang. Jarak antar indentasi minimal 2,5 mm untuk probe HV5 atau 3 mm untuk UCI 5 kgf, mengacu pada ISO 6507‑1 [9].
Dengan pola ini, distribusi kekerasan dari puncak hingga lembah akan terekam lengkap seperti yang diverifikasi dalam riset Kurniyanto [2].
Eksekusi Pengukuran dengan Alat Portabel (UCI/Leeb)
Sekarang, gunakan alat uji kekerasan portabel Novotest T‑UD3 sebagai solusi pengukuran kekerasan las akurat Anda. Alat ini menggabungkan metode UCI (indentasi mikro sesuai ASTM A1038 [7]) dan Leeb (pantulan, ASTM A956 [6]), sehingga Anda dapat memilih metode terbaik:
- Untuk HAZ sempit dan material tipis (<5 mm), pilih probe UCI 1 kgf atau 5 kgf. Indentasinya yang kecil tidak merusak dan menghasilkan titik presisi.
- Aktifkan Smart Mode pada Novotest T‑UD3. Fitur ini secara otomatis menyaring pengukuran yang tidak valid akibat getaran, tekanan tidak stabil, atau cacat permukaan, mengurangi risiko human error di lapangan.
- Pastikan probe tegak lurus permukaan. Gunakan kamera internal untuk membidik titik indentasi dan dokumentasikan foto bersamaan dengan data kekerasan. Binding gambar‑ke‑data inilah yang menjadi bukti kuat saat audit kualitas.
Pencatatan Data dan Dokumentasi Visual
Alat ukur kekerasan digital untuk inspeksi las modern seperti Novotest T‑UD3 menyimpan ribuan data dan mampu mengekspor laporan dalam format PDF atau Excel. Setelah pengukuran, unduh hardness traverse lengkap dengan grafik distribusi. Sertakan foto binding di setiap titik untuk menjamin traceability. Dalam banyak proyek yang mengacu pada ASME Section IX atau API 6A, rekaman ini menjadi bagian dari Welder Qualification Record (WQR) dan harus tersedia saat audit. Pastikan setiap laporan memuat informasi kalibrasi alat, identitas inspektur, dan kondisi lingkungan pengukuran.
Metode Pengukuran dan Alat Portabel Terbaik untuk Inspeksi Las
Di pasaran, alat ukur kekerasan portabel yang andal menjadi kunci efisiensi dan akurasi. Dua metode utama yang bersaing adalah Leeb rebound dan Ultrasonic Contact Impedance (UCI). Memahami kelebihan masing‑masing adalah langkah menuju solusi pengukuran kekerasan las akurat yang tepat guna.
| Parameter | Leeb (ASTM A956) | UCI (ASTM A1038) |
|---|---|---|
| Prinsip | Energi pantul bola indentor | Perubahan frekuensi ultrasonik saat indentasi |
| Ukuran indentasi | Relatif besar, tergantung beban | Sangat kecil, mikroindentasi |
| Ketebalan minimum | >5 mm (bergantung material) | Mulai 1 mm (dengan probe 1 kgf) |
| Kekasaran permukaan | Ra ≤ 0,8 μm | Ra ≤ 2 μm (lebih toleran) |
| Cocok untuk HAZ sempit | Kurang ideal, indentasi besar bisa tumpang tindih | Sangat ideal, presisi tinggi pada area kecil |
| Akurasi tipikal | ±6–10 % | ±3–5 % |
Leeb vs UCI: Mana yang Tepat untuk Pengukuran HAZ?
Inspeksi kekerasan HAZ menuntut indentasi yang dapat ditempatkan tepat di pita sempit yang lebarnya kadang hanya 1–2 mm. Metode UCI unggul karena ukuran indentasi yang amat kecil dan akurasi lebih tinggi. Material tipis dan lapisan keras juga ideal diuji dengan UCI. Sementara Leeb lebih cepat untuk komponen tebal massif, tetapi tidak cocok bila HAZ Anda berdekatan dengan tepi atau memiliki kekasaran tinggi. Maka, untuk aplikasi las‑berorientasi presisi, UCI adalah pilihan utama.
Mengapa Novotest T‑UD3 Menjadi Pilihan Utama?
Sebagai alat uji kekerasan portabel Novotest T‑UD3, perangkat ini menyatukan dua metode dalam satu unit. Fitur unggulannya meliputi:
- Kamera internal: Anda bisa membidik titik ukur dan menyimpan foto bersamaan data kekerasan.
- Mode Smart: Memfilter pengukuran tidak valid otomatis.
- Konektivitas: USB dan opsi printer nirkabel untuk pelaporan langsung di lapangan.
- Bobot ringan (sekitar 0,3 kg tanpa probe), layar LCD warna, housing waterproof, serta dukungan probe UCI (1‑, 5‑, 10 kgf) dan Leeb (D, DL, C, dll).
- Daya tahan baterai hingga 50 jam operasi kontinu, membuatnya andal untuk inspeksi seharian di lokasi terpencil.
Dengan alat ini, Anda mendapatkan fleksibilitas pengukuran yang tidak dimiliki alat lain di kelasnya, dan dokumentasi yang lengkap untuk memenuhi persyaratan QMS modern.
Pemilihan Probe UCI yang Tepat untuk Berbagai Ketebalan Material
Pemilihan beban probe UCI adalah kunci akurasi alat ukur kekerasan digital untuk inspeksi las. Panduan umum sesuai ASTM A1038 dan rekomendasi pabrikan:
- Probe 1 kgf (10 N): untuk benda sangat tipis (>1 mm), lapisan keras, atau HAZ di area sempit.
- Probe 5 kgf (50 N): pilihan standar untuk mayoritas HAZ las baja karbon dan low‑alloy.
- Probe 10 kgf (98 N): untuk material lebih tebal (>10 mm) dan permukaan yang kurang rata.
Menggunakan beban yang terlalu besar pada HAZ tipis dapat membuat indentasi terlalu dalam dan memengaruhi lapisan di bawahnya, atau malah melebihi ketebalan spesimen sehingga hasil tidak valid. Sebaliknya, beban terlalu kecil pada material tebal bisa menghasilkan deviasi tinggi akibat ketidakseragaman lokal.
5 Kesalahan Fatal dalam Penentuan Titik Ukur dan Cara Menghindarinya
Pengalaman di lapangan menunjukkan bahwa kesalahan penentuan titik ukur kekerasan las dan kendala inspeksi kekerasan las lapangan seringkali berulang. Kenali kelima jebakan ini dan solusi praktisnya.
Kesalahan Identifikasi Batas HAZ
Tanpa etsa, batas HAZ bisa sangat samar pada material tertentu. Beberapa inspektur mengira bahwa gelombang panas tampak di permukaan adalah HAZ, padahal itu hanya perubahan warna oksida dan tidak merepresentasikan zona metalurgi sebenarnya. Solusi: Jika ragu, gunakan etsa makro ringan (Nital 3% untuk baja karbon) atau alat bantu optik portabel. Pelatihan pengenalan zona las, sebagaimana tercakup dalam program AWS CWI, menjadi bekal wajib.
Jarak Antar Indentasi Terlalu Dekat
Meletakkan indentasi terlalu rapat (<2,5 kali diagonal indentasi) menyebabkan pengerasan regangan dari indentasi sebelumnya dan menghasilkan nilai yang lebih tinggi palsu. ISO 6507‑1 memberikan panduan jelas tentang jarak minimum [9]. Untuk probe UCI 5 kgf pada baja dengan diagonal indentasi sekitar 0,15 mm, jarak antartitik minimal 3 mm. Buatlah penandaan grid dengan meteran atau jangka sebelum mulai menekan.
Permukaan yang Tidak Rata atau Terlalu Kasar
Kekasaran tinggi (>2 μm Ra) pada metode Leeb dapat memunculkan deviasi hingga 10%, sedangkan pada UCI mengganggu kontak probe. Pastikan area pengukuran digerinda halus setara amplas grit 400‑600. Jangan menekan terlalu lama saat penggerindaan agar tidak memicu panas lokal. Kendala inspeksi kekerasan las lapangan ini dapat diminimalkan dengan alat seperti Novotest T‑UD3 yang memiliki Mode Smart untuk mendeteksi dan menolak pembacaan buruk.
Orientasi Probe yang Salah
Probe UCI harus benar‑benar tegak lurus terhadap permukaan. Kemiringan sedikit saja menurunkan sinyal ultrasonik dan membuat nilai terbaca lebih rendah. Biasakan berlatih pada blok uji sebelum mengukur komponen asli. SOP internal sebaiknya mewajibkan operator melakukan tiga kali pembacaan per titik untuk mengidentifikasi penyimpangan akibat orientasi.
Mengabaikan Kondisi Lingkungan (Suhu, Getaran)
Setiap alat portabel memiliki batas operasi. Novotest T‑UD3, misalnya, bekerja optimal pada suhu -20°C s.d. 40°C dan kelembaban 30‑80% RH. Getaran dari mesin di sekitarnya dapat mengganggu pengukuran UCI. Tips lapangan: bila memungkinkan, matikan mesin sejenak saat pengukuran, atau pasang peredam getaran lokal. Periksa juga status baterai—daya rendah bisa menyebabkan sinyal tidak stabil.
Interpretasi Profil Kekerasan Las & HAZ: Dari Data ke Keputusan
Data pengukuran kekerasan las mentah tidak berguna tanpa kemampuan membaca dan membandingkannya dengan panduan pengukuran kekerasan pada sambungan las yang berlaku.
Cara Membaca Grafik Distribusi Kekerasan (Hardness Traverse)
Grafik hardness traverse lazimnya berbentuk lembah‑bukit. Puncak berada di HAZ (tertinggi di posisi face), lalu turun di WM dan BM. Jika puncak HAZ melampaui batas maksimum, itu sinyal bahaya retak. Sebaliknya, kekerasan HAZ yang justru lebih rendah dari BM bisa berarti pelunakan berlebih akibat temper ulang yang mengurangi kekuatan sambungan. Grafik dari penelitian Kurniyanto [2] menunjukkan bahwa meskipun puncak di face HAZ mencapai 337 HV, nilainya masih di bawah ambang 380 HV, sehingga sambungan diterima. Namun variasi lebar memberi informasi kepada inspektur bahwa parameter pengelasan perlu optimasi agar distribusi lebih seragam.
Kriteria Accept/Reject Berdasarkan Standar Industri
Ketika mengevaluasi hasil, cocokkan nilai tertinggi HAZ (bukan rata‑rata) dengan tabel batas yang telah disajikan di atas. Untuk konstruksi baja umum, batas 350 HV10 menjadi acuan. Untuk fasilitas yang mengandung H₂S, turunkan acuan ke 248 HV10 [8]. Jika satu titik saja melampaui batas, maka prosedur las dianggap gagal, dan Anda wajib melakukan revisi parameter—misalnya meningkatkan preheat, memperlambat laju pendinginan, atau mengubah heat input.
Studi Kasus: Analisis HAZ pada Repair Welding Baja S690Q
Sebagai contoh nyata inspeksi kekerasan HAZ, mari telaah temuan Kurniyanto et al. Mereka melakukan repair welding pada baja S690Q dengan variasi gerakan elektroda. Hasil menunjukkan kekerasan BM rata‑rata 264‑269 HV, HAZ face 334‑337 HV, dan HAZ root 198‑208 HV [2]. Meski ada penurunan drastis, semua nilai masih di bawah 380 HV, sehingga prosedur dinyatakan lolos. Data ini juga mengungkapkan bahwa heat input antara 10.000‑20.000 J/cm memberikan hasil yang memenuhi standar. Bagi inspektur, studi ini adalah bukti bahwa grid 45‑titik pada tiga level mampu mengungkap profil kekerasan sejati, sekaligus memberi keyakinan dalam menerbitkan sertifikat penerimaan.
Tips Lapangan dari Praktisi: Meningkatkan Akurasi dan Efisiensi
Kendala di lapangan seringkali tidak tertulis di buku. Berikut beberapa kendala inspeksi kekerasan las lapangan yang sering dihadapi dan tips langsung dari praktisi.
Mengatasi Akses Terbatas dan Posisi Sulit
Untuk sambungan pipa berdiameter kecil atau celah sempit, gunakan probe Leeb DL yang ramping atau probe ekstensi UCI. Pada kondisi sulit, gunakan cermin inspeksi atau borescope untuk memastikan probe benar‑benar menyentuh area yang ditarget. Novotest T‑UD3 mendukung pengukuran 360° dan berbagai pilihan probe sehingga Anda dapat menyesuaikan dengan geometri komponen.
Pengecekan Konsistensi dengan Pengukuran Ulang
Untuk solusi pengukuran kekerasan las akurat, jangan pernah mengandalkan satu kali pembacaan per titik. Lakukan minimal tiga pengukuran dan ambil rata‑rata. Manfaatkan mode Statistik pada alat untuk memantau standar deviasi; jika >5%, segera periksa kembali permukaan atau ulangi kalibrasi. SOP di banyak perusahaan inspeksi terkemuka mewajibkan tiga pembacaan sebagai standar minimal—langkah sederhana ini secara signifikan meningkatkan kepercayaan data.
Kesimpulan
Menentukan titik ukur kekerasan pada komponen las dan HAZ bukan sekadar formalitas, melainkan proses vital yang menentukan integritas seluruh struktur. Panduan ini telah mengintegrasikan pemahaman metalurgi HAZ, ketaatan pada ISO 9015‑1 dan standar terkait, strategi penandaan grid 3 zona × 3 posisi, serta pemanfaatan alat portabel modern. Dengan menerapkan pendekatan sistematis yang dijabarkan, Anda tidak hanya memperoleh data valid, tetapi juga mengurangi risiko kegagalan yang membahayakan operasi dan investasi perusahaan. Jadikan panduan ini sebagai acuan lapangan, dan selalu perbarui pengetahuan Anda seiring perkembangan standar.
Sebagai mitra bisnis di bidang instrumentasi pengukuran dan pengujian, CV. Java Multi Mandiri memahami bahwa ketersediaan alat ukur kekerasan yang andal adalah kunci keberhasilan inspeksi Anda. Kami menyediakan Novotest T‑UD3 dan berbagai solusi pengukuran kekerasan portabel yang dirancang untuk memenuhi kebutuhan industri migas, pembangkit listrik, dan konstruksi. Jika perusahaan Anda membutuhkan alat ukur kekerasan yang akurat untuk mendukung operasi dan meningkatkan efisiensi kontrol kualitas, jangan ragu untuk konsultasi solusi bisnis dengan tim kami. Kami siap membantu Anda mewujudkan standar mutu yang lebih tinggi.
Artikel ini bersifat informatif dan tidak menggantikan prosedur inspeksi resmi perusahaan atau standar nasional/internasional yang berlaku. Selalu rujuk pada dokumen standar terkini dan konsultasikan dengan welding engineer bersertifikat.
Rekomendasi Portable Hardness Tester
Referensi
- Eccles, B. (n.d.). Hardness Testing. CWB Group. Retrieved from https://www.cwbgroup.org/resources/articles/hardness-testing
- Kurniyanto, H.B., Pratama, D.H., Khoirul R, I., Wahyudi, M.T., & Mukhlis. (2022). Mechanical Properties of Repair Welding High Yield Strength Structural Steel S690Q. REM Journal, Vol.05 No.01, 2022. Retrieved from https://pdfs.semanticscholar.org/067e/1821857986d50684ab1451661de08071f6ee.pdf
- Consonni, M., Lucas, B., & Brightmore, A. (n.d.). What’s new in ISO 15614‑1:2017? TWI Global. Retrieved from https://www.twi-global.com/technical-knowledge/faqs/faq-whats-new-in-iso-15614-1-2017
- ISO 9015‑1:2011. Destructive tests on welds in metallic materials: Hardness testing. International Organization for Standardization.
- ISO 15614‑1:2017. Specification and qualification of welding procedures for metallic materials — Welding procedure test — Part 1: Arc and gas welding of steels and arc welding of nickel and nickel alloys.
- ASTM A956/A956M‑17a. Standard Test Method for Leeb Hardness Testing of Steel Products. ASTM International.
- ASTM A1038‑17. Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. ASTM International.
- NACE MR0175/ISO 15156. Petroleum and natural gas industries — Materials for use in H₂S‑containing environments in oil and gas production.
- ISO 6507‑1:2018. Metallic materials — Vickers hardness test — Part 1: Test method. International Organization for Standardization.
- Novotest LLC. (n.d.). NOVOTEST T‑UD3 Combined Hardness Tester User Manual.
