Metode Evaluasi Kualitas Rel Kereta Api Mengacu Standar AASHTO

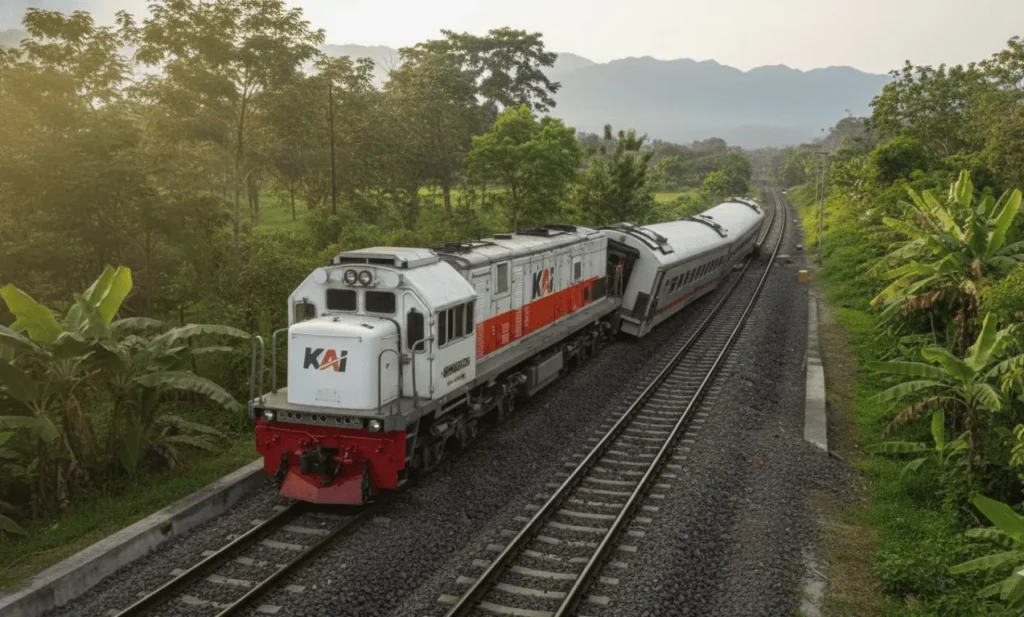

Insiden anjlok kereta api Bangunkarta di Brebes pada 6 April 2026 menyoroti urgensi evaluasi dan pemeliharaan kualitas rel yang sistematis. Meski standar internasional seperti AASHTO dan standar nasional telah ada, sering terdapat kesenjangan dengan implementasi praktis di lapangan Indonesia. Artikel ini hadir sebagai panduan operasional lengkap yang mengintegrasikan prinsip standar, metode pengukuran Track Quality Index (TQI), prosedur investigasi insiden, dan strategi pemeliharaan preventif yang dapat langsung diterapkan oleh insinyur dan teknisi perkeretaapian. Kami akan membahas sistem evaluasi, harmonisasi standar, prosedur investigasi, teknologi inspeksi, hingga strategi pemeliharaan untuk keselamatan berkelanjutan.

1. Sistem Evaluasi Kualitas Rel: Memahami Track Quality Index (TQI) dan Parameter Geometri
   1. Apa Itu Track Quality Index (TQI) dan Bagaimana Menghitungnya?
   2. Parameter Geometri Kunci: Pertinggian, Angkatan, Listringan, dan Lebar Spur
2. Harmonisasi Standar: AASHTO, Standar Nasional, dan Realitas Operasional PT KAI
   1. Standar AASHTO untuk Material dan Pengujian Rel: Apa yang Relevan untuk Indonesia?
   2. Menerjemahkan Standar ke Lapangan: Panduan Konversi dan Implementasi Praktis
3. Prosedur Investigasi dan Pengujian Material Pasca Insiden
   1. Langkah-Langkah Investigasi dengan FMEA dan HIRARC
   2. Pengujian Material Non-Destruktif: Ultrasonik, Radiografi, dan Metalografi
4. Teknologi dan Alat Inspeksi untuk Pemantauan Kondisi Rel
   1. Kereta Ukur Jalan Rel dan Pemantauan Getaran dengan Accelerometer
   2. Alat Portabel: Ultrasonic Thickness Gauge dan Alat Ukur Lainnya
5. Strategi Pemeliharaan Preventif dan Penanganan Darurat untuk Keselamatan
   1. Merancang Jadwal dan Interval Pemeliharaan yang Efektif
   2. Protokol Tanggap Darurat dan Pemulihan Pasca Insiden Anjlok
6. Kesimpulan
7. Referensi

Sistem Evaluasi Kualitas Rel: Memahami Track Quality Index (TQI) dan Parameter Geometri

Sistem evaluasi kualitas rel modern, khususnya di PT KAI, bertumpu pada Track Quality Index (TQI). TQI adalah nilai numerik yang dihasilkan dari pengukuran kereta ukur jalan rel (seperti EM-120) yang merepresentasikan kondisi geometri jalur secara keseluruhan. Nilai ini dihitung berdasarkan standar deviasi dari empat parameter geometri utama: pertinggian (longitudinal level), angkatan (alignment), listringan (gauge), dan lebar spur (cross level).

Empat kategori TQI yang digunakan PT KAI adalah: baik sekali (TQI ≤ 20), baik (20 < TQI ≤ 35), sedang (35 < TQI ≤ 50), dan jelek (TQI > 50). Kategori ini menjadi acuan kritis untuk menentukan prioritas dan jenis pemeliharaan yang diperlukan.

Apa Itu Track Quality Index (TQI) dan Bagaimana Menghitungnya?

Track Quality Index (TQI) didefinisikan sebagai nilai yang memberikan informasi kualitas jalan rel pada suatu lintas berdasarkan hasil pengukuran kereta ukur. Prinsip pengukurannya menggunakan peralatan seperti kereta ukur EM-120 yang dilengkapi dengan accelerometer untuk merekam getaran dan penyimpangan geometri secara real-time. Perhitungan TQI dilakukan dengan merata-ratakan standar deviasi dari keempat parameter geometri yang diukur setiap interval tertentu (biasanya 200 meter). Semakin tinggi nilai TQI, semakin buruk kualitas geometri jalur tersebut, yang mengindikasikan kebutuhan pemeliharaan yang lebih mendesak.

Parameter Geometri Kunci: Pertinggian, Angkatan, Listringan, dan Lebar Spur

Keempat parameter ini adalah fondasi evaluasi kualitas rel:

• Pertinggian (Longitudinal Level): Mengukur kelurusan vertikal rel sepanjang jalur. Penyimpangan menyebabkan getaran vertikal pada kereta.
• Angkatan (Alignment): Mengukur kelurusan horizontal rel. Ketidaklurusan menyebabkan gaya sentrifugal yang tidak nyaman dan berbahaya pada kecepatan tinggi.
• Listringan (Gauge): Jarak antara kepala rel bagian dalam. Lebar spur standar di Indonesia adalah 1.067 mm. Penyimpangan dapat menyebabkan ketidakstabilan roda dan risiko anjlok.
• Lebar Spur (Cross Level): Perbedaan ketinggian antara dua rel pada titik yang sama. Ketidakrataan menyebabkan kemiringan badan kereta.

Batas toleransi untuk setiap parameter bervariasi berdasarkan kategori jalur (sepur raya vs. cabang). Sebagai contoh, batas toleransi untuk angkatan pada jalur utama umumnya antara 1-8 mm. Frekuensi pemeriksaan juga berbeda, misalnya pemeriksaan siar rel pada sepur raya dilakukan 8 kali per tahun.

Harmonisasi Standar: AASHTO, Standar Nasional, dan Realitas Operasional PT KAI

Standar AASHTO (American Association of State Highway and Transportation Officials) sering menjadi rujukan internasional untuk material dan pengujian rel. Namun, konteks Indonesia dengan lebar rel 1.067 mm (berbeda dengan standar AASHTO untuk 1.435 mm) memerlukan harmonisasi yang cermat. Adopsi prinsip AASHTO terjadi secara parsial melalui penerjemahan ke dalam Standar Nasional Indonesia (SNI) dan selanjutnya dioperasionalkan dalam standar internal PT KAI.

Penelitian mengungkap kesenjangan antara standar tertulis dan praktik lapangan di Indonesia, di mana pemeliharaan sering masih bersifat korektif (dilakukan setelah TQI masuk kategori jelek >50) dan kurang terdapat koneksi yang jelas antara sistem inspeksi PT KAI dengan pemerintah.

Standar AASHTO untuk Material dan Pengujian Rel: Apa yang Relevan untuk Indonesia?

AASHTO mengatur secara ketat spesifikasi material rel, termasuk kekerasan (hardness), kekuatan tarik (tensile strength), dan ketahanan fatigue. Misalnya, untuk rel tipe R54, AASHTO mensyaratkan tensile strength minimal 1.655 MPa. Metode pengujiannya, seperti uji kekerasan microindentation (mengacu ISO 6507/ASTM E 384), tetap relevan untuk memastikan kualitas material rel yang digunakan di Indonesia, terlepas dari perbedaan lebar spur.

Menerjemahkan Standar ke Lapangan: Panduan Konversi dan Implementasi Praktis

Bagi teknisi, kunci implementasi adalah memiliki checklist atau form inspeksi lapangan yang telah mengakomodasi kolom untuk pengukuran aktual dan kolom referensi yang memuat batasan berdasarkan standar AASHTO dan SNI yang berlaku. Hal ini memungkinkan identifikasi cepat terhadap penyimpangan dan keputusan perbaikan yang tepat, menjembatani kesenjangan antara teori standar dan realitas operasional. Selalu rujuk dokumen resmi terbaru dari Standar Nasional Indonesia untuk Rel Kereta Api dari BSN dan Standar Internasional untuk Inspeksi dan Pemeliharaan Rel sebagai acuan.

Prosedur Investigasi dan Pengujian Material Pasca Insiden

Pasca insiden seperti anjlok, diperlukan investigasi teknis yang metodologis. Pendekatan sistematis seperti Failure Modes and Effects Analysis (FMEA) dan Hazard Identification Risk Assessment and Risk Control (HIRARC) menjadi kunci. Penelitian menunjukkan failure mode dengan Risk Priority Number (RPN) tertinggi di aset rel adalah broken rail (RPN=252), skilu (RPN=224), dan buckling rail (RPN=192). Investigasi juga melibatkan pengambilan sampel material dan pengujian non-destruktif untuk menemukan akar penyebab seperti retak atau cacat material.

Kronologi dan temuan dari laporan investigasi resmi Laporan Investigasi Kecelakaan Kereta Api oleh KNKT dapat menjadi studi kasus berharga.

Langkah-Langkah Investigasi dengan FMEA dan HIRARC

Penerapan FMEA dalam investigasi dimulai dengan mengidentifikasi semua mode kegagalan yang mungkin (misalnya, broken rail, cracked rail). Untuk setiap mode kegagalan, dinilai tiga faktor: Severity (keparahan dampak), Occurrence (frekuensi kemunculan), dan Detection (kemampuan mendeteksi). Perkalian ketiga nilai ini menghasilkan Risk Priority Number (RPN). Item dengan RPN tertinggi menjadi prioritas utama untuk perbaikan dan pengendalian risiko. Template tabel FMEA membantu proses ini menjadi terstruktur.

Pengujian Material Non-Destruktif: Ultrasonik, Radiografi, dan Metalografi

Berbagai metode NDT digunakan untuk memeriksa integritas material tanpa merusaknya:

• Ultrasonic Testing (UT): Menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat internal seperti retak atau inklusi. Alat ultrasonic thickness gauge dengan range 1-200 mm dan kecepatan suara 500-9000 m/s dapat mengukur keausan kepala rel.
• Radiografi: Menggunakan sinar-X atau gamma untuk mendapatkan gambar internal sambungan las.
• Metalografi: Analisis mikroskopis terhadap sampel material untuk memeriksa struktur mikro, seperti keberadaan porositas atau inklusi slag pada sambungan las termit.

Teknologi dan Alat Inspeksi untuk Pemantauan Kondisi Rel

Teknologi inspeksi berkembang dari yang manual ke otomatis. PT KAI, misalnya, mengoperasikan beberapa kereta ukur jalan rel seperti EM-120 No.109 Bratasena dan HKPW U-76501 Yudhistira. Data dari alat-alat ini, dikombinasikan dengan alat portabel, memberikan gambaran komprehensif kondisi aset.

Kereta Ukur Jalan Rel dan Pemantauan Getaran dengan Accelerometer

Kereta ukur mekanik (MTT) seperti EM-120 dilengkapi dengan sistem accelerometer dan sensor geometri yang merekam data pertinggian, angkatan, listringan, dan lebar spur secara terus-menerus saat melintas. Data getaran dan penyimpangan ini kemudian diolah menjadi nilai TQI untuk setiap segmen jalur, memungkinkan pemantauan kondisi secara berkala dan objektif.

Alat Portabel: Ultrasonic Thickness Gauge dan Alat Ukur Lainnya

Untuk inspeksi spot atau lokasi yang tidak terjangkau kereta ukur, alat portabel sangat vital. Ultrasonic thickness gauge adalah andalan untuk mengukur keausan kepala rel, dengan teknik pengukuran optimal pada sudut 45° arah sumbu horizontal. Checklist pra-penggunaan meliputi kalibrasi alat, pembersihan permukaan rel, dan pemilihan probe yang sesuai sangat penting untuk akurasi pengukuran di lingkungan lapangan yang menantang.

Strategi Pemeliharaan Preventif dan Penanganan Darurat untuk Keselamatan

Strategi pemeliharaan harus bergeser dari korektif (setelah rusak) ke preventif dan prediktif. Kunci pergeseran ini adalah analisis data TQI historis untuk meramalkan kerusakan dan merencanakan intervensi sebelum mencapai ambang batas kritis. Penelitian menekankan perlunya memperbaiki koneksi antara inspeksi PT KAI dan pemerintah serta mengadopsi pendekatan yang lebih proaktif.

Merancang Jadwal dan Interval Pemeliharaan yang Efektif

Jadwal pemeliharaan harus berdasarkan risiko dan kategori jalur. Jalur sepur raya dengan lalu lintas padat memerlukan interval inspeksi yang lebih sering (misalnya, setiap 6 bulan) dibanding jalur cabang. Analisis data TQI dapat menghitung Rate of Change of Failure (ROCOF) untuk memprediksi kapan suatu segmen jalur akan mencapai TQI >50, sehingga perbaikan dapat dijadwalkan tepat waktu. Contoh dari studi kasus DAOP II Bandung menunjukkan interval optimal dan estimasi biaya 5 tahun.

Protokol Tanggap Darurat dan Pemulihan Pasca Insiden Anjlok

Protokol Standar Operasional Prosedur (SOP) tanggap darurat harus jelas dan dipahami semua pihak. Langkah-langkah kritis meliputi: (1) Mengamankan lokasi dan mengisolasi area bahaya, (2) Melakukan evakuasi penumpang dengan aman dan terkoordinasi (seperti pada insiden Bangunkarta dimana 580 penumpang dievakuasi menggunakan 10 bus), (3) Melakukan investigasi awal untuk mengumpulkan bukti, (4) Melakukan perbaikan darurat dan pengujian ulang yang ketat sebelum jalur dinyatakan layak operasi kembali.

Kesimpulan

Evaluasi kualitas rel yang efektif memerlukan pemahaman mendalam tentang sistem TQI dan parameter geometri, harmonisasi standar internasional seperti AASHTO dengan realitas operasional Indonesia, prosedur investigasi berbasis bukti pasca-insiden, pemanfaatan teknologi inspeksi yang tepat, serta komitmen untuk menerapkan strategi pemeliharaan preventif yang terencana. Panduan operasional dalam artikel ini dirancang untuk membantu insinyur dan teknisi menerapkan prinsip-prinsip ini di lapangan, dengan tujuan utama meningkatkan keselamatan dan keandalan perjalanan kereta api Indonesia. Terapkan panduan dan checklist dalam proses inspeksi rutin Anda, dan selalu konsultasikan dengan supervisor teknis serta rujuk dokumen standar resmi terbaru dari PT KAI dan BSN untuk keputusan operasional.

Rekomendasi Ultrasonic Thickness Gauge

Referensi

1. Pamungkas, T. Y. D., & Muthohar, I. (2017). The Issues of Track Maintenance Management in Indonesia (Based on Study of the British Railways). Journal of the Civil Engineering Forum, 3(1). Retrieved from https://media.neliti.com/media/publications/437882-the-issues-of-track-maintenance-manageme-b741d8f0.pdf
2. Maulana, A. T., & Wicaksono, S. (2024). Risk Analysis of Railway Infrastructure Asset using Hazard Identification and FMEA Analysis on Track Asset. Jurnal Perkeretaapian Indonesia, 8(2). Retrieved from https://jurnal.ppi.ac.id/jpi/en/article/download/345/220/1907
3. Pamungkas, S. S. (2021). Evaluasi Pemeliharaan Jalan Rel Berdasarkan Hasil Track Quality Index (TQI) (Studi Kasus Jalan Rel Trip Kutoarjo – Yogyakarta). Jurnal Manajemen Aset Infrastruktur & Fasilitas, 5(4). Retrieved from https://iptek.its.ac.id/index.php/jmaif/article/viewFile/21566/8609
