Mengenal TOFD Wedge – Baji Pemeriksaan Ultrasonik TOFD: Alat Ukur untuk Pengujian Profesional

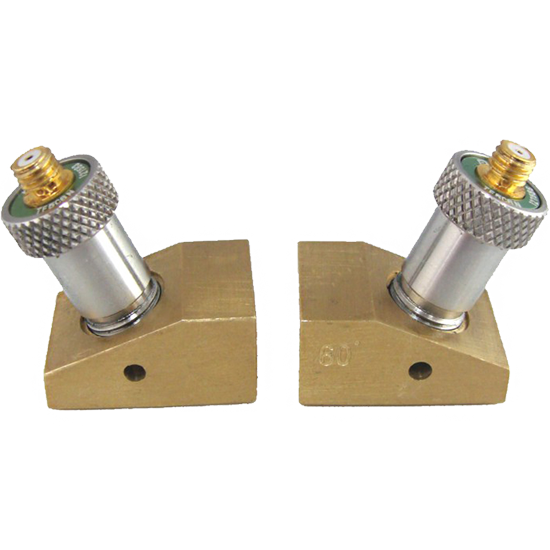

Ini alat apa? TOFD Wedge adalah komponen kritis dalam sistem inspeksi Ultrasonic Time of Flight Diffraction (TOFD), berfungsi sebagai baji atau wedge yang dipasangkan dengan probe ultrasonik untuk menghasilkan gelombang longitudinal yang direfraksi dalam material baja. Alat ini dirancang khusus untuk teknik NDT (Non-Destructive Testing) yang membutuhkan presisi tinggi dalam mengukur dan mengkuantifikasi cacat seperti retak.
Untuk apa? Produk ini digunakan untuk meningkatkan efisiensi dan mengurangi keausan probe TOFD selama inspeksi, sekaligus memastikan akurasi pengukuran melalui teknik beda waktu difraksi. Aplikasi utamanya adalah pemeriksaan sambungan las pada bejana bertekanan (pressure vessel), boiler, dan jaringan pipa industri, di mana integritas struktur adalah parameter keselamatan yang vital.
Untuk siapa? TOFD Wedge ditujukan untuk teknisi NDT, insinyur pengendali mutu (QA/QC), dan profesional di bidang integritas aset yang bekerja di industri minyak & gas, pembangkit listrik, fabrikasi baja, dan manufaktur. Alat ini juga relevan untuk laboratorium pengujian dan lembaga sertifikasi yang membutuhkan peralatan sesuai standar internasional seperti EN12668-2.

Teknologi yang Dipakai & Kelebihan dari TOFD Wedge

Kompatibilitas Luas dengan Berbagai Probe: Dirancang untuk bekerja optimal dengan beragam tipe probe ultrasonik Mitech, termasuk TF5C3N, TF10C3N, TF2C6N, TF5C6N, TF10C6N, TF2C10N, dan TF5C10N. Fleksibilitas ini memungkinkan satu baji digunakan untuk berbagai konfigurasi inspeksi, menghemat biaya dan menyederhanakan inventaris peralatan.
Pilihan Sudut Kemiringan yang Strategis: Tersedia dalam tiga sudut baji standar industri, yaitu 45°, 60°, dan 70°. Pilihan ini memungkinkan penyesuaian sudut insiden gelombang ultrasonik untuk mengoptimalkan deteksi cacat pada ketebalan material dan geometri sambungan las yang berbeda, meningkatkan cakupan inspeksi.
Presisi Manufaktur Tinggi untuk Hasil Konsisten: Dibuat menggunakan peralatan dan fixture khusus dalam proses manufaktur kunci, yang meminimalkan faktor human error. Konsistensi ini menjamin kinerja yang seragam antar unit, mendukung pengukuran yang andal dan dapat direproduksi, sesuai dengan standar ketat alat ukur presisi.
Meningkatkan Durabilitas dan Efisiensi Probe: Fungsi utamanya adalah melindungi probe TOFD dari keausan langsung akibat kontak dengan permukaan material yang diperiksa. Dengan mengurangi keausan, umur pakai probe menjadi lebih panjang dan efisiensi inspeksi secara keseluruhan meningkat, yang berdampak pada penghematan biaya operasional.
Dirancang untuk Teknik TOFD yang Akurat: Secara khusus mengoptimalkan pembangkitan gelombang longitudinal yang direfraksi dalam baja, yang merupakan dasar dari teknik TOFD. Desain ini memungkinkan kuantifikasi ukuran cacat (seperti retak) dengan lebih akurat melalui pengukuran selisih waktu tempuh (time-difference) dari sinyal difraksi.
Konektor Standar untuk Integrasi Mudah: Biasanya dilengkapi dengan konektor mikro (microdot/L5) yang menghadap ke atas, memudahkan penyambungan dengan kabel probe dan perangkat ultrasonik utama. Desain ini memastikan koneksi yang stabil dan minim gangguan sinyal selama pengukuran.

Aplikasi Penggunaan TOFD Wedge di Berbagai Industri

Industri Minyak, Gas, dan Petrokimia: Untuk inspeksi rutin dan turn-around pada jaringan pipa transmisi, platform lepas pantai, tangki penyimpanan, dan heat exchanger. Mengatasi masalah deteksi cacat korosi bawah permukaan dan retak fatigue yang tidak terlihat, mendukung program integrity management.
Pembangkit Listrik (PLTU, PLTG, PLTN): Digunakan dalam pemeriksaan sambungan las pada boiler, pipa steam bertekanan tinggi, dan turbin. Membantu mencegah kegagalan katastropik yang dapat menyebabkan downtime panjang dan kerugian finansial besar, dengan deteksi dini diskontinuitas material.
Fabrikasi Baja dan Konstruksi Berat: Diterapkan dalam quality control selama fabrikasi struktur baja untuk jembatan, gedung tinggi, dan peralatan pabrik. Memastikan kualitas las sesuai spesifikasi desain dan standar keselamatan sebelum komponen dipasang atau dioperasikan.
Manufaktur dan Perawatan Pipa: Esensial untuk inspeksi las pada pipa yang baru diproduksi (seam weld) maupun las sambungan di lapangan (girth weld). Menyediakan data akurat untuk menilai penerimaan (accept/reject) suatu sambungan berdasarkan kriteria cacat yang ditetapkan.
Layanan Jasa Inspeksi dan Laboratorium NDT: Menjadi alat utama bagi perusahaan penyedia jasa inspeksi pihak ketiga dan lab pengujian material. Meningkatkan kredibilitas laporan inspeksi dengan data pengukuran yang presisi dan traceable, mendukung sertifikasi dan audit compliance.
Industri Maritim dan Offshore: Untuk pemeriksaan lambung kapal, struktur anjungan lepas pantai, dan jalur pipa bawah laut. Teknik TOFD dengan wedge ini efektif mendeteksi cacat pada material tebal dan lingkungan yang menantang, di mana akurasi adalah kunci keselamatan.
Pemeliharaan dan Keandalan Aset (Asset Integrity): Digunakan dalam program predictive maintenance untuk memantau perkembangan cacat yang ada dari waktu ke waktu. Data akurat dari pengukuran TOFD membantu dalam membuat keputusan perbaikan atau penggantian yang tepat waktu dan ekonomis.
Pendidikan dan Pelatihan NDT: Sebagai peralatan praktikum di institusi pendidikan vokasi dan pusat pelatihan sertifikasi NDT. Membantu calon teknisi memahami prinsip dan aplikasi praktis teknik inspeksi ultrasonik canggih seperti TOFD.

Harga TOFD Wedge & Konsultasi Pembelian Resmi

Sebagai distributor resmi peralatan uji dan ukur terpercaya, kami di CV Java Multi Mandiri memahami bahwa investasi dalam peralatan NDT seperti TOFD Wedge adalah keputusan strategis. Kami tidak hanya menawarkan produk, tetapi juga solusi lengkap yang mencakup konsultasi teknis untuk memastikan alat yang Anda pilih benar-benar sesuai dengan aplikasi dan standar yang dibutuhkan di lapangan. Harga yang kompetitif kami tawarkan sejalan dengan nilai presisi, keandalan, dan dukungan purna jual yang menjadi komitmen kami. Untuk mendapatkan penawaran harga yang disesuaikan dengan kebutuhan spesifik Anda, diskon, atau informasi mengenai paket pembelian yang menguntungkan, jangan ragu untuk menghubungi tim spesialis kami melalui telepon di +6285-1596-91822 atau dengan mengunjungi halaman contact us di website kami. Kami siap membantu Anda menjadikan proses inspeksi lebih mudah, pasti, dan terpercaya.

Instrument Features

Usually match with microdot (L5)connetor (top direction ).

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Probe Specifications
Probe with the type	TF5C3N TF10C3N/TF2C6NTF5C6N TF10C6N/TF2C10N TF5C10N
Angle	45°、60°、70°

Apa masalah umum di industri fabrikasi pipa yang diatasi oleh TOFD Wedge ini?

Masalah umumnya adalah kesulitan mendeteksi dan mengukur ukuran cacat planar (seperti retak) yang halus pada sambungan las pipa dengan metode ultrasonik konvensional. Retak ini bisa lolos dari inspeksi, berpotensi menyebabkan kebocoran atau kegagalan struktural di kemudian hari. TOFD Wedge, sebagai bagian dari sistem TOFD, menjadi solusi praktis karena memungkinkan kuantifikasi akurat kedalaman dan panjang retak melalui teknik difraksi, memberikan data yang jelas untuk keputusan ‘terima/tolak’ yang lebih objektif dan aman.

Bagaimana produk ini dapat meningkatkan efisiensi proses atau mengurangi downtime di pabrik?

Sebelumnya, inspeksi yang tidak akurat mungkin memerlukan pengulangan scan, interpretasi manual yang lama, atau bahkan pembongkaran komponen untuk verifikasi visual—semuanya menyebabkan downtime. TOFD Wedge meningkatkan efisiensi dengan menghasilkan sinyal yang lebih jelas dan konsisten, mempercepat akuisisi data dan analisis. Akurasi yang lebih tinggi mengurangi kebutuhan untuk inspeksi ulang yang tidak perlu. Dengan deteksi dini yang tepat, perawatan dapat dijadwalkan secara proaktif selama shutdown terencana, menghindari downtime darurat yang jauh lebih mahal dan mengganggu.

Bagaimana TOFD Wedge meningkatkan akurasi pengukuran dan konsistensi data dibanding metode lama?

Metode ultrasonik konvensional sangat bergantung pada keterampilan operator dalam menginterpretasi amplitudo sinyal, yang rentan terhadap variasi. TOFD Wedge, yang digunakan dalam teknik TOFD, mengalihkan fokus ke pengukuran waktu tempuh (time-of-flight) sinyal difraksi, yang merupakan parameter pengukuran yang lebih objektif dan kurang bergantung pada gain atau kalibrasi instrumen. Desain baji yang presisi memastikan sudut insiden gelombang selalu konsisten, mengurangi variasi antar-operator. Hasilnya adalah data ukuran cacat yang lebih akurat, dapat direproduksi, dan kurang subjektif, mendukung keputusan yang lebih konsisten.

Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang dapat dikurangi dengan menggunakan produk ini?

Penggunaan TOFD Wedge dalam sistem inspeksi TOFD membantu mengurangi risiko kegagalan katastropik pada aset bertekanan seperti boiler dan pipa, yang dapat menyebabkan cedera, polusi, dan kerugian finansial besar. Dari segi compliance, teknik TOFD yang akurat membantu perusahaan memenuhi persyaratan standar keselamatan industri yang ketat (seperti ASME, API, DNV) dan regulasi pemerintah. Dengan laporan inspeksi yang didukung data kuantitatif yang andal, perusahaan dapat membuktikan due diligence dalam pemeliharaan aset, mengurangi risiko hukum dan denda akibat ketidakpatuhan.

Bagaimana seharusnya perusahaan mengimplementasikan produk ini sebagai solusi dalam workflow yang ada?

Implementasi dimulai dengan menilai kebutuhan spesifik: jenis material, ketebalan, kode inspeksi yang berlaku, dan kecacatan yang dicari. TOFD Wedge dan probe yang sesuai harus dipilih berdasarkan assessment ini. Operator perlu dilatih atau disertifikasi dalam teknik TOFD. Produk ini dioperasikan oleh teknisi NDT Level II atau III yang kompeten. Kami, CV Java Multi Mandiri, dapat mendukung implementasi ini dengan menyediakan konsultasi teknis awal untuk pemilihan peralatan, menawarkan paket pelatihan, dan memberikan dukungan purna jual termasuk kalibrasi dan trouble-shooting, memastikan integrasi yang mulus dan manfaat yang maksimal.
