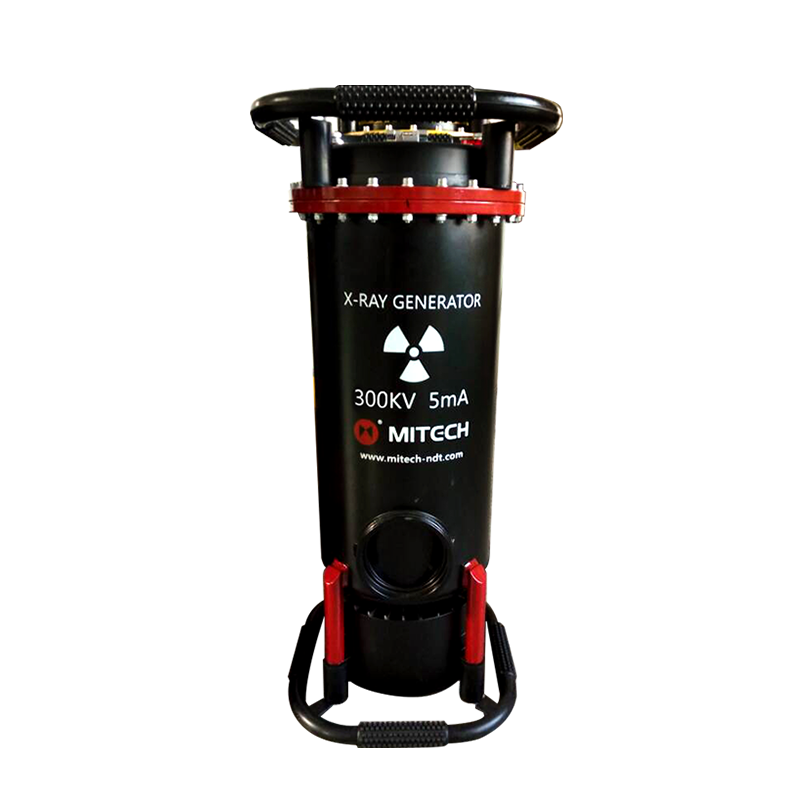

Mengenal Mitech XXQ-3005 Ray Flaw Detector: Solusi Radiografi Portabel untuk Inspeksi Profesional

Ini alat apa? Mitech XXQ-3005 adalah sebuah detektor cacat radiografi (X-Ray Flaw Detector) portabel berdaya 5mA yang dirancang untuk pengujian non-destruktif (NDT). Alat ini menghasilkan sinar-X untuk mencitrakan struktur internal material tanpa merusaknya, mengungkap cacat porositas, atau inklusi yang tidak terlihat oleh mata.
Untuk apa? Alat ini digunakan untuk menjamin kualitas material dan integritas struktural dalam proses produksi dan pemeliharaan. Fungsinya adalah melakukan inspeksi radiografi pada sambungan las, pengecoran (casting), tempaan (forging), dan komponen fabrikasi untuk mendeteksi diskontinuitas internal yang dapat mengancam keamanan dan kinerja.
Untuk siapa? Mitech XXQ-3005 diperuntukkan bagi teknisi NDT, insinyur kualitas, supervisor produksi, dan kontraktor inspeksi di berbagai industri berat minyak & gas, pembangkit listrik, aerospace, konstruksi jembatan, serta fasilitas laboratorium pengujian yang membutuhkan alat ukur dengan presisi dan portabilitas.

Teknologi dan Kelebihan dari Mitech XXQ-3005 Ray Flaw Detector

Portabilitas dan Desain Terpisah: Dengan desain terpisah antara controller dan tube head (generator), alat ini menawarkan fleksibilitas setup yang luar biasa di lapangan. Bobot generator 41 kg dan controller 12 kg memudahkan mobilisasi untuk inspeksi on-site di lokasi konstruksi atau perawatan yang sulit dijangkau.
Sistem Insulasi SF6 yang Andal: Menggunakan gas Sulfur Hexafluoride (SF6) sebagai media insulasi, yang dikenal memiliki kekuatan dielektrik tinggi. Ini memastikan stabilitas tegangan tinggi (150-300 KV) dan keamanan operasional yang lebih baik dibandingkan sistem insulasi minyak atau udara, sekaligus mengurangi risiko breakdown listrik.
Kontrol Parameter yang Presisi dan Stabil: Dilengkapi dengan unit stabilisasi arus tabung (mA) dan kontrol tegangan tabung (KV) yang kontinu. Sistem mikrokomputer memastikan output sinar-X stabil, disesuaikan dengan ketebalan dan jenis material, sehingga menghasilkan citra radiografi dengan kontras dan kejelasan yang konsisten untuk analisis akurat.
Protokol Keamanan dan Proteksi Lengkap: Dilengkapi dengan sistem proteksi canggih seperti proteksi suhu berlebih (over temperature), proteksi arus berlebih (over mA), proteksi tegangan berlebih (over voltage), dan delayed start. Fitur-fitur ini melindungi tabung sinar-X dari kerusakan dan memberi waktu bagi operator untuk menjauh sebelum penyinaran dimulai.
Kompatibilitas dengan Standar Proses Radiografi: Dirancang untuk bekerja optimal dengan film radiografi Tianjin III dua sisi berlapis timbal foil, mengikuti parameter pengembangan standar (suhu darkroom 20°C±2°C, waktu pengembangan 5 menit). Ini memastikan proses inspeksi yang terstandarisasi dan hasil yang dapat direproduksi, mendukung kepatuhan terhadap standar kualitas ASME, atau API.
Kemampuan Penetrasi yang Efektif: Dengan tegangan maksimum 300 KV dan arus 5mA, alat ini memiliki kemampuan penetrasi maksimum hingga 50 mm pada material baja karbon (Q235). Fokus kecil berukuran 2.5×2.5 mm dan sudut radiasi 40+5 derajat menghasilkan citra dengan ketajaman geometri yang baik, ideal untuk mendeteksi cacat berukuran kecil.
Daya Tahan di Lingkungan Lapangan: Dirancang untuk beroperasi dalam rentang suhu lingkungan yang luas (-25°C hingga 40°C) dan kelembaban relatif hingga 85%. Konstruksi yang kokoh dan sirkuit anti-interferensi membuatnya tangguh dan andal saat digunakan bersama unit pembangkit listrik atau di lokasi dengan kondisi elektromagnetik yang bervariasi.

Aplikasi Penggunaan Mitech XXQ-3005 Ray Flaw Detector di Berbagai Industri

Manufaktur dan Fabrikasi Baja: Memeriksa kualitas sambungan las pada struktur baja, bejana tekan (pressure vessel), dan boiler. Mendeteksi cacat slag inclusion, dan lack of fusion yang dapat melemahkan integritas struktur, sehingga mencegah kegagalan yang berpotensi menimbulkan bahaya dan kerugian finansial besar.
Industri Minyak, Gas, dan Pipa: Melakukan inspeksi rutin dan turn-around pada jaringan pipa transmisi dan distribusi, sambungan fitting, serta komponen kilang. Alat ini membantu mengidentifikasi korosi under insulation, cacat las circumferential/longitudinal, dan ketidaksempurnaan material sebelum menyebabkan kebocoran atau shutdown yang tidak direncanakan.
Pembangkit Listrik dan Energi: Memastikan keandalan komponen kritis turbin casing, dan sambungan weld pada heat exchanger di pembangkit listrik tenaga uap (PLTU) atau panas bumi. Inspeksi preventif dengan alat ini mengurangi risiko downtime akibat kegagalan komponen yang tidak terdeteksi.
Industri Aerospace dan Penerbangan: Meskipun memerlukan prosedur khusus, prinsip radiografi dapat diaplikasikan untuk pemeriksaan komponen casting tertentu atau sambungan pada bagian non-kritis. Presisi alat ini mendukung proses quality control dalam rantai pasokan manufaktur kedirgantaraan.
Konstruksi dan Infrastruktur Jembatan: Menguji kualitas las pada sambungan pelat gelagar, konektor, dan komponen prefabrikasi lainnya sebelum pemasangan. Hal ini penting untuk memastikan kekuatan dan daya tahan struktur jembatan terhadap beban dinamis dan lingkungan yang keras.
Industri Perkapalan dan Galangan Kapal: Digunakan untuk inspeksi blok kapal, sambungan pada lambung, dan pipa sistem di kapal. Mendeteksi cacat internal pada lasan tebal yang umum ditemui dalam konstruksi kapal, berkontribusi pada keselamatan pelayaran dan pemenuhan standar klasifikasi seperti Biro Klasifikasi Indonesia (BKI).
Pabrikasi Alat Berat dan Komponen Mesin: Memeriksa cacat internal pada pengecoran (casting) dan tempaan (forging) untuk roda gigi, poros, housing mesin, dan komponen undercarriage alat berat. Deteksi dini cacat seperti shrinkage atau hot tear meningkatkan kualitas produk akhir dan mengurangi biaya rework.
Layanan Inspeksi dan Laboratorium Pengujian: Sebagai peralatan inti bagi perusahaan jasa inspeksi teknik (Technical Inspection Service) dan laboratorium pengujian material. Alat ini memungkinkan penyediaan data inspeksi radiografi yang objektif dan terdokumentasi (dalam bentuk film) untuk mendukung sertifikasi dan audit kualitas.

Harga Mitech XXQ-3005 & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, kami di CV Java Multi Mandiri memahami bahwa investasi dalam peralatan inspeksi seperti Mitech XXQ-3005 adalah keputusan strategis. Kami tidak hanya menawarkan produk, tetapi juga solusi lengkap yang mencakup konsultasi teknis, pelatihan operator, dan dukungan purna jual. Untuk mendapatkan penawaran harga yang kompetitif, informasi spesifikasi detail, dan diskusi mengenai kebutuhan inspeksi spesifik Anda, jangan ragu untuk menghubungi tim spesialis kami melalui telepon di +6285-1596-91822 atau melalui halaman contact us di website kami. Dengan moto “alat uji dan ukur jadi lebih mudah, pasti, dan terpercaya”, kami berkomitmen untuk menjadi mitra Anda dalam menjamin kualitas dan keamanan aset industri.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	320×320×840
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	41
Maximum penetration(Q235)
Maximum penetration(Q235)	50
Radiation angle
Radiation angle	（40+5）°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	2.5×2.5
Output voltage（KV）
Output voltage（KV）	150-300

Apa masalah umum di industri fabrikasi yang dipecahkan oleh Mitech XXQ-3005?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak, porositas, inklusi) pada sambungan las atau material casting setelah proses produksi. Cacat ini hanya terlihat setelah terjadi kegagalan, yang berisiko tinggi terhadap keselamatan dan menyebabkan downtime produksi yang mahal. Mitech XXQ-3005 menjadi solusi praktis dengan memungkinkan inspeksi radiografi langsung di workshop atau lapangan, memberikan bukti visual objektif (film) tentang integritas material sebelum komponen dipasang atau dioperasikan, sehingga mencegah kegagalan prematur.

Bagaimana Mitech XXQ-3005 dapat meningkatkan efisiensi proses dan mengurangi downtime?

Sebelumnya, inspeksi komponen besar seringkali memerlukan pengiriman ke laboratorium radiografi tetap, yang memakan waktu transportasi, antrean, dan biaya tinggi. Dengan portabilitas Mitech XXQ-3005, inspeksi dapat dilakukan on-site selama proses produksi atau turn-around maintenance. Ini menghilangkan waktu tunggu, memungkinkan keputusan perbaikan (jika ada) diambil lebih cepat, dan mempercepat release material untuk proses selanjutnya. Hasilnya, siklus produksi lebih pendek dan downtime peralatan kritis untuk inspeksi dapat diminimalkan.

Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode inspeksi visual atau lainnya?

Inspeksi visual sangat subjektif dan hanya melihat permukaan. Metode seperti Ultrasonic Testing (UT) membutuhkan interpretasi sinyal yang sangat bergantung pada skill operator. Mitech XXQ-3005 menghasilkan rekaman fisik permanen berupa film radiografi yang menunjukkan bentuk, ukuran, dan lokasi cacat secara visual. Data ini objektif, dapat diukur, dan dapat didiskusikan oleh multiple expert, diaudit, serta disimpan sebagai arsip kualitas. Parameter eksposur yang terkontrol (KV, mA, waktu) dan proses pengembangan standar memastikan konsistensi hasil dari satu inspeksi ke inspeksi lainnya, mengurangi variasi yang disebabkan oleh human factor.

Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang dapat dikurangi dengan menggunakan alat ini?

Alat ini secara signifikan mengurangi risiko kegagalan struktural yang dapat menyebabkan kecelakaan kerja, pencemaran lingkungan (misal: kebocoran pipa), dan kerugian finansial besar. Dari sisi kepatuhan, banyak standar industri (seperti ASME Sec VIII, API 1104 untuk las pipa, atau SNI) yang mensyaratkan inspeksi radiografi untuk sambungan kritis. Penggunaan Mitech XXQ-3005 membantu perusahaan memenuhi persyaratan regulasi dan standar kualitas tersebut, memberikan dokumentasi audit trail (film) yang kuat, serta meningkatkan reputasi sebagai penyedia produk/jasa yang berkualitas dan aman.

Bagaimana perusahaan sebaiknya mengimplementasikan alat ini dalam workflow yang ada?

Implementasi yang sukses dimulai dengan mengidentifikasi titik kritis dalam proses produksi/pemeliharaan yang membutuhkan inspeksi radiografi. Operator harus merupakan personel bersertifikat NDT Level II dalam metode Radiographic Testing (RT). CV Java Multi Mandiri dapat mendukung dengan memberikan pelatihan operasional dan keselamatan radiasi. Alat ini sebaiknya diintegrasikan dalam prosedur inspeksi tertulis, menentukan parameter eksposur untuk material umum, dan menetapkan sistem penyimpanan serta evaluasi film. Tim teknis kami siap memberikan konsultasi untuk merancang workflow inspeksi yang efektif dan efisien dengan Mitech XXQ-3005.
