Mengenal Mitech XXQ-2505 Ray Flaw Detector: Solusi Radiografi Portabel untuk Inspeksi Material

Ini alat apa? Mitech XXQ-2505 adalah detektor cacat sinar-X portabel (Portable X-Ray Flaw Detector) yang dirancang khusus untuk pengujian tidak merusak (Non-Destructive Testing/NDT) di lapangan. Alat ini menghasilkan sinar-X dengan tegangan 130-250KV untuk mendeteksi cacat internal pada material logam dan komponen fabrikasi.
Untuk apa? Alat ini digunakan untuk inspeksi visual internal material melalui teknik radiografi, mendeteksi cacat seperti porositas, retak, inklusi, dan ketidaksempurnaan las tanpa perlu membongkar atau merusak material yang diuji. Hasil inspeksi direkam pada film radiografi khusus yang memberikan gambaran jelas tentang ukuran, bentuk, dan lokasi cacat.
Untuk siapa? Mitech XXQ-2505 dirancang untuk teknisi NDT, inspektor kualitas, engineer pemeliharaan, dan profesional di industri yang membutuhkan inspeksi material di lokasi. Ideal untuk perusahaan kontraktor, fabrikator logam, penyedia jasa inspeksi, serta departemen QA/QC di berbagai sektor industri.

Teknologi yang Dipakai dan Kelebihan Mitech XXQ-2505

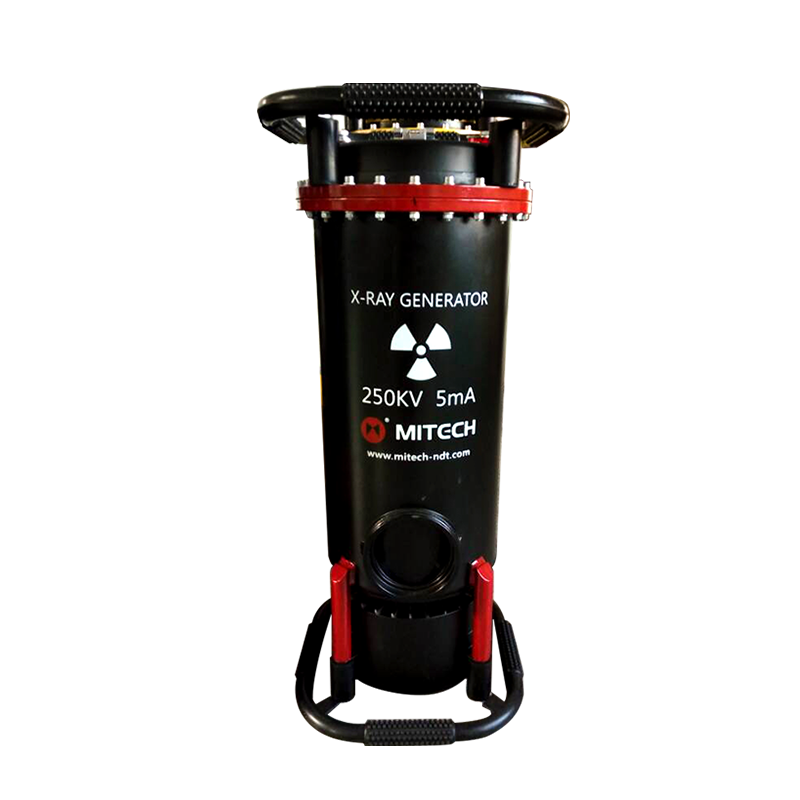

Sistem Radiografi Portabel Lengkap: Unit ini merupakan sistem radiografi lengkap yang portabel, terdiri dari generator sinar-X dan kontroler terpisah. Dengan berat generator hanya 35kg dan kontroler 12kg, sistem ini mudah dibawa ke berbagai lokasi proyek yang sulit dijangkau, termasuk area konstruksi tinggi dan lingkungan terbatas.
Teknologi Isolasi Gas SF6 yang Aman: Menggunakan gas Sulfur Hexafluoride (SF6) sebagai media isolasi listrik, memberikan keamanan tinggi dan stabilitas kinerja. Teknologi ini mengurangi risiko breakdown listrik dan memastikan operasi yang andal bahkan dalam kondisi lingkungan yang bervariasi.
Kontrol Presisi dengan Sistem Mikrokomputer: Dilengkapi kontroler berbasis mikrokomputer yang mengatur parameter eksposur secara presisi. Sistem ini menawarkan pengaturan waktu eksposur yang fleksibel, kontrol tegangan tabung (KV) yang kontinu dari 130-250KV, dan stabilisasi arus tabung (mA) pada 5mA maksimum untuk hasil radiografi yang konsisten.
Fitur Keamanan Komprehensif: Dilengkapi dengan berbagai proteksi termasuk proteksi suhu berlebih yang secara otomatis mematikan tegangan tinggi jika suhu tabung melebihi batas aman, proteksi arus berlebih (over mA alarm), proteksi tegangan berlebih (over voltage alarm), dan sistem peringatan visual serta audio melalui buzzer dan lampu indikator.
Desain untuk Penggunaan Lapangan yang Tangguh: Dirancang khusus untuk operasi di lingkungan lapangan dengan rentang suhu kerja -25°C hingga 40°C dan toleransi kelembaban hingga 85%. Sistem pendingin yang efektif dan rasio kerja:istirahat 1:1 yang ketat memastikan daya tahan peralatan dalam penggunaan intensif.
Fungsi Delay Start yang Praktis: Fitur start tertunda yang dapat diatur dari 0.1 hingga 5 menit memungkinkan operator meninggalkan area bahaya sebelum eksposur sinar-X dimulai, meningkatkan keselamatan personel selama operasi radiografi di lapangan.
Kompatibilitas dengan Standar Radiografi Industri: Dirancang untuk bekerja optimal dengan film Tianjin III dua sisi dengan foil timbal, dan proses pengembangan ruang gelap standar (20°C ±2°C, waktu pengembangan 5 menit) yang menghasilkan tingkat kehitaman film ≥1.5 sesuai dengan standar kualitas radiografi industri.

Aplikasi Penggunaan Mitech XXQ-2505 di Berbagai Industri

Industri Fabrikasi Logam dan Pengelasan: Untuk inspeksi kualitas las pada pressure vessel, boiler, pipa, dan struktur baja. Mendeteksi cacat seperti retak, porositas, inklusi terak, dan penetrasi yang tidak sempurna pada sambungan las, memastikan kepatuhan terhadap standar kode pengelasan seperti ASME, API, dan AWS.
Industri Konstruksi dan Infrastruktur: Digunakan dalam inspeksi struktur bangunan, jembatan, dan menara. Memeriksa integritas sambungan las pada struktur baja, mendeteksi korosi internal pada pipa, dan memverifikasi kualitas material konstruksi sebelum dan selama pemasangan, terutama pada proyek-proyek besar yang membutuhkan dokumentasi kualitas.
Industri Manufaktur Komponen: Untuk pengujian kualitas komponen fabrikasi seperti casting, forging, dan komponen mesin. Mendeteksi cacat pengecoran seperti rongga, shrinkages, dan inklusi non-logam yang dapat mempengaruhi kekuatan dan kinerja komponen akhir dalam aplikasi otomotif, permesinan, dan peralatan industri.
Industri Minyak, Gas, dan Petrokimia: Dalam pemeliharaan fasilitas produksi dan pipa transmisi. Melakukan inspeksi rutin dan turn-around pada peralatan tekanan, heat exchanger, dan sistem perpipaan untuk mendeteksi korosi under insulation, cracking, dan degradasi material yang dapat menyebabkan kegagalan operasional atau risiko keselamatan.
Industri Pembuatan Kapal dan Offshore: Untuk inspeksi lambung kapal, struktur dek, dan sistem perpipaan. Memverifikasi kualitas las pada konstruksi kapal baru dan melakukan survei kondisi pada kapal yang beroperasi, terutama pada area yang rentan terhadap fatigue cracking dan korosi dalam lingkungan laut yang agresif.
Industri Penerbangan dan Pertahanan: Dalam pemeliharaan komponen pesawat dan peralatan pertahanan. Meskipun memerlukan teknik khusus, prinsip radiografi dapat diterapkan untuk inspeksi komponen tertentu, dengan fokus pada deteksi cacat yang dapat mempengaruhi integritas struktural dalam aplikasi yang membutuhkan keandalan tinggi.
Layanan Inspeksi dan Sertifikasi: Digunakan oleh perusahaan jasa inspeksi pihak ketiga yang menyediakan layanan pengujian tidak merusak untuk berbagai klien industri. Portabilitas alat ini memungkinkan inspektor membawa peralatan ke berbagai lokasi klien, memberikan fleksibilitas dalam penjadwalan dan pelaksanaan inspeksi.
Pendidikan dan Pelatihan NDT: Sebagai alat pembelajaran di institusi pendidikan dan pusat pelatihan NDT. Memberikan pengalaman praktis dalam teknik radiografi kepada calon teknisi NDT, dengan fokus pada prinsip operasi, keselamatan radiasi, dan interpretasi hasil radiografi untuk sertifikasi kompetensi.

Harga Mitech XXQ-2505 & Konsultasi Pembelian Resmi

Sebagai distributor resmi peralatan pengujian dan pengukuran di Indonesia, kami di CV Java Multi Mandiri menyediakan Mitech XXQ-2505 Ray Flaw Detector dengan jaminan keaslian produk, dukungan teknis komprehensif, dan layanan purna jual yang andal. Harga yang kami tawarkan bersifat kompetitif dan mencakup paket lengkap termasuk pelatihan operator dasar, panduan keselamatan radiografi, dan akses ke sumber daya teknis. Untuk mendapatkan penawaran harga yang disesuaikan dengan kebutuhan spesifik Anda, termasuk informasi mengenai paket pembelian, opsi sewa untuk proyek jangka pendek, atau konsultasi teknis mengenai aplikasi alat ini dalam operasi Anda, silakan menghubungi tim spesialis kami melalui nomor telepon +6285-1596-91822 atau melalui halaman contact us di website kami. Kami siap membantu Anda memilih solusi NDT yang tepat dengan presisi dan keandalan terjamin.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension
Generator dimension（mm×mm×mm）	320×320×750
Controller weight
Controller weight（kg）	12
Generator weight
Generator weight（kg）	35
Maximum penetration
Maximum penetration(Q235)	40
Radiation angle
Radiation angle	（40+5）°
Focus dimension
Focus dimension（mm×mm）	2.0×2.0
Output voltage
Output voltage（KV）	130-250

Apa masalah umum di industri fabrikasi dan konstruksi yang dipecahkan oleh Mitech XXQ-2505?

Industri fabrikasi dan konstruksi sering menghadapi tantangan dalam memverifikasi kualitas sambungan las dan integritas material tanpa merusak komponen yang sudah terpasang. Metode inspeksi visual konvensional tidak dapat mendeteksi cacat internal seperti retak, porositas, atau inklusi. Mitech XXQ-2505 menyediakan solusi praktis dengan kemampuan radiografi portabel yang memungkinkan inspeksi di lokasi, mengurangi kebutuhan untuk membongkar komponen atau mengirim material ke laboratorium, sehingga menghemat waktu dan biaya secara signifikan.

Bagaimana Mitech XXQ-2505 meningkatkan efisiensi proses dan mengurangi downtime dalam operasi pemeliharaan?

Dalam operasi pemeliharaan, downtime yang panjang untuk inspeksi dapat mengakibatkan kerugian produksi yang besar. Sebelum menggunakan sistem portabel seperti XXQ-2505, perusahaan sering perlu menghentikan operasi, membongkar peralatan, dan mengirim komponen ke fasilitas inspeksi eksternal. Dengan alat ini, inspeksi dapat dilakukan di tempat dengan persiapan minimal, mengurangi downtime dari hari atau minggu menjadi hanya jam. Fitur pengaturan parameter yang cepat dan hasil yang langsung dapat diproses (setelah pengembangan film) mempercepat pengambilan keputusan mengenai kelayakan peralatan.

Bagaimana Mitech XXQ-2505 meningkatkan akurasi pengukuran dan konsistensi data dibandingkan metode inspeksi tradisional?

Metode inspeksi tradisional sering bergantung pada keterampilan dan pengalaman subjektif inspektor, yang dapat menghasilkan variasi dalam penilaian cacat. Mitech XXQ-2505 mengatasi ini dengan memberikan hasil objektif dalam bentuk gambar radiografi yang dapat dianalisis secara kuantitatif. Parameter eksposur yang dikontrol secara digital (KV, waktu, mA) memastikan konsistensi antara inspeksi yang berbeda. Hasil film memberikan rekaman permanen yang dapat ditinjau ulang, dibandingkan dengan baseline sebelumnya, dan digunakan sebagai bukti kepatuhan terhadap standar kualitas, mengurangi ketergantungan pada penilaian subjektif dan meningkatkan traceability.

Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan Mitech XXQ-2505?

Penggunaan Mitech XXQ-2505 membantu mengurangi risiko kegagalan peralatan yang tidak terdeteksi yang dapat menyebabkan kecelakaan kerja, polusi lingkungan, atau gangguan produksi. Dalam industri yang diatur ketat seperti minyak & gas dan pembuatan kapal, alat ini mendukung kepatuhan terhadap standar seperti API, ASME, dan klasifikasi maritim yang memerlukan dokumentasi inspeksi NDT. Dari perspektif keselamatan, fitur proteksi berlebih dan sistem peringatan mengurangi risiko paparan radiasi yang tidak disengaja, sementara hasil inspeksi yang akurat membantu mengidentifikasi potensi kegagalan sebelum terjadi, meningkatkan keselamatan operasi secara keseluruhan.

Bagaimana perusahaan harus mengimplementasikan Mitech XXQ-2505 sebagai solusi dalam workflow yang ada?

Implementasi yang sukses dimulai dengan penilaian kebutuhan inspeksi dan identifikasi personel yang akan dilatih sebagai operator bersertifikat radiografi. Perusahaan harus mengembangkan prosedur operasi standar yang mencakup keselamatan radiasi, persiapan area kerja, dan protokol pengembangan film. CV Java Multi Mandiri mendukung implementasi ini melalui paket pelatihan operator, konsultasi penyusunan prosedur, dan dukungan teknis berkelanjutan. Idealnya, alat ini diintegrasikan ke dalam program pemeliharaan preventif yang terjadwal, dengan hasil inspeksi menjadi bagian dari sistem manajemen aset digital untuk pelacakan tren dan perencanaan pemeliharaan prediktif.
