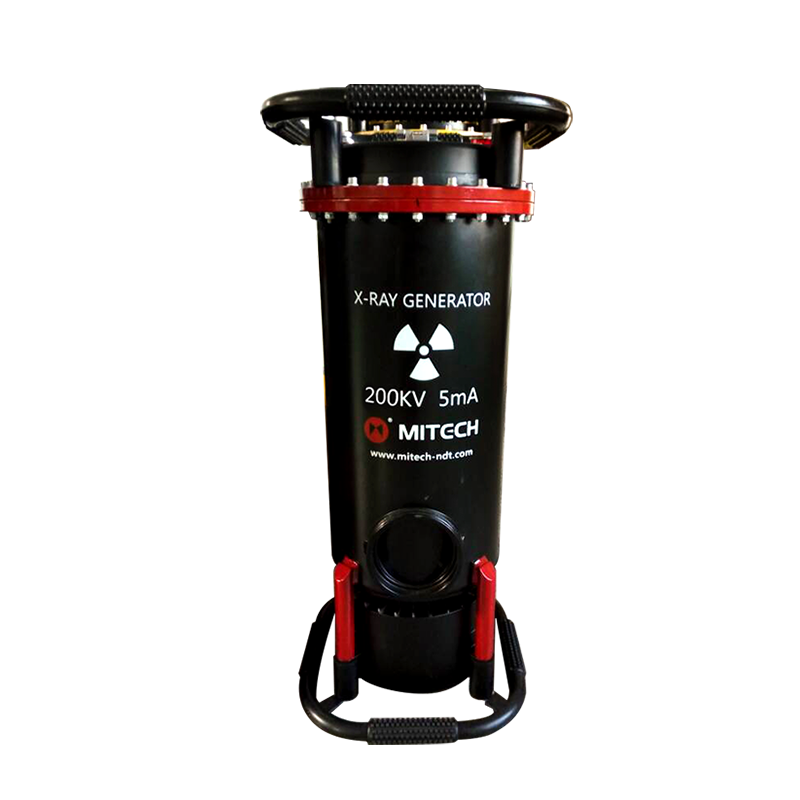

Mengenal Mitech XXQ-2005 Ray Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? Mitech XXQ-2005 adalah generator sinar-X portabel bertekanan (inflatable) yang dirancang khusus untuk Radiografi Industri atau pengujian tanpa rusak (Non-Destructive Testing/NDT). Alat ini menghasilkan sinar-X untuk mendeteksi cacat internal pada material seperti retak, porositas, atau inklusi yang tidak terlihat oleh mata.
Untuk apa? Alat ini digunakan untuk memeriksa kualitas material dan sambungan las pada komponen industri kritis. Dengan memanfaatkan perbedaan penyerapan sinar-X oleh material, alat ini mencitrakan cacat internal ke dalam film radiografi, memberikan bukti visual yang akurat dan dapat diarsipkan untuk analisis kualitas dan kepatuhan standar.
Untuk siapa? Mitech XXQ-2005 sangat ideal untuk teknisi NDT, inspektor kualitas, dan perusahaan di sektor fabrikasi berat seperti pembuatan kapal, konstruksi tekanan tinggi, minyak & gas, pembangkit listrik, serta industri penerbangan dan pertahanan yang membutuhkan inspeksi portabel dan andal di lokasi proyek.

Teknologi yang dipakai/Kelebihan dari Mitech XXQ-2005 Ray Flaw Detector

Portabilitas dan Desain Ringkas: Dengan berat generator hanya 24 kg dan kontroler 12 kg, alat ini mudah dibawa dan dioperasikan di lokasi yang sulit dijangkau, termasuk konstruksi tinggi dan area terbatas. Desainnya yang ringan memungkinkan inspeksi di lapangan tanpa mengorbankan performa.
Kontrol Mikrokomputer dan Stabilitas Tinggi: Dilengkapi sistem kontrol mikrokomputer yang canggih, alat ini menawarkan pengaturan arus tabung (mA) dan tegangan tabung (kV) yang stabil. Unit stabilisasi mA menyesuaikan frekuensi pulsa berdasarkan voltase filamen, memastikan keluaran sinar-X yang konsisten untuk hasil radiografi yang dapat diandalkan dan presisi tinggi.
Sistem Isolasi SF6 dan Keamanan Maksimal: Menggunakan gas Sulfur Hexafluoride (SF6) sebagai media isolasi, yang dikenal memiliki kekuatan dielektrik tinggi. Ini meningkatkan keamanan operasi, stabilitas tegangan tinggi, dan melindungi komponen internal, cocok untuk operasi di lingkungan yang menantang.
Fitur Proteksi Lengkap dan Diagnosa Mandiri: Dilengkapi dengan proteksi suhu berlebih (over-temperature), proteksi arus berlebih (over-current), dan proteksi tegangan berlebih (over-voltage). Panel kontrol menampilkan kode error spesifik (seperti “LA” untuk low mA, “PT” untuk over-temperature), memudahkan diagnosa cepat dan perawatan.
Siklus Kerja Terkontrol dan Start Tunda: Bekerja dengan siklus kerja (duty cycle) ketat 1:1 (kerja:istirahat), memastikan tabung sinar-X tidak overheated dan umur pakai lebih panjang. Fitur delayed high-pressure start memberi waktu operator untuk menjauh ke area aman sebelum sinar-X diaktifkan.
Kompatibilitas dengan Film Industri Standar: Dirancang untuk bekerja optimal dengan film radiografi Tianjin III yang dilapisi foil timbal dua sisi, menghasilkan gambar dengan kegelapan (density) ≥1.5 setelah proses pengembangan standar 5 menit pada suhu 20°C±2°C, menjamin kejelasan dan detail citra cacat.
Kemampuan Penetrasi yang Kuat: Dengan tegangan keluaran yang dapat diatur dari 80 kV hingga 200 kV dan arus tabung maksimum 5mA, alat ini mampu menembus material baja karbon (Q235) hingga ketebalan 30 mm, mencakup kebutuhan inspeksi untuk banyak aplikasi industri umum.

Aplikasi Penggunaan Mitech XXQ-2005 Ray Flaw Detector di Berbagai Industri

Industri Fabrikasi dan Konstruksi Baja: Memeriksa cacat internal pada sambungan las (welds) struktur bangunan, jembatan, dan tangki penyimpanan. Mendeteksi retak, slag inclusion, atau porositas yang dapat melemahkan integritas struktur, sehingga meningkatkan keamanan dan kepatuhan terhadap standar konstruksi.
Industri Minyak, Gas, dan Petrokimia: Inspeksi rutin dan turn-around pada pipa penyalur, pressure vessel, boiler, dan heat exchanger. Mendeteksi korosi under insulation, cacat fabrikasi, atau retak fatigue yang berisiko menyebabkan kebocoran atau kegagalan katastropik di fasilitas tekanan tinggi.
Industri Pembangkit Listrik dan Energi: Pemeliharaan preventif pada komponen turbin, pipa steam, dan sambungan las di pembangkit listrik tenaga uap (PLTU) atau nuklir. Alat ini cocok bekerja dengan unit pembangkit (generator set) di lokasi, memastikan keandalan komponen kritis.
Industri Pabrikasi dan Pengecoran Logam: Quality control pada produk cor seperti valve, fitting, atau komponen mesin. Mendeteksi cacat pengecoran seperti shrinkage cavity, gas porosity, atau inclusion yang dapat mempengaruhi kekuatan dan kinerja produk akhir.
Industri Pertahanan dan Dirgantara: Inspeksi komponen kritis pesawat, kendaraan tempur, atau peralatan pertahanan. Portabilitas alat memungkinkan inspeksi di bengkel atau lapangan, memverifikasi integritas material tanpa merusak komponen yang bernilai tinggi.
Industri Perkapalan dan Galangan Kapal: Memeriksa kualitas las pada lambung kapal, sekat, dan sistem perpipaan. Deteksi dini cacat las mencegah kegagalan struktural di laut dan memastikan kepatuhan terhadap standar klasifikasi seperti BKI atau Lloyd’s Register.
Industri Manufaktur dan Otomasi: Inspeksi komponen presisi pada mesin industri, sistem perpipaan pabrik, atau struktur pendukung. Membantu dalam proses quality assurance dan failure analysis untuk meningkatkan keandalan produk manufaktur.
Layanan Inspeksi dan Sertifikasi Pihak Ketiga: Menjadi alat utama bagi perusahaan jasa inspeksi yang melayani berbagai klien industri. Portabilitas dan keandalan alat ini memungkinkan teknisi memberikan layanan inspeksi radiografi yang cepat dan akurat di berbagai lokasi proyek di seluruh Indonesia.

Harga Mitech XXQ-2005 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya, kami di CV Java Multi Mandiri memahami bahwa investasi dalam peralatan inspeksi seperti Mitech XXQ-2005 adalah keputusan strategis untuk menjamin kualitas dan keamanan operasi Anda. Kami tidak hanya menawarkan produk, tetapi juga solusi lengkap yang mencakup konsultasi teknis, dukungan purna jual, dan jaminan keaslian produk. Untuk mendapatkan penawaran harga yang kompetitif, informasi spesifikasi detail, dan diskusi mengenai kebutuhan inspeksi spesifik di industri Anda, jangan ragu untuk menghubungi tim ahli kami melalui telepon di +6285-1596-91822 atau langsung contact us melalui halaman kontak di website kami. Kami berkomitmen untuk membuat alat uji dan ukur jadi lebih mudah, pasti, dan terpercaya bagi bisnis Anda.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	280×280×680
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	24
Maximum penetration(Q235)
Maximum penetration(Q235)	30
Radiation angle
Radiation angle	（40+5）°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	1.5×1.5
Output voltage（KV）
Output voltage（KV）	80-200

Apa masalah umum di industri fabrikasi yang dipecahkan oleh Mitech XXQ-2005?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak, porositas) pada sambungan las atau material setebal 30mm tanpa merusak komponen. Metode visual atau ultrasonik terbatas pada permukaan atau membutuhkan kopling yang sempurna. Mitech XXQ-2005 menjadi solusi praktis dengan radiografi portabel, memberikan citra visual langsung dari cacat internal pada film, sehingga inspektor dapat mengevaluasi kualitas las secara akurat, memenuhi standar kode welding, dan mencegah kegagalan struktural yang berbiaya tinggi.

Bagaimana alat ini meningkatkan efisiensi proses dan mengurangi downtime inspeksi?

Sebelumnya, inspeksi radiografi sering membutuhkan peralatan besar yang tidak portabel atau membawa sampel ke lab, menyebabkan downtime produksi panjang. Dengan portabilitas Mitech XXQ-2005, inspeksi dapat dilakukan langsung di jalur produksi atau lokasi instalasi. Waktu eksposur standar 5 menit dan proses yang cepat memungkinkan pemeriksaan lebih banyak titik dalam shift yang sama. Fitur diagnosa mandiri juga mengurangi waktu troubleshooting, sehingga alat cepat kembali beroperasi dan mengurangi delay proyek.

Bagaimana Mitech XXQ-2005 meningkatkan akurasi dan konsistensi data dibanding metode lama?

Metode inspeksi manual sering subjektif dan rentan variasi antar operator. Mitech XXQ-2005 mengatasi ini dengan kontrol mikrokomputer yang memastikan parameter kV dan mA tetap stabil selama eksposur, menghasilkan film dengan density yang konsisten. Hasilnya adalah citra radiografi yang objektif, dapat dibandingkan dari waktu ke waktu, dan diarsipkan sebagai bukti kepatuhan. Dibanding generator sinar-X lama dengan fluktuasi output, alat ini memberikan pengukuran yang lebih andal dan mengurangi kebutuhan re-test karena hasil yang tidak jelas.

Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang bisa dikurangi dengan alat ini?

Alat ini secara signifikan mengurangi risiko kegagalan katastropik pada pressure vessel, pipa, atau struktur akibat cacat yang tidak terdeteksi. Dengan mendeteksi cacat awal, perusahaan dapat melakukan perbaikan tepat waktu, mematuhi regulasi ketat seperti API, ASME, atau SNI. Dari sisi keselamatan, fitur delayed start dan siklus kerja 1:1 melindungi operator dari paparan tidak sengaja dan mencegah overheated peralatan. Hasil film yang terdokumentasi juga menyediakan audit trail untuk kepatuhan standar kualitas dan liability protection.

Bagaimana perusahaan mengimplementasikan alat ini dalam workflow yang ada?

Implementasi dimulai dengan melatih teknisi NDT bersertifikat atau inspektor kualitas untuk mengoperasikan alat dengan aman dan menginterpretasi hasil radiografi. Alat ini dapat diintegrasikan dalam tahap final inspection pada produksi, rutin maintenance check, atau turn-around inspection. Kami dari CV Java Multi Mandiri mendukung implementasi penuh, mulai dari konsultasi prosedur inspeksi yang sesuai standar, pelatihan operasional, hingga dukungan teknis berkelanjutan untuk memastikan alat memberikan nilai maksimal dalam proses quality assurance perusahaan Anda.
