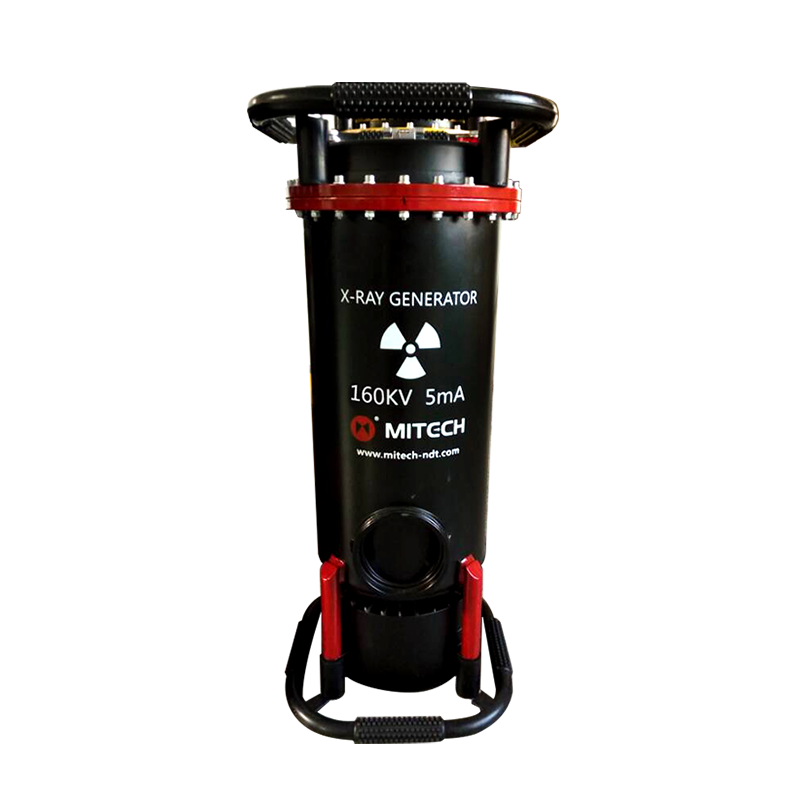

Mengenal Mitech XXQ-1605 Ray Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? Mitech XXQ-1605 adalah sebuah alat uji cacat radiografi portabel yang menggunakan teknologi sinar-X untuk melakukan inspeksi non-destruktif (NDT). Alat ini berfungsi mendeteksi cacat internal seperti porositas, retak, atau inklusi pada material padat, khususnya logam, tanpa perlu merusak atau membongkar komponen yang diuji. Dengan arus tabung hingga 5mA dan tegangan keluaran yang dapat diatur, alat ini menghasilkan gambar radiografi yang jelas untuk analisis kualitas material.
Untuk apa? Alat ini dirancang untuk menjawab kebutuhan inspeksi kualitas material dan lasan di berbagai industri berat. Fungsinya adalah memastikan integritas struktural komponen-komponen kritis, mencegah kegagalan yang berpotensi menyebabkan downtime mahal atau risiko keselamatan. Dengan proses pengembangan film yang cepat (5 menit) dan sistem yang portabel, alat ini meningkatkan efisiensi proses quality control di lapangan maupun di workshop.
Untuk siapa? Mitech XXQ-1605 diperuntukkan bagi teknisi NDT, insinyur quality assurance/quality control (QA/QC), kontraktor fabrikasi, serta perusahaan di sektor industri seperti fabrikasi baja, minyak & gas, pembuatan kapal, penerbangan, dan manufaktur pressure vessel. Alat ini cocok untuk profesional yang membutuhkan solusi inspeksi internal yang andal, akurat, dan dapat dibawa ke berbagai lokasi proyek.

Teknologi yang Dipakai & Kelebihan dari Mitech XXQ-1605 Ray Flaw Detector

Portabilitas dan Desain Ringkas: Dengan berat generator hanya 16 kg dan kontroler 12 kg, alat ini sangat mudah dibawa dan dioperasikan di lokasi-lokasi yang menantang seperti area konstruksi tinggi atau platform lepas pantai. Desainnya yang kompak memungkinkan penyimpanan dan transportasi yang efisien.
Kontrol Mikrokomputer dan Stabilitas Tinggi: Dilengkapi dengan sistem kontrol mikrokomputer yang canggih, alat ini menawarkan stabilitas arus tabung (mA) dan tegangan (kV) yang luar biasa. Unit stabilisasi mA secara otomatis menyesuaikan frekuensi pulsa untuk memastikan konsistensi sinar-X, sementara kontrol kV yang kontinu memungkinkan penyesuaian sesuai ketebalan dan jenis material yang diuji.
Sistem Proteksi dan Keamanan Lengkap: Dilengkapi dengan berbagai fitur proteksi seperti proteksi suhu berlebih (over-temperature), proteksi arus berlebih (over-current), dan proteksi tegangan berlebih (over-voltage). Fungsi start tekanan tinggi yang tertunda memberikan waktu bagi operator untuk menjauh dari area radiasi, meningkatkan keselamatan kerja.
Proses Inspeksi yang Cepat dan Efisien: Menggunakan sistem pembuangan darkroom dengan suhu terkontrol 20°C±2°C dan waktu paparan standar 5 menit, alat ini menghasilkan gambar dengan kehitaman (density) ≥1.5 secara konsisten. Kombinasi dengan film Tianjin III dan lapisan timbal foil dua sisi memastikan kualitas gambar radiografi yang optimal untuk interpretasi yang akurat.
Daya Tahan dan Kinerja di Lingkungan Keras: Menggunakan gas SF6 (Sulfur Hexafluoride) sebagai media insulasi, generator sinar-X memiliki ketahanan yang tinggi. Alat ini dapat beroperasi pada rentang suhu lingkungan -25°C hingga 40°C dan kelembaban relatif hingga 85%, menjadikannya cocok untuk berbagai kondisi lapangan di seluruh Indonesia.
Rasio Kerja/Istirahat yang Diatur Ketat: Instrumen ini dirancang dengan rasio kerja dan istirahat 1:1, yang mengikuti standar ketat untuk menjaga umur pakai tabung sinar-X dan mencegah overheating, sehingga menjamin keandalan dan umur panjang alat.
Fungsi Diagnostik dan Pemecahan Masalah: Panel kontrol menampilkan kode error yang spesifik (seperti “LA” untuk low mA, “HA” untuk high mA, “PU” untuk over-voltage, “PT” untuk over-temperature), memudahkan teknisi dalam melakukan diagnosa cepat dan perawatan.

Aplikasi Penggunaan Mitech XXQ-1605 Ray Flaw Detector di Berbagai Industri

Fabrikasi dan Konstruksi Baja: Untuk inspeksi cacat las (weld flaw inspection) pada sambungan struktur baja gedung, jembatan, dan menara. Mendeteksi cacat seperti retak, slag inclusion, dan lack of fusion yang dapat melemahkan integritas struktur.
Industri Minyak, Gas, dan Petrokimia: Pengujian integritas material pipa transmission, pressure vessel, boiler, dan tangki penyimpanan. Memastikan tidak ada cacat internal yang berpotensi menyebabkan kebocoran atau kegagalan katastropik di lingkungan operasi yang bertekanan tinggi.
Pembuatan dan Perawatan Kapal (Shipbuilding): Digunakan untuk memeriksa kualitas lasan pada lambung kapal, sekat, dan komponen mesin. Deteksi dini cacat mencegah kegagalan struktural di laut dan memastikan kepatuhan terhadap standar klasifikasi seperti dari Biro Klasifikasi Indonesia.
Penerbangan dan Dirgantara: Meskipun membutuhkan spesifikasi khusus, prinsipnya dapat diterapkan untuk inspeksi komponen non-kritis atau untuk tujuan pendidikan dan riset material terkait pengujian non-destruktif dengan metode radiografi.
Manufaktur Pressure Vessel dan Boiler: Quality control pada komponen fabrikasi tebal seperti kepala tangki (head), shell, dan nozzle. Radiografi memverifikasi kualitas lasan setelah proses fabrikasi dan sebelum komisioning.
Industi Kereta Api: Inspeksi lasan pada rel, bogie, dan komponen rangka kereta untuk menjamin keamanan operasional dan mencegah kecelakaan yang disebabkan oleh kegagalan material.
Pendidikan dan Pelatihan Teknik: Sebagai alat peraga dan praktikum yang sangat baik di politeknik, universitas teknik, atau balai pelatihan kerja untuk mengajarkan metode pengujian radiografi dan interpretasi film kepada calon teknisi NDT.
Layanan Jasa Inspeksi dan Konsultasi: Perusahaan jasa inspeksi teknik (technical inspection services) dapat menggunakan alat ini sebagai peralatan inti untuk menawarkan layanan uji radiografi portabel kepada klien di berbagai sektor industri.

Harga Mitech XXQ-1605 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, kami di CV Java Multi Mandiri memahami bahwa investasi dalam peralatan inspeksi seperti Mitech XXQ-1605 adalah keputusan strategis. Kami tidak hanya menawarkan produk, tetapi juga solusi lengkap yang mencakup konsultasi teknis, pelatihan operator, dan dukungan purna jual untuk memastikan Anda mendapatkan nilai optimal. Harga yang kami tawarkan kompetitif dan disesuaikan dengan paket yang Anda butuhkan, termasuk kelengkapan standar dan opsi garansi. Untuk mendapatkan penawaran harga yang detail, informasi spesifikasi teknis lengkap, serta konsultasi mengenai kesesuaian alat dengan aplikasi spesifik di industri Anda, jangan ragu untuk menghubungi tim spesialis kami melalui halaman contact us di website kami atau langsung via telepon di +6285-1596-91822. Kami siap membantu Anda menemukan solusi pengujian non-destruktif yang tepat, membuat alat uji dan ukur jadi lebih mudah, pasti, dan terpercaya bagi operasional bisnis Anda.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
Darkroom disposal	temperature 20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	220×220×630
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	16
Maximum penetration(Q235)
Maximum penetration(Q235)	20
Radiation angle
Radiation angle	（40+5）°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	1.5×1.5
Capacity（kW）
Capacity（kW）	>1.5
Output voltage（KV）
Output voltage（KV）	60-160

Apa masalah umum di industri fabrikasi dan minyak & gas yang diatasi alat ini?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak, slag, porositas) pada lasan dan material tebal tanpa merusaknya. Metode inspeksi visual atau tradisional seringkali melewatkan cacat tersembunyi yang dapat menyebabkan kegagalan struktural, kebocoran, atau downtime mahal. Mitech XXQ-1605 menjadi solusi praktis dengan memberikan ‘mata’ untuk melihat ke dalam material melalui radiografi portabel, memungkinkan deteksi dini dan pencegahan risiko sebelum komponen dipasang atau beroperasi.

Bagaimana alat ini meningkatkan efisiensi proses atau mengurangi downtime?

Sebelumnya, inspeksi radiografi seringkali memerlukan pengiriman komponen besar ke lab tetap, menyebabkan penundaan produksi yang panjang. Dengan portabilitas Mitech XXQ-1605, inspeksi dapat dilakukan langsung di lokasi workshop atau lapangan. Waktu paparan dan pengembangan film yang cepat (5 menit) mempercepat pengambilan keputusan QA/QC. Hal ini secara signifikan mengurangi waktu tunggu hasil inspeksi, mempercepat turnover proyek, dan meminimalkan downtime peralatan yang menunggu sertifikasi.

Bagaimana akurasi dan konsistensi data pengukuran alat ini dibandingkan metode lama?

Metode manual atau alat lama seringkali bergantung pada setting manual yang rentan terhadap variasi operator dan drift kalibrasi, menyebabkan pembacaan tidak konsisten dan perlu re-check. Mitech XXQ-1605 mengatasi ini dengan kontrol mikrokomputer otomatis yang menjaga stabilitas arus (mA) dan tegangan (kV). Hasilnya adalah densitas film yang konsisten (≥1.5) dari satu pengujian ke pengujian lainnya. Kode error yang spesifik juga membantu menjaga kinerja alat tetap optimal, mengurangi kebutuhan kalibrasi ulang yang tidak terduga dan memastikan data yang dapat dipercaya untuk keputusan teknis.

Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan alat ini?

Alat ini secara langsung mengurangi risiko kegagalan komponen yang tidak terdeteksi, yang dapat berujung pada kecelakaan kerja, pencemaran lingkungan (kebocoran), dan pelanggaran terhadap standar keselamatan nasional ( seperti SNI untuk pressure vessel) atau standar internasional (ASME, API). Dengan memberikan bukti inspeksi objektif berupa film radiografi, alat ini mendukung sistem manajemen mutu dan keselamatan, memastikan kepatuhan regulasi, meningkatkan traceability, dan melindungi reputasi perusahaan dari tuntutan hukum terkait kegagalan produk.

Bagaimana perusahaan dapat mengimplementasikan alat ini dalam workflow yang ada?

Implementasi dapat dimulai dengan mengidentifikasi titik kritis dalam proses produksi atau maintenance yang membutuhkan inspeksi internal (misalnya, setelah pengelasan selesai). Operator yang ditugaskan harus bersertifikat NDT Level II Radiografi. Kami dari CV Java Multi Mandiri dapat mendukung dengan memberikan pelatihan operasional dasar, konsultasi tentang teknik exposure yang optimal, dan penyusunan prosedur inspeksi standar (SOP). Alat ini kemudian diintegrasikan sebagai checkpoint wajib dalam workflow QA/QC, dengan hasil film menjadi bagian dari dokumentasi quality record untuk setiap komponen atau sambungan yang kritis.
