Mengenal Mitech XXHA-3005 Ray Flaw Detector: Alat Ukur untuk Pengujian Profesional

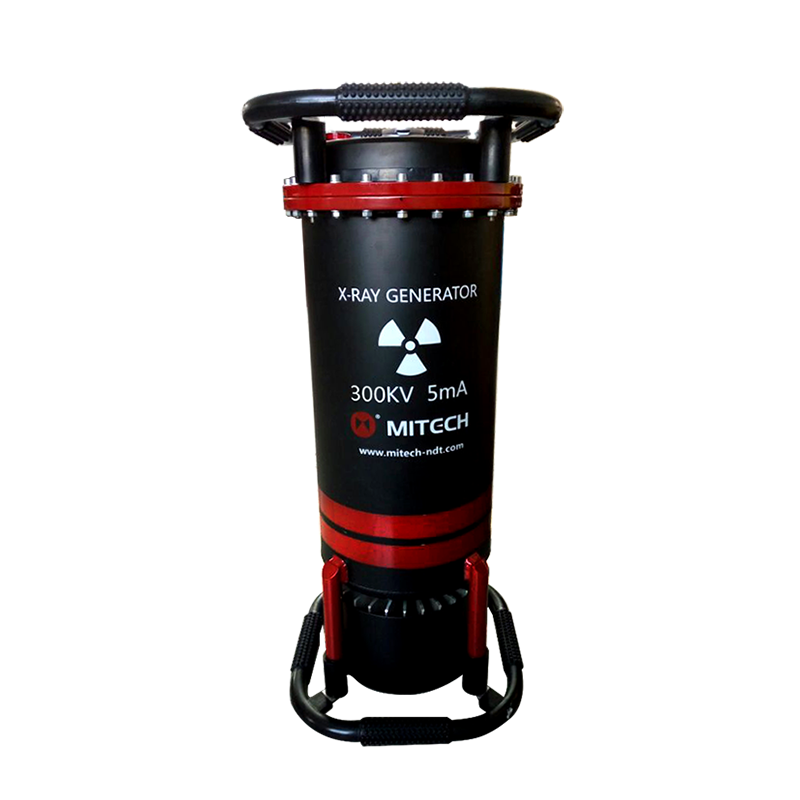

Ini alat apa? Mitech XXHA-3005 adalah sebuah generator sinar-X portabel yang dirancang khusus untuk pengujian radiografi industri (NDT – Non-Destructive Testing). Alat ini berfungsi sebagai flaw detector atau pendeteksi cacat yang memanfaatkan perbedaan tingkat penyerapan sinar-X oleh material dengan ketebalan berbeda untuk mengungkap cacat internal seperti porositas, retak, atau inklusi tanpa merusak benda uji.
Untuk apa? Alat ini digunakan untuk melakukan inspeksi kualitas material secara radiografi, terutama pada sambungan las, komponen fabrikasi logam, pipa, dan tangki tekanan. Tujuannya adalah memastikan integritas struktural, mencegah kegagalan prematur, dan memenuhi standar kualitas serta keselamatan industri yang ketat.
Untuk siapa? Mitech XXHA-3005 sangat cocok untuk teknisi NDT, insinyur kualitas, kontraktor konstruksi, dan perusahaan di bidang manufaktur logam, fabrikasi, minyak & gas, pembangkit listrik, serta penerbangan yang membutuhkan solusi inspeksi internal yang portabel, akurat, dan dapat diandalkan di lapangan.

Teknologi yang dipakai/Kelebihan dari Mitech XXHA-3005 Ray Flaw Detector

Desain Portabel dan Ringkas: Dengan berat generator hanya 40 kg dan controller 12 kg, alat ini mudah dibawa dan dioperasikan di berbagai lokasi lapangan yang menantang, termasuk area konstruksi tinggi dan lingkungan terbatas. Dimensinya yang kompak memudahkan mobilitas.
Sistem Kontrol Mikrokomputer Canggih: Dilengkapi kontroler berbasis mikrokomputer yang menawarkan pengaturan presisi untuk tegangan tabung (KV) dari 150-300 KV dan arus tetap 5mA. Sistem ini memastikan stabilitas output sinar-X untuk hasil radiografi yang konsisten.
Fitur Keamanan dan Perlindungan Lengkap: Dilengkapi dengan proteksi suhu berlebih yang secara otomatis mematikan tegangan tinggi, sistem pendingin kipas, dan indikasi kode kesalahan (seperti “LA” untuk alarm arus rendah, “PT” untuk alarm suhu). Siklus kerja diatur ketat dengan rasio 1:1 antara waktu operasi dan istirahat untuk menjaga keawetan tabung.
Insulasi SF6 (Sulfur Hexafluoride) yang Andal: Menggunakan gas SF6 sebagai media insulasi, yang dikenal memiliki kekuatan dielektrik tinggi dan stabilitas yang sangat baik. Ini meningkatkan keamanan operasional dan keandalan generator dalam kondisi kerja yang beragam.
Fungsi Start Delay yang Praktis: Memiliki fungsi tunda start tegangan tinggi yang dapat diatur dari 0.1 hingga 5 menit. Fitur ini memberikan waktu yang cukup bagi operator untuk meninggalkan area radiasi sebelum paparan dimulai, meningkatkan keselamatan personel.
Kemampuan Penetrasi yang Kuat: Mampu menembus material baja karbon (Q235) hingga ketebalan 40 mm, menjadikannya cocok untuk inspeksi komponen struktural menengah yang banyak digunakan dalam konstruksi dan fabrikasi.
Kompatibilitas dengan Proses Radiografi Standar: Dirancang untuk bekerja optimal dengan film radiografi Tianjin III dan layar timbal dua sisi. Proses pengembangan film di darkroom dengan suhu terkontrol 20°C±2°C selama 5 menit menghasilkan kehitaman (density) film ≥1.5 untuk citra cacat yang jelas dan dapat diawetkan.

Aplikasi Penggunaan Mitech XXHA-3005 Ray Flaw Detector di Berbagai Industri

Industri Manufaktur dan Fabrikasi Logam: Menguji kualitas sambungan las pada struktur baja, bejana tekan, dan komponen mesin besar. Mendeteksi cacat seperti retak, porositas, dan slag inclusion yang dapat melemahkan integritas produk.
Konstruksi dan Infrastruktur: Inspeksi las pada jembatan, rangka bangunan tinggi, dan pipa penyalur. Memastikan kepatuhan terhadap standar keselamatan konstruksi sebelum penyerahan proyek.
Minyak, Gas, dan Petrokimia: Pemeriksaan rutin dan turn-around pada jaringan pipa transmisi, tangki penyimpanan, dan vessel proses. Mencegah kebocoran dan kegagalan katastropik yang dapat menyebabkan downtime mahal dan risiko lingkungan.
Penerbangan dan Dirgantara: Meskipun memerlukan spesifikasi khusus, prinsipnya dapat diterapkan untuk inspeksi komponen non-kritis atau untuk tujuan pendidikan dan pelatihan dalam teknik NDT radiografi.
Pembangkit Listrik dan Energi: Inspeksi komponen dalam pembangkit listrik tenaga uap (PLTU) seperti pipa boiler, sambungan turbin, dan sistem perpipaan tekanan tinggi untuk mencegah gangguan operasi.
Perkapalan dan Galangan Kapal: Pengujian sambungan las pada lambung kapal, sekat, dan komponen struktural kapal lainnya untuk memenuhi standar klasifikasi kelautan yang ketat.
Industri Kereta Api: Memeriksa integritas las pada rangka kereta (bogie), rel, dan komponen sambungan untuk menjamin keselamatan operasional perjalanan.
Lembaga Penelitian dan Pendidikan: Sebagai alat peraga dan praktikum yang sangat baik untuk mengajarkan prinsip-prinsip radiografi industri, teknik NDT, dan kontrol kualitas material kepada mahasiswa teknik dan calon inspektur.

Harga Mitech XXHA-3005 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai perangkat inspeksi kritis yang memerlukan presisi dan keandalan tinggi, investasi dalam Mitech XXHA-3005 Ray Flaw Detector adalah langkah strategis untuk meningkatkan standar kualitas dan keselamatan operasional Anda. Harga alat ini mencerminkan teknologi canggih, material berkualitas, dan sistem keamanan komprehensif yang tertanam di dalamnya. Untuk mendapatkan penawaran harga yang kompetitif, spesifikasi teknis lengkap, serta informasi mengenai ketersediaan stok dan jaminan garansi resmi, kami mengundang Anda untuk melakukan konsultasi langsung dengan tim ahli kami. Sebagai distributor resmi dan partner terpercaya di seluruh Indonesia, CV Java Multi Mandiri berkomitmen untuk menyediakan solusi alat uji dan ukur yang membuat pekerjaan Anda lebih mudah, pasti, dan terpercaya. Jangan ragu untuk menghubungi kami via telepon di +6285-1596-91822 atau melalui halaman contact us di website kami untuk diskusi lebih lanjut.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mmmmmm）
Controller dimension	320280160
Generator dimension（mmmmmm）
Generator dimension	320320840
Controller weight（kg）
Controller weight	12
Generator weight（kg）
Generator weight	40
Maximum penetration(Q235)
Maximum penetration	40
Radiation angle
Radiation angle	360°×40°
Focus dimension（mm×mm）
Focus dimension	1.0×3.5
Output voltage（KV）
Output voltage	150-300

Apa masalah umum di industri fabrikasi yang diatasi oleh Mitech XXHA-3005?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak, porositas, inklusi) pada sambungan las atau material logam tanpa merusaknya. Inspeksi visual saja tidak cukup. Mitech XXHA-3005 menjadi solusi praktis dengan memberikan ‘foto’ internal material melalui radiografi, sehingga cacat tersembunyi dapat teridentifikasi sebelum komponen dipasang, mencegah kegagalan di kemudian hari yang berbiaya tinggi.

Bagaimana alat ini meningkatkan efisiensi proses dan mengurangi downtime?

Sebelumnya, inspeksi komponen besar mungkin memerlukan pengiriman ke lab khusus, menyebabkan downtime produksi panjang. Dengan sifatnya yang portabel, XXHA-3005 dapat dibawa langsung ke lokasi komponen (di lapangan atau workshop). Proses inspeksi menjadi lebih cepat, keputusan perbaikan dapat segera diambil, dan komponen tidak perlu dibongkar atau dikirim jauh, sehingga secara signifikan memotong waktu henti dan biaya logistik.

Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?

Metode inspeksi manual atau yang bergantung pada operator sangat rentan terhadap variasi dan subjektivitas. Mitech XXHA-3005 menawarkan pengaturan parameter (KV, waktu, jarak) yang terukur dan terkontrol secara digital. Kombinasi dengan film radiografi standar dan protokol pengembangan yang tetap (suhu 20°C±2°C, waktu 5 menit) menghasilkan citra cacat dengan kehitaman konsisten (≥1.5). Data yang dihasilkan lebih objektif, dapat dibandingkan dari waktu ke waktu, dan dapat dijadikan bukti audit kualitas yang andal.

Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan alat ini?

Alat ini secara langsung mengurangi risiko kegagalan struktural yang dapat menyebabkan kecelakaan kerja, kerusakan properti, atau pencemaran lingkungan. Dengan mendeteksi cacat awal, alat ini membantu memastikan kepatuhan terhadap standar nasional (SNI) dan internasional (seperti ASME, API, AWS) untuk fabrikasi dan inspeksi. Ini juga mengurangi risiko tuntutan hukum dan kerusakan reputasi akibat produk yang cacat, sekaligus meningkatkan kepercayaan klien.

Bagaimana perusahaan dapat mengimplementasikan alat ini dalam alur kerja yang ada?

Implementasi dimulai dengan melatih teknisi NDT yang bersertifikat atau personel kualitas untuk mengoperasikan alat dengan aman dan menginterpretasi hasil radiografi. Alat ini dapat diintegrasikan ke dalam tahap Quality Control (QC) akhir untuk produk atau dalam jadwal pemeliharaan preventif (turnaround) untuk aset tetap. Tim kami dari CV Java Multi Mandiri dapat memberikan dukungan teknis awal, panduan pengoperasian, dan konsultasi untuk menyelaraskan penggunaan alat dengan prosedur QC perusahaan Anda secara efektif.
