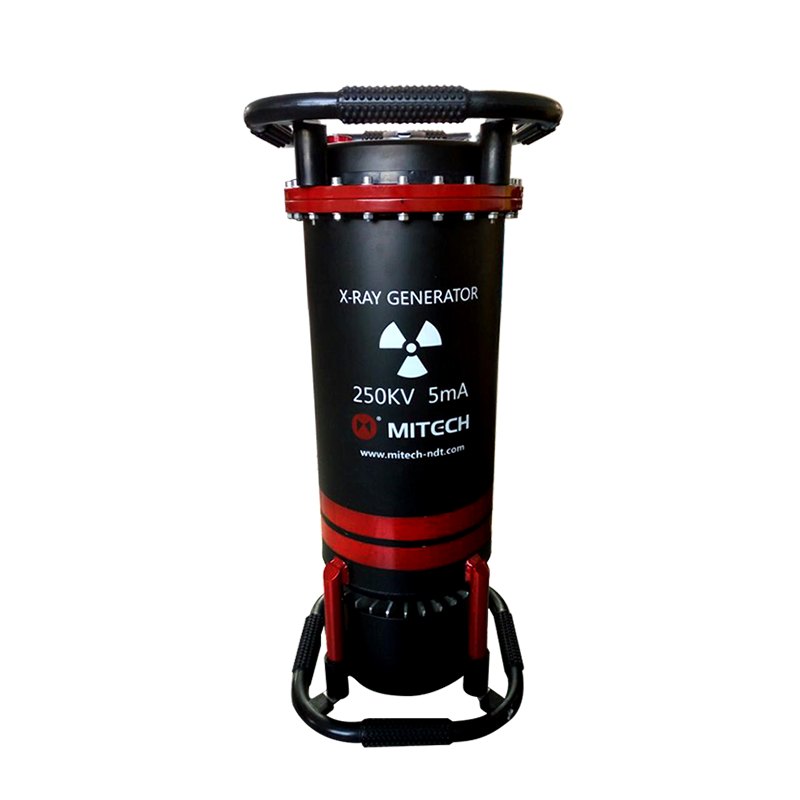

Mengenal Mitech XXHA-2505 Ray Flaw Detector: Solusi Radiografi Portabel untuk Inspeksi Non-Destruktif

Ini alat apa? Mitech XXHA-2505 adalah sebuah sistem generator sinar-X portabel yang dirancang khusus untuk Radiographic Testing (RT) atau pengujian radiografi. Alat ini berfungsi sebagai detektor cacat radiografi yang memanfaatkan perbedaan tingkat penyerapan sinar-X oleh material dengan ketebalan berbeda untuk mengungkap cacat internal seperti porositas, retak, atau inklusi yang tidak terlihat oleh mata telanjang.
Untuk apa? Alat ini digunakan untuk melakukan inspeksi non-destruktif (NDT) yang menjaga integritas material uji. Aplikasi utamanya meliputi pemeriksaan kualitas pengelasan (welding) pada pipa dan tangki penyimpanan, inspeksi cacat pada produk casting dan forging logam, serta pengecekan integritas struktur pada komponen industri kritis seperti di pembangkit listrik, kilang minyak, dan konstruksi infrastruktur.
Untuk siapa? Mitech XXHA-2505 diperuntukkan bagi teknisi NDT, inspektor quality control di pabrik, engineer di bidang minyak & gas, kontraktor konstruksi, serta lembaga inspeksi dan laboratorium pengujian yang membutuhkan alat ukur dengan akurasi dan presisi tinggi untuk menjamin keamanan dan keandalan aset industri.

Teknologi dan Kelebihan Mitech XXHA-2505 Ray Flaw Detector

Desain Portabel dan Tangguh: Dengan berat generator hanya 33 kg dan kontroler 12 kg, alat ini memiliki keunggulan dalam hal portabilitas. Strukturnya yang ringkas memudahkan operasi di lokasi lapangan yang terbatas atau lingkungan kerja yang menantang, seperti area konstruksi tinggi atau fasilitas produksi yang padat.
Kontrol Mikrokomputer dan Stabilitas Tinggi: Dilengkapi dengan sistem kontrol berbasis mikrokomputer yang canggih. Unit stabilisasi mA (miliampere) secara otomatis menyesuaikan tegangan filamen tabung sinar-X dan frekuensi pulsa untuk memastikan arus tabung yang konstan, menghasilkan kualitas radiografi yang konsisten dan dapat diandalkan untuk setiap pengukuran.
Fungsi Proteksi dan Keamanan Lengkap: Sistem dilengkapi dengan proteksi berlapis, termasuk proteksi suhu berlebih yang akan memutus tegangan tinggi secara otomatis jika tabung kepanasan, mencegah kerusakan. Terdapat juga isolasi antara bagian tegangan tinggi dan kontrol, serta fungsi start delay yang memberi waktu operator untuk menjauh dari area radiasi, meningkatkan keselamatan kerja.
Kinerja Radiografi yang Unggul: Dengan tegangan tabung maksimum 250kV dan arus 5mA, alat ini mampu menembus material baja karbon (Q235) hingga ketebalan 34 mm. Fokus dimensi kecil (1.0×2.5 mm) dan sudut radiasi lebar (360°x40°) memungkinkan pencitraan yang tajam dan fleksibel dari berbagai sudut.
Pengoperasian yang Terukur dan Terkontrol: Rasio kerja dan istirahat diatur secara ketat 1:1 oleh sistem, memastikan umur pakai tabung sinar-X yang optimal dan mencegah overheating. Alat juga memiliki fungsi khusus untuk memeriksa kondisi jaringan listrik, membuatnya sangat cocok digunakan bersama unit pembangkit listrik portabel di lokasi terpencil.
Hasil Dokumentasi yang Presisi dan Tahan Lama: Menggunakan film radiografi khusus (seperti Tianjin III) dengan foil timbal dua sisi. Proses pengembangan di ruang gelap terkontrol suhu (20°C ±2°C) menghasilkan film dengan kehitaman (blackness) ≥1.5, memberikan kontras tinggi untuk interpretasi cacat yang akurat. Hasil film ini bersifat fisik dan dapat diarsipkan sebagai bukti inspeksi yang permanen.
Isolasi dengan Gas SF6: Tabung sinar-X diisolasi menggunakan gas Sulfur Hexafluoride (SF6), yang dikenal memiliki sifat insulasi listrik yang sangat baik. Ini berkontribusi pada ukuran generator yang lebih kompak dan ringan dibandingkan dengan desain berbasis minyak, sekaligus menjaga keandalan dan keselamatan operasi tegangan tinggi.

Aplikasi Penggunaan Mitech XXHA-2505 Ray Flaw Detector di Berbagai Industri

Industri Minyak, Gas, dan Petrokimia: Melakukan inspeksi rutin dan turn-around pada sambungan las pipa transmisi, tangki penyimpanan, vessel bertekanan, dan heat exchanger. Mendeteksi cacat seperti retak, lack of fusion, atau porositas yang dapat menyebabkan kebocoran berbahaya dan mengganggu kontinuitas produksi.
Manufaktur dan Fabrikasi Logam: Digunakan dalam quality control komponen casting (cor) seperti valve body, flange, dan fitting, serta produk forging (tempa). Alat ini mengidentifikasi cacat internal seperti shrinkage, gas porosity, atau inklusi slag yang dapat melemahkan integritas mekanik produk akhir.
Pembangkit Listrik dan Energi: Untuk inspeksi komponen critical seperti sambungan las pada pipa boiler, turbin, dan penukar panas. Membantu mencegah kegagalan tak terduga yang dapat menyebabkan downtime panjang dan kerugian finansial besar, sekaligus memastikan kepatuhan terhadap standar keselamatan ketat di sektor energi.
Konstruksi dan Infrastruktur: Memeriksa kualitas pengelasan pada struktur baja jembatan, gedung tinggi, dan menara komunikasi. Portabilitas alat sangat cocok untuk pekerjaan di ketinggian atau lokasi konstruksi yang berpindah-pindah, memastikan kualitas sambungan struktural yang vital bagi keselamatan publik.
Industri Perkapalan dan Offshore: Aplikasi pada pemeriksaan blok kapal, sambungan las pada lambung, dan struktur anjungan lepas pantai. Ketahanan alat dalam berbagai kondisi lingkungan membuatnya menjadi pilihan untuk inspeksi di galangan kapal atau fasilitas offshore.
Industri Dirgantara dan Pertahanan: Meski memerlukan spesifikasi yang lebih khusus, prinsip radiografi dapat diaplikasikan untuk inspeksi komponen non-critical atau dalam tahap pengembangan prototipe untuk memvalidasi integritas material dan sambungan.
Lembaga Sertifikasi dan Laboratorium Pengujian: Digunakan sebagai alat standar untuk melakukan inspeksi pihak ketiga, audit kualitas, atau kegiatan riset dan pengembangan material. Hasil film yang terdokumentasi dengan baik berfungsi sebagai bukti objektif yang dapat diverifikasi.
Pemeliharaan dan Perbaikan Fasilitas Industri: Untuk program predictive maintenance, alat ini dapat mendeteksi perkembangan cacat seperti fatigue crack pada komponen yang beroperasi secara siklis sebelum mencapai tahap kritis, memungkinkan perbaikan terjadwal dan menghindari kegagalan katastropik.

Harga Mitech XXHA-2505 & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, kami di CV Java Multi Mandiri menyediakan Mitech XXHA-2505 Ray Flaw Detector dengan jaminan kualitas orisinal, sertifikasi kalibrasi, dan dukungan teknis purna jual yang lengkap. Harga yang kami tawarkan kompetitif dan disesuaikan dengan paket kebutuhan Anda, termasuk pelatihan operator dasar jika diperlukan. Untuk mendapatkan penawaran harga terbaik, informasi spesifikasi detail, dan konsultasi teknis gratis mengenai aplikasi alat ini di proses inspeksi Anda, jangan ragu untuk menghubungi tim spesialis NDT kami melalui telepon di +6285-1596-91822 atau langsung contact us melalui WhatsApp. Kami siap membantu Anda menemukan solusi inspeksi non-destruktif yang tepat, pasti, dan terpercaya untuk meningkatkan standar kualitas dan keamanan operasional perusahaan Anda.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
Darkroom disposal	temperature 20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	320×320×750
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	33
Maximum penetration(Q235)
Maximum penetration(Q235)	34
Radiation angle
Radiation angle	360°×40°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	1.0×2.5
Output voltage（KV）
Output voltage（KV）	130-250

Apa masalah umum di industri manufaktur dan minyak & gas yang diatasi produk ini?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak, porositas, inklusi) pada material padat, sambungan las, atau komponen casting tanpa merusaknya. Inspeksi visual atau metode sederhana sering kali gagal mengungkap cacat ini hingga menyebabkan kegagalan di lapangan, kebocoran, atau downtime mahal. Mitech XXHA-2505 menjadi solusi praktis dengan teknologi radiografi yang memberikan ‘gambar’ internal material pada film, memungkinkan identifikasi cacat secara akurat sebelum komponen dipasang atau beroperasi, sehingga mencegah risiko kegagalan dan memastikan kepatuhan terhadap standar kualitas seperti ASME, API, atau SNI.

Bagaimana produk ini meningkatkan efisiensi proses atau mengurangi downtime?

Sebelumnya, inspeksi komponen besar mungkin memerlukan pengiriman sampel ke lab pihak ketiga yang jauh, menyebabkan penundaan produksi selama berminggu-minggu. Atau, metode destruktif merusak komponen yang diperiksa. Dengan Mitech XXHA-2505 yang portabel, inspeksi dapat dilakukan secara in-situ di lokasi produksi atau pemeliharaan. Hasil film dapat dikembangkan dan dianalisis dengan relatif cepat (waktu eksposur standar 5 menit). Ini memangkas waktu tunggu, memungkinkan keputusan ‘go/no-go’ yang lebih cepat, dan menghilangkan kebutuhan untuk merusak komponen yang baik. Alat ini mentransformasi inspeksi dari aktivitas yang mengganggu menjadi proses quality control yang terintegrasi dan efisien.

Bagaimana produk ini meningkatkan akurasi pengukuran dan konsistensi data dibanding metode lama?

Metode inspeksi manual sangat bergantung pada keterampilan dan subjektivitas operator, berpotensi menghasilkan variasi interpretasi. Mitech XXHA-2505 menawarkan objektivitas yang lebih tinggi melalui dokumentasi fisik pada film. Parameter seperti tegangan (KV), arus (mA), waktu eksposur, dan jarak fokus-film (600mm) dapat diatur dan direplikasi secara presisi untuk setiap jenis inspeksi. Proses pengembangan film yang terkontrol suhu (20°C±2°C) memastikan konsistensi hasil. Film yang dihasilkan menyediakan rekaman permanen yang dapat diulas oleh multiple inspector, diverifikasi, dan disimpan sebagai bukti objektif, sehingga mengurangi kesalahan manusia dan meningkatkan traceability data inspeksi.

Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?

Produk ini secara signifikan mengurangi risiko kegagalan katastropik pada aset bertekanan tinggi, struktur kritis, dan sistem perpipaan yang dapat menyebabkan cedera, polusi, atau kerugian finansial besar. Dengan mendeteksi cacat awal, alat ini mendukung program preventive maintenance yang proaktif. Dari sisi kepatuhan, alat ini membantu perusahaan memenuhi persyaratan ketat standar internasional dan regulasi pemerintah di sektor energi, konstruksi, dan transportasi terkait integritas material. Hasil radiografi yang terdokumentasi dengan baik sering kali menjadi bukti wajib dalam sertifikasi produk, audit, dan investigasi insiden, sehingga mengurangi risiko hukum dan meningkatkan reputasi perusahaan.

Bagaimana perusahaan harus mengimplementasikan produk ini dalam alur kerja yang ada?

Implementasi yang sukses dimulai dengan mengidentifikasi titik kritis dalam proses produksi atau pemeliharaan yang paling membutuhkan inspeksi NDT. Selanjutnya, perusahaan perlu menunjuk atau melatih operator yang kompeten, idealnya yang telah memiliki sertifikasi NDT Level I atau II untuk radiografi. CV Java Multi Mandiri dapat mendukung dengan pelatihan operasional dasar dan konsultasi tentang teknik radiografi yang tepat. Alat ini kemudian diintegrasikan ke dalam prosedur kerja standar (SOP) untuk inspeksi penerimaan material, quality control proses, atau inspeksi akhir. Kami juga menyediakan dukungan teknis berkelanjutan untuk kalibrasi, pemecahan masalah, dan memastikan alat Anda selalu beroperasi pada performa terbaiknya.
