Mengenal Mitech XXHA-2005 Ray Flaw Detector: Solusi Radiografi Portabel untuk Pengujian Profesional

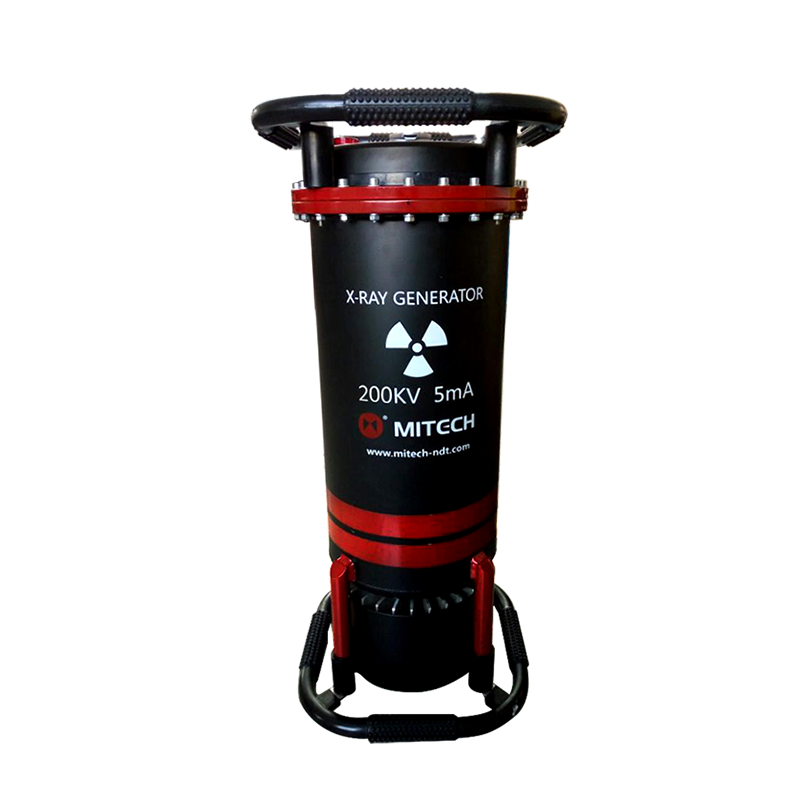

Ini alat apa? Mitech XXHA-2005 adalah generator sinar-X portabel yang dirancang khusus untuk Radiographic Testing (RT) atau pengujian radiografi. Alat ini berfungsi sebagai detektor cacat internal pada material logam dan komposit dengan memanfaatkan perbedaan tingkat penyerapan sinar-X berdasarkan ketebalan dan densitas material.
Untuk apa? Alat ini digunakan untuk mendeteksi, mengidentifikasi, dan mengevaluasi cacat internal seperti porositas, retak, inklusi, dan cacat las yang tidak terlihat oleh mata telanjang, tanpa merusak material yang diuji (non-destructive testing).
Untuk siapa? Mitech XXHA-2005 diperuntukkan bagi teknisi NDT, insinyur quality control, kontraktor inspeksi, serta perusahaan di industri manufaktur berat, minyak & gas, pembangkit listrik, dan konstruksi yang membutuhkan alat ukur dengan presisi dan akurasi tinggi untuk menjamin integritas struktur.

Teknologi yang Dipakai dan Kelebihan dari Mitech XXHA-2005 Ray Flaw Detector

Insulasi Gas SF6 untuk Keamanan dan Stabilitas Maksimal: Menggunakan gas Sulfur Hexafluoride (SF6) sebagai media insulasi, yang dikenal memiliki kekuatan dielektrik tinggi. Ini meningkatkan keamanan operator dengan meminimalkan risiko percikan api atau breakdown listrik, sekaligus menjaga stabilitas kinerja generator sinar-X dalam berbagai kondisi lingkungan.
Kontrol Mikrokomputer dan Proteksi Lengkap: Dilengkapi sistem kontrol berbasis mikrokomputer yang cerdas. Fitur proteksi otomatis seperti over-temperature protection (PT), over-current protection (HA/LA), dan over-voltage protection (PU) akan secara otomatis mematikan tegangan tinggi jika terdeteksi kondisi abnormal, melindungi tabung sinar-X dari kerusakan.
mA dan KV yang Stabil serta Dapat Dikontrol: Unit stabilisasi arus tabung (mA) memastikan output sinar-X konsisten, sementara unit kontrol tegangan tabung (KV) dapat diatur secara kontinu dari 80-200 KV. Hal ini memungkinkan penyesuaian yang presisi sesuai dengan ketebalan dan jenis material yang diuji, dari logam tipis hingga yang memiliki daya tembus maksimum 24mm pada baja Q235.
Desain Portabel dan Tangguh untuk Lapangan: Dengan berat generator hanya 23 kg dan controller 12 kg, serta dimensi yang kompak, alat ini sangat mudah dibawa ke lokasi proyek yang sulit dijangkau. Desainnya tahan terhadap kondisi lingkungan yang menantang (suhu -25°C hingga 40°C, kelembaban hingga 85%), menjadikannya mitra kerja yang andal untuk inspeksi di lapangan, konstruksi tinggi, atau area terpencil.
Prosedur Eksposur Terstandarisasi dan Hasil yang Konsisten: Dilengkapi dengan pengaturan disposisi darkroom terintegrasi (suhu 20°C±2°C, waktu pengembangan 5 menit) dan kompatibilitas dengan film Tianjin III berlapis timbal dua sisi. Kombinasi ini, bersama dengan waktu eksposur tetap 5 menit dan jarak fokus ke film 600mm, menghasilkan gambar radiografi dengan blackness ≥1.5 yang konsisten, jelas, dan dapat diulang (repeatable), memudahkan interpretasi dan dokumentasi.
Fitur Delay Start dan Siklus Kerja 1:1: Fitur delayed high-pressure start memungkinkan pengaturan jeda waktu (0.1-5 menit) sebelum eksposur dimulai, memberikan waktu bagi operator untuk menjauh ke area aman. Siklus kerja (duty cycle) yang ketat dengan rasio kerja:istirahat 1:1 menjamin pendinginan yang memadai, memperpanjang umur pakai tabung sinar-X dan menjaga keandalan alat dalam jangka panjang.

Aplikasi Penggunaan Mitech XXHA-2005 Ray Flaw Detector di Berbagai Industri

Industri Manufaktur dan Fabrikasi Logam: Untuk inspeksi kualitas las (welding) pada sambungan pressure vessel, boiler, pipa, dan struktur baja. Mendeteksi cacat seperti porosity, slag inclusion, crack, dan lack of fusion yang dapat mengancam keamanan operasional.
Industri Minyak, Gas, dan Petrokimia: Melakukan pengujian integritas pada pipa penyalur (transmission pipelines), tangki penyimpanan (storage tanks), dan peralatan proses (process equipment) untuk mencegah kebocoran dan kegagalan katastropik yang berisiko tinggi.
Pembangkit Listrik dan Energi: Inspeksi rutin pada komponen turbin, pipa steam, dan weldment di pembangkit listrik tenaga uap (PLTU) atau nuklir. Sangat cocok untuk bekerja sama dengan unit pembangkit (power generation units) di lingkungan yang keras.
Industri Konstruksi dan Infrastruktur: Pemeriksaan cacat internal pada komponen struktur jembatan, bangunan tinggi, dan menara. Portabilitas alat ini memberikan keunggulan jelas dalam pekerjaan konstruksi dan inspeksi di ketinggian.
Industri Pertahanan dan Dirgantara: Digunakan untuk quality control dalam pembuatan komponen pesawat, kendaraan militer, dan peralatan pertahanan yang memerlukan standar ketat tanpa toleransi cacat.
Industri Perkapalan dan Galangan Kapal: Memastikan kualitas las pada lambung kapal, sekat, dan komponen vital lainnya untuk memenuhi standar klasifikasi seperti BKI, Lloyd’s Register, atau ABS.
Industri Kereta Api dan Transportasi: Inspeksi pada rel, roda kereta (rail wheels), bogie, dan sambungan las di rangka kereta untuk menjamin keselamatan perjalanan.
Layanan Inspeksi dan Sertifikasi Pihak Ketiga: Menjadi alat utama bagi perusahaan jasa inspeksi (inspection service companies) yang membutuhkan peralatan portabel andal untuk melayani berbagai klien di banyak lokasi proyek.

Harga Mitech XXHA-2005 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, CV Java Multi Mandiri menyediakan Mitech XXHA-2005 Ray Flaw Detector dengan jaminan keaslian produk, garansi resmi, dan dukungan teknis purna jual yang lengkap. Kami memahami bahwa investasi dalam peralatan NDT yang presisi adalah keputusan strategis untuk menjamin kualitas dan keselamatan operasi Anda. Oleh karena itu, kami tidak hanya menawarkan produk, tetapi juga solusi lengkap yang disesuaikan dengan kebutuhan spesifik industri Anda. Untuk mendapatkan penawaran harga yang kompetitif, informasi spesifikasi detail, serta konsultasi teknis gratis mengenai penerapan alat ini dalam workflow Anda, jangan ragu untuk menghubungi tim ahli kami melalui nomor telepon +6285-1596-91822 atau dengan mengunjungi halaman contact us di website kami. Dapatkan alat ukur yang menjadikan pekerjaan Anda lebih mudah, pasti, dan terpercaya.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	280×280×680
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	23
Maximum penetration(Q235)
Maximum penetration(Q235)	24
Radiation angle
Radiation angle	360°×40°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	1.0×2.5
Output voltage（KV）
Output voltage（KV）	80-200

Apa masalah umum di industri fabrikasi logam yang diatasi alat ini?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak atau porositas) pada sambungan las dan material setebal 24mm secara non-destruktif. Metode visual atau penetrant test hanya melihat permukaan. Mitech XXHA-2005 menjadi solusi dengan memberikan gambaran internal yang akurat melalui radiografi, sehingga cacat tersembunyi dapat diidentifikasi sebelum menyebabkan kegagalan struktural yang berbahaya dan mahal.

Bagaimana alat ini meningkatkan efisiensi proses quality control?

Sebelumnya, inspeksi komponen besar seringkali memerlukan pengiriman sample ke lab atau menggunakan alat radiografi yang besar dan tidak portabel, menyebabkan downtime produksi yang lama. Dengan portabilitas Mitech XXHA-2005, inspeksi dapat dilakukan on-site dan real-time. Prosedur eksposur yang terstandarisasi (5 menit) dan hasil film yang konsisten mengurangi waktu yang dibutuhkan untuk setup dan interpretasi ulang, mempercepat proses pengambilan keputusan quality control secara signifikan.

Bagaimana alat ini meningkatkan akurasi dan konsistensi data dibanding metode lama?

Metode manual atau alat lama sering menghasilkan pembacaan yang tidak konsisten karena fluktuasi arus/tegangan atau prosedur pengembangan film yang bervariasi. Mitech XXHA-2005 menyelesaikan ini dengan stabilisasi mA/KV berbasis mikrokomputer dan pengaturan darkroom yang terintegrasi (20°C±2°C). Hasilnya, tingkat kegelapan film (blackness) selalu mencapai ≥1.5 secara konsisten, mengurangi subjektivitas interpretasi dan kebutuhan untuk re-test, sehingga data inspeksi lebih dapat dipercaya dan traceable.

Risiko keselamatan dan kepatuhan apa yang bisa dikurangi dengan alat ini?

Penggunaan sinar-X tanpa alat yang memiliki proteksi memadai berisiko terhadap paparan radiasi bagi operator dan ketidakpatuhan terhadap peraturan keselamatan radiasi (seperti BAPETEN di Indonesia). Mitech XXHA-2005 mengurangi risiko ini melalui fitur delay start (agar operator menjauh), insulasi SF6 yang aman, dan siklus kerja 1:1 yang mencegah overheating. Alat ini mendukung proses yang terkontrol, memudahkan perusahaan memenuhi standar keselamatan dan regulasi wajib dalam pengujian NDT.

Bagaimana perusahaan mengimplementasikan alat ini dalam workflow yang ada?

Implementasi dapat dimulai dengan melatih teknisi NDT bersertifikasi untuk mengoperasikan alat. CV Java Multi Mandiri sebagai distributor dapat mendukung dengan pelatihan operasional dasar. Alat ini diintegrasikan pada titik inspeksi akhir (final inspection) untuk produk kritis, atau dalam jadwal inspeksi rutin (preventive maintenance) untuk aset. Tim kami dapat membantu menganalisis workflow Anda dan merekomendasikan titik penerapan yang paling berdampak untuk meningkatkan kualitas dan efisiensi.
