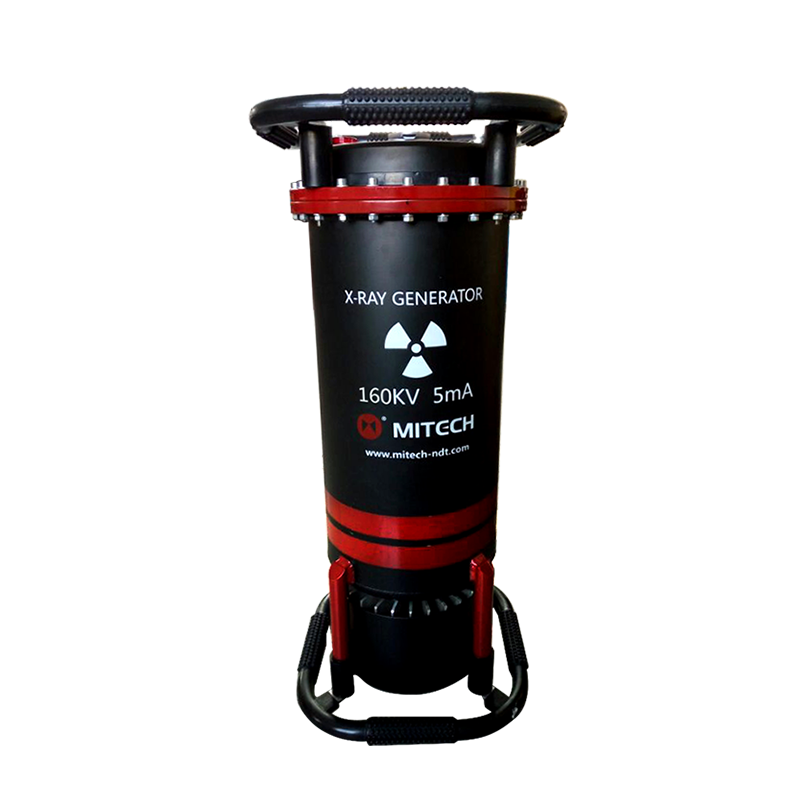

Mengenal Mitech XXHA-1605 Ray Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? Mitech XXHA-1605 adalah generator sinar-X portabel yang dirancang khusus untuk pengujian tanpa rusak (Non-Destructive Testing/NDT) metode radiografi. Alat ini menghasilkan sinar-X hingga 160kV untuk menembus material dan mendeteksi cacat internal seperti retak, porositas, atau inklusi yang tidak terlihat oleh mata.
Untuk apa? Alat ini digunakan untuk melakukan inspeksi kualitas material dan sambungan las pada berbagai komponen industri. Dengan memanfaatkan perbedaan tingkat penyerapan sinar-X oleh ketebalan dan densitas material, alat ini menampilkan citra cacat internal secara visual pada film radiografi, memungkinkan evaluasi yang objektif dan terdokumentasi.
Untuk siapa? Mitech XXHA-1605 sangat cocok untuk teknisi NDT, inspektor kualitas, kontraktor konstruksi, dan perusahaan di bidang fabrikasi logam, minyak & gas, pembuatan bejana tekan, perkeretaapian, serta pemeliharaan infrastruktur seperti jembatan dan pipa yang membutuhkan inspeksi lapangan yang andal.

Teknologi yang Dipakai & Kelebihan dari Mitech XXHA-1605 Ray Flaw Detector

Desain Portabel dan Ringkas: Dengan berat generator hanya 15 kg dan kontroler 12 kg, alat ini mudah dibawa dan dioperasikan di lokasi proyek yang sulit dijangkau atau lingkungan kerja yang keras. Dimensinya yang kompak memudahkan penyimpanan dan transportasi.
Sistem Insulasi SF6 yang Stabil: Menggunakan gas SF6 (Sulfur Hexafluoride) sebagai media insulasi, yang memberikan stabilitas tegangan tinggi yang sangat baik dan keandalan operasional, bahkan dalam kondisi lapangan yang bervariasi.
Kontrol Parameter yang Presisi: Dilengkapi dengan unit kontrol mikrokomputer yang memungkinkan pengaturan tegangan tabung (KV) secara kontinu dari 60kV hingga 160kV dan arus tabung maksimal 5mA. Ini memungkinkan penyesuaian yang tepat sesuai dengan jenis dan ketebalan material yang diuji, memastikan akurasi dan ketepatan hasil radiografi.
Fitur Keamanan dan Perlindungan Lengkap: Dilengkapi dengan proteksi suhu berlebih (over temperature), proteksi arus (over/under mA), dan proteksi tegangan (over voltage). Sistem akan otomatis mematikan tegangan tinggi jika terdeteksi kondisi tidak normal, melindungi tabung sinar-X dari kerusakan.
Pengoperasian yang User-Friendly: Menampilkan kode error yang jelas (seperti “LA” untuk low mA, “PT” untuk over temperature) pada layar digital, memudahkan penyetelan dan troubleshooting. Fitur start delay memungkinkan operator memiliki waktu untuk menjauh dari area paparan sebelum sinar-X diaktifkan.
Siklus Kerja yang Terkontrol: Dirancang dengan rasio kerja:istirahat (duty cycle) ketat 1:1, memastikan tabung sinar-X tidak overheated dan memperpanjang umur pakai alat. Kipas pendingin tetap berjalan selama periode istirahat untuk menjaga suhu optimal.
Kesesuaian dengan Standar Pengujian: Parameter eksposur seperti waktu tetap 5 menit dan jarak fokus-film 600mm membantu dalam menstandardisasi prosedur pengujian, mendukung kepatuhan terhadap standar kalibrasi dan prosedur NDT industri.

Aplikasi Penggunaan Mitech XXHA-1605 Ray Flaw Detector di Berbagai Industri

Industri Fabrikasi dan Konstruksi Baja: Untuk inspeksi sambungan las pada struktur bangunan, jembatan, dan menara. Mendeteksi cacat seperti retak dingin, porositas, dan inklusi terak yang dapat mengancam integritas struktur.
Industri Minyak, Gas, dan Petrokimia: Memeriksa cacat internal pada pipa penyalur, bejana penyimpanan (storage tank), dan heat exchanger. Penting untuk program pemeliharaan preventif dan menjamin keamanan operasional fasilitas.
Pabrikasi Pipa dan Bejana Tekan (Pressure Vessel): Melakukan quality control pada lasan longitudinal dan sirkumferensial pipa serta badan bejana tekan sebelum instalasi, sesuai dengan standar ketat ASME dan API.
Industri Perkeretaapian dan Otomotif: Menguji komponen kritis seperti roda kereta, sambungan rel, atau bagian chassis kendaraan untuk mendeteksi cacat fatigue crack atau material flaw yang berpotensi menyebabkan kegagalan.
Pemeliharaan Infrastruktur: Digunakan dalam inspeksi rutin atau investigasi kegagalan pada konstruksi seperti jembatan, jalur pipa, dan menara komunikasi, di mana akses lapangan menjadi tantangan utama.
Industri Pembuatan Kapal (Shipbuilding): Untuk menguji kualitas las pada lambung kapal, sekat, dan komponen lainnya, memastikan keselamatan dan daya tahan kapal di lingkungan laut yang korosif.
Pabrikasi Komponen Industri Umum: Sebagai alat riset dan quality control dalam proses produksi casting (cor logam), forging, dan komponen mesin untuk memastikan tidak ada cacat internal sebelum assembly.
Layanan Jasa Inspeksi dan Laboratorium NDT: Menjadi peralatan inti bagi perusahaan penyedia jasa inspeksi pihak ketiga atau laboratorium pengujian yang membutuhkan alat radiografi portabel untuk survei di berbagai lokasi klien.

Harga Mitech XXHA-1605 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, kami di CV Java Multi Mandiri menyediakan Mitech XXHA-1605 Ray Flaw Detector dengan kualitas asli dan garansi resmi. Kami memahami bahwa setiap proyek dan kebutuhan inspeksi memiliki spesifikasi yang unik. Oleh karena itu, kami tidak hanya menawarkan produk, tetapi juga solusi lengkap yang mencakup konsultasi teknis, pelatihan pengoperasian, dan dukungan purna jual. Untuk mendapatkan penawaran harga yang kompetitif, informasi spesifikasi detail, dan konsultasi mengenai kesesuaian alat dengan aplikasi Anda, jangan ragu untuk menghubungi tim spesialis kami. Komitmen kami adalah membuat alat uji dan ukur jadi lebih mudah, pasti, dan terpercaya bagi industri di seluruh Indonesia. Hubungi kami segera di nomor +6285-1596-91822 atau melalui halaman contact us di website kami untuk diskusi lebih lanjut.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	220×220×630
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	15
Maximum penetration(Q235)
Maximum penetration(Q235)	15
Radiation angle
Radiation angle	360°×40°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	1.0×2.5
Output voltage（KV）
Output voltage（KV）	60-160

Apa masalah umum di industri fabrikasi yang diatasi alat ini?

Masalah umumnya adalah ketidakmampuan mendeteksi cacat internal seperti retak, porositas, atau inklusi pada sambungan las atau material cor tanpa merusak komponen. Metode inspeksi visual saja tidak cukup. Mitech XXHA-1605 menjadi solusi praktis dengan memberikan ‘foto’ internal material melalui radiografi, sehingga cacat yang tersembunyi dapat teridentifikasi secara objektif sebelum komponen dipasang, mencegah kegagalan di kemudian hari.

Bagaimana alat ini meningkatkan efisiensi proses atau mengurangi downtime?

Sebelumnya, inspeksi komponen besar mungkin memerlukan pengiriman ke laboratorium tetap yang mahal dan memakan waktu, menyebabkan downtime produksi panjang. Dengan portabilitas Mitech XXHA-1605, inspeksi dapat dilakukan langsung di lokasi pabrikasi atau proyek. Prosedur eksposur yang terstandarisasi (waktu 5 menit, jarak 600mm) juga mempercepat proses setup dan pengujian, mengurangi waktu tunggu hasil dan mempercepat pengambilan keputusan untuk perbaikan.

Bagaimana alat ini meningkatkan akurasi dan konsistensi data dibanding metode lama?

Metode inspeksi manual sangat bergantung pada subjektivitas operator dan mungkin melewatkan cacat halus. Mitech XXHA-1605 mengatasi ini dengan output sinar-X yang stabil berkat kontrol mA dan sistem insulasi SF6, menghasilkan kontras gambar yang konsisten di setiap film. Data berupa film radiografi memberikan bukti fisik yang permanen dan dapat dibandingkan dari waktu ke waktu, menghilangkan variasi interpretasi dan mendukung proses kalibrasi serta audit kualitas yang lebih terpercaya.

Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan alat ini?

Alat ini secara signifikan mengurangi risiko kegagalan struktural akibat cacat material yang tidak terdeteksi, yang dapat menyebabkan kecelakaan kerja, kerusakan lingkungan, dan tuntutan hukum. Dari sisi kepatuhan, hasil radiografi dari XXHA-1605 mendukung pemenuhan standar internasional seperti SNI, ASME, API, atau AWS yang mensyaratkan inspeksi NDT untuk sambungan kritis. Dokumentasi film yang dihasilkan juga menjadi bukti due diligence dalam menjaga keselamatan dan kualitas produk.

Bagaimana perusahaan mengimplementasikan alat ini dalam workflow yang ada?

Implementasi dimulai dengan mengidentifikasi titik kritis dalam proses produksi atau pemeliharaan yang memerlukan inspeksi NDT. Operator yang ditugaskan harus bersertifikat NDT Level II Radiografi. CV Java Multi Mandiri dapat mendukung dengan memberikan pelatihan pengoperasian dasar, rekomendasi prosedur pengujian standar (SOP), dan konsultasi teknis untuk interpretasi hasil awal. Alat ini kemudian diintegrasikan ke dalam tahap quality control, baik untuk sampling maupun inspeksi 100%, dengan hasil film menjadi bagian dari laporan inspeksi dan record produk.
