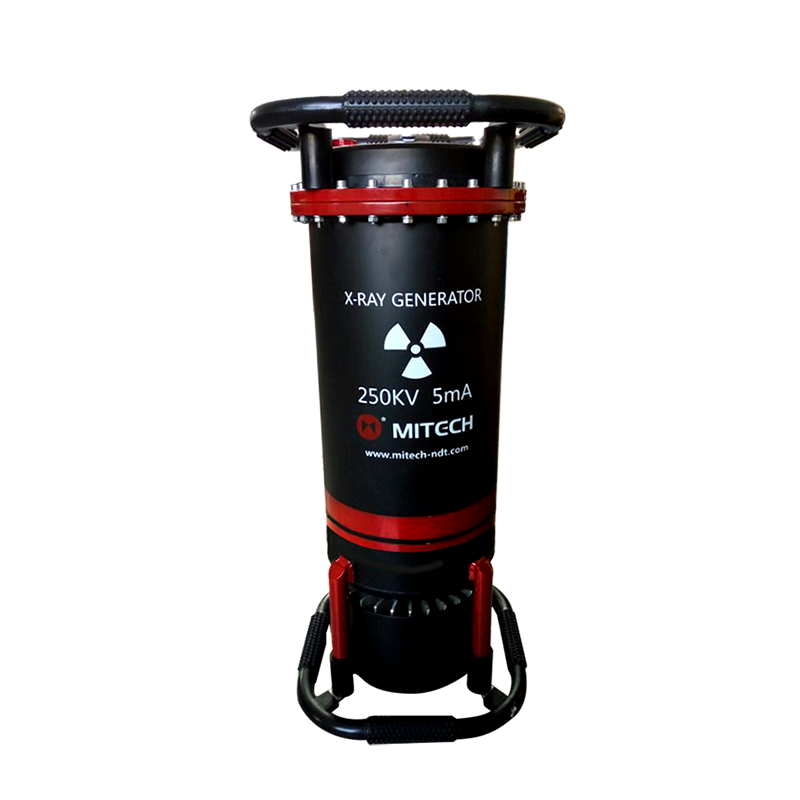

Mengenal Mitech XXH-2505 Ray Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? Mitech XXH-2505 Ray Flaw Detector adalah sistem radiografi portabel canggih yang dirancang untuk melakukan pengujian tak merusak (Non-Destructive Testing/NDT) dengan memanfaatkan sinar-X. Alat ini menghasilkan gambar radiografi internal material pada film, memungkinkan identifikasi cacat seperti retak, porositas, inklusi, dan ketidaksempurnaan lasan yang tidak terlihat oleh mata telanjang. Dengan arus tabung maksimum 5mA dan rentang tegangan 130-250KV, alat ini menawarkan kemampuan penetrasi yang optimal untuk berbagai ketebalan material.
Untuk apa? Alat ini digunakan secara khusus untuk inspeksi kualitas dan keamanan material dalam proses produksi dan pemeliharaan. Fungsinya adalah mendeteksi cacat internal pada logam, komposit, dan sambungan las tanpa perlu merusak atau membongkar komponen yang diuji. Proses ini sangat penting untuk memastikan integritas struktural, mencegah kegagalan prematur, dan mematuhi standar keselamatan industri yang ketat seperti yang berlaku di sektor tekanan tinggi dan beban kritis.
Untuk siapa? Mitech XXH-2505 sangat cocok untuk teknisi NDT, insinyur kualitas, supervisor produksi, dan kontraktor inspeksi yang bekerja di lapangan atau di dalam pabrik. Pengguna utamanya berasal dari industri fabrikasi baja, konstruksi pipa dan boiler, industri minyak & gas (hulu dan hilir), galangan kapal dan offshore, serta manufaktur komponen penerbangan dan dirgantara yang memerlukan alat portabel yang andal di lingkungan kerja yang menantang.

Teknologi yang dipakai/Kelebihan dari Mitech XXH-2505 Ray Flaw Detector

Desain Portabel dan Ringkas: Dengan berat generator hanya 33 kg dan controller 12 kg, serta dimensi yang kompak, alat ini mudah dibawa dan dioperasikan di lokasi kerja yang sulit dijangkau, seperti ketinggian, kapal, atau rig lepas pantai. Kemampuan portabel ini menjadikannya mitra ideal untuk unit pembangkit listrik dan pekerjaan lapangan di berbagai lingkungan yang keras.
Kontrol Mikrokomputer dan Stabilitas Tinggi: Dilengkapi dengan sistem kontrol mikrokomputer yang cerdas, alat ini menawarkan pengaturan parameter yang presisi. Unit stabilisasi mA (miliampere) menjaga arus tabung sinar-X tetap konstan, sementara unit kontrol KV (kilovolt) memungkinkan penyesuaian tegangan tube secara kontinu untuk menyesuaikan dengan jenis dan ketebalan material yang berbeda, memastikan kualitas gambar radiografi yang konsisten.
Sistem Proteksi dan Keamanan Lengkap: Dilengkapi dengan berbagai fitur proteksi seperti proteksi suhu berlebih (over-temperature), proteksi arus berlebih (over-current), dan proteksi tegangan berlebih (over-voltage). Sistem akan secara otomatis mematikan tegangan tinggi jika terdeteksi kondisi abnormal, melindungi tabung sinar-X dari kerusakan. Fitur start delay juga memungkinkan operator untuk meninggalkan area bahaya sebelum paparan dimulai.
Insulasi SF6 dan Performa Andal: Menggunakan gas Sulfur Hexafluoride (SF6) sebagai media insulasi, yang dikenal memiliki kekuatan dielektrik tinggi. Ini memastikan isolasi yang efektif dan keandalan operasional yang tinggi, bahkan dalam kondisi kerja yang beragam. Siklus kerja alat ini mengikuti rasio ketat 1:1 (waktu kerja : waktu istirahat), memastikan durabilitas dan umur pakai yang panjang.
Kemudahan Operasi dan Pemeliharaan: Antarmuka pengguna yang sederhana dengan tombol knob untuk pengaturan waktu dan KV, serta display digital yang jelas, membuat operasi menjadi mudah dipelajari. Sistem diagnostik yang terintegrasi menampilkan kode error spesifik (seperti “LA” untuk low mA, “HA” untuk high mA) untuk mempermudah pemecahan masalah dasar.
Kompatibilitas dengan Film Radiografi Standar: Dirancang untuk bekerja optimal dengan film Tianjin III yang dilapisi foil timbal dua sisi, menghasilkan gambar cacat yang tajam, kontras tinggi, dan dapat disimpan sebagai bukti fisik untuk dokumentasi kualitas dan audit. Proses darkroom standar (pengembangan 5 menit pada suhu 20°C±2°C) dapat diterapkan.
Kemampuan Penetrasi yang Kuat: Dengan daya penetrasi maksimum hingga 37mm pada material baja Q235, alat ini mampu menginspeksi komponen dengan ketebalan signifikan yang umum ditemui di industri berat. Sudut radiasi 360° x 25° memberikan fleksibilitas dalam penempatan dan pencahayaan objek uji.

Aplikasi Penggunaan Mitech XXH-2505 Ray Flaw Detector di Berbagai Industri

Fabrikasi dan Konstruksi Baja: Memeriksa kualitas sambungan las pada struktur bangunan, jembatan, dan menara. Mendeteksi cacat seperti retak, slag inclusion, dan lack of fusion yang dapat melemahkan integritas struktural, sehingga mencegah potensi risiko kegagalan konstruksi.
Industri Pipa dan Boiler: Melakukan inspeksi rutin dan turn-around pada sambungan las pipa penyalur minyak, gas, dan uap bertekanan tinggi. Alat ini membantu mengidentifikasi korosi undercut, cacat root pass, dan ketidaksempurnaan lainnya yang berisiko menyebabkan kebocoran atau ledakan.
Industri Minyak, Gas, dan Petrokimia: Digunakan untuk pengujian peralatan statis seperti vessel, tangki penyimpanan, dan heat exchanger di fasilitas onshore dan offshore. Inspeksi radiografi memastikan keamanan operasional dan kepatuhan terhadap standar API dan ASME.
Pembuatan Kapal dan Offshore: Menguji sambungan las pada lambung kapal, dek, dan struktur anjungan lepas pantai. Deteksi dini cacat pada material dan lasan sangat penting untuk menjamin keselamatan kapal di laut dan ketahanan struktur terhadap beban dinamis.
Industri Penerbangan dan Dirgantara: Meskipun memerlukan spesifikasi yang lebih khusus, prinsip alat ini dapat diterapkan untuk inspeksi komponen casting tertentu atau untuk tujuan pendidikan dan pelatihan dalam teknologi NDT radiografi. Keakuratan dan presisi alat ini mendukung proses quality control yang ketat.
Manufaktur Pressure Vessel dan Bejana Tekan: Merupakan alat wajib dalam sertifikasi dan quality control pembuatan tabung gas, ketel uap, dan bejana bertekanan lainnya. Hasil radiografi menjadi bukti objektif bahwa produk memenuhi kode desain dan regulasi keselamatan.
Pemeliharaan dan Perbaikan (MRO): Digunakan untuk evaluasi kerusakan pada komponen yang dicurigai mengalami fatigue crack atau korosi internal selama masa pakainya. Metode non-destruktif ini memungkinkan penilaian tanpa merusak komponen yang masih berharga.
Pendidikan dan Pelatihan NDT: Institusi pendidikan teknik dan pusat pelatihan sertifikasi NDT dapat menggunakan alat ini sebagai perangkat praktik untuk memperkenalkan siswa pada prinsip dasar, teknik exposure, dan interpretasi gambar radiografi, membekali mereka dengan keterampilan yang dibutuhkan industri.

Harga Mitech XXH-2505 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, kami di CV Java Multi Mandiri memahami bahwa investasi dalam peralatan inspeksi seperti Mitech XXH-2505 adalah keputusan strategis untuk menjamin kualitas dan keselamatan operasional Anda. Kami tidak hanya menawarkan produk, tetapi juga solusi lengkap yang mencakup konsultasi teknis untuk memastikan alat ini sesuai dengan aplikasi spesifik Anda, dukungan kalibrasi, serta layanan purna jual yang responsif. Untuk mendapatkan penawaran harga yang kompetitif, informasi spesifikasi detail, dan diskusi mengenai kebutuhan inspeksi radiografi Anda, jangan ragu untuk menghubungi tim ahli kami melalui telepon di +6285-1596-91822 atau dengan mengunjungi halaman contact us di website kami. Kami siap membantu Anda menemukan solusi pengujian non-destruktif yang tepat, menjadikan proses alat uji dan ukur lebih mudah, pasti, dan terpercaya untuk bisnis Anda.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	320×320×750
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	33
Maximum penetration(Q235)
Maximum penetration(Q235)	37
Radiation angle
Radiation angle	360°×25°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	1.0×2.4
Output voltage（KV）
Output voltage（KV）	130-250

Apa masalah umum di industri fabrikasi dan minyak & gas yang diatasi alat ini?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak, porositas, inklusi) pada sambungan las dan material casting tanpa merusaknya. Inspeksi visual saja tidak cukup. Mitech XXH-2505 menjadi solusi praktis dengan memberikan ‘foto’ internal material melalui radiografi, mengungkap cacat tersembunyi yang berpotensi menyebabkan kegagalan struktural, kebocoran, atau kecelakaan, sehingga memungkinkan perbaikan sebelum komponen dipasang atau digunakan.

Bagaimana alat ini meningkatkan efisiensi proses dan mengurangi downtime?

Sebelumnya, inspeksi komponen besar mungkin memerlukan pengiriman ke lab khusus atau penggunaan alat radiografi stasioner yang mahal dan tidak fleksibel, menyebabkan downtime panjang. Dengan portabilitas Mitech XXH-2505, inspeksi dapat dilakukan langsung di lokasi (on-site) saat produksi atau pemeliharaan berlangsung. Hasil yang cepat (dengan exposure time yang dapat diatur) memungkinkan keputusan perbaikan segera, mengurangi waktu tunggu dan mempercepat proses release material atau peralatan, yang pada akhirnya menghemat biaya operasional.

Bagaimana akurasi dan konsistensi data alat ini dibandingkan metode inspeksi manual?

Metode inspeksi manual seperti penetrant testing (PT) atau magnetic particle testing (MT) sangat bergantung pada keterampilan operator dan hanya mendeteksi cacat permukaan. Radiografi dengan Mitech XXH-2505 memberikan bukti objektif dan terukur berupa film yang menunjukkan ukuran, bentuk, dan lokasi cacat internal secara akurat. Gambar ini dapat dianalisis oleh berbagai ahli dan disimpan sebagai rekaman permanen, menghilangkan subjektivitas dan variasi yang sering terjadi dalam inspeksi visual, sehingga meningkatkan konsistensi dan keandalan penilaian kualitas.

Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan alat ini?

Penggunaan alat ini secara signifikan mengurangi risiko kegagalan peralatan akibat cacat material yang tidak terdeteksi, yang dapat berujung pada kecelakaan kerja, pencemaran lingkungan, dan kerugian finansial besar. Dari sisi kepatuhan, alat ini mendukung pemenuhan standar internasional dan regulasi nasional yang ketat (seperti SNI, ASME, API, AWS) yang mewajibkan inspeksi NDT radiografi untuk komponen kritis. Dokumentasi film radiografi berfungsi sebagai bukti audit trail yang kuat untuk sertifikasi dan asuransi, menunjukkan komitmen perusahaan terhadap kualitas dan keselamatan.

Bagaimana perusahaan dapat mengimplementasikan alat ini dalam workflow yang ada?

Implementasi dimulai dengan mengidentifikasi titik kritis dalam proses produksi atau pemeliharaan yang memerlukan inspeksi internal. Operator yang ditugaskan harus memiliki sertifikasi Level I atau II dalam Radiographic Testing (RT). CV Java Multi Mandiri dapat mendukung dengan memberikan pelatihan operasional dasar, konsultasi tentang teknik exposure yang optimal untuk material Anda, serta panduan penyusunan prosedur inspeksi. Kami juga menyediakan layanan dukungan teknis untuk memastikan alat terintegrasi dengan mulus ke dalam sistem jaminan kualitas perusahaan Anda, dari penerimaan material hingga final inspection.
