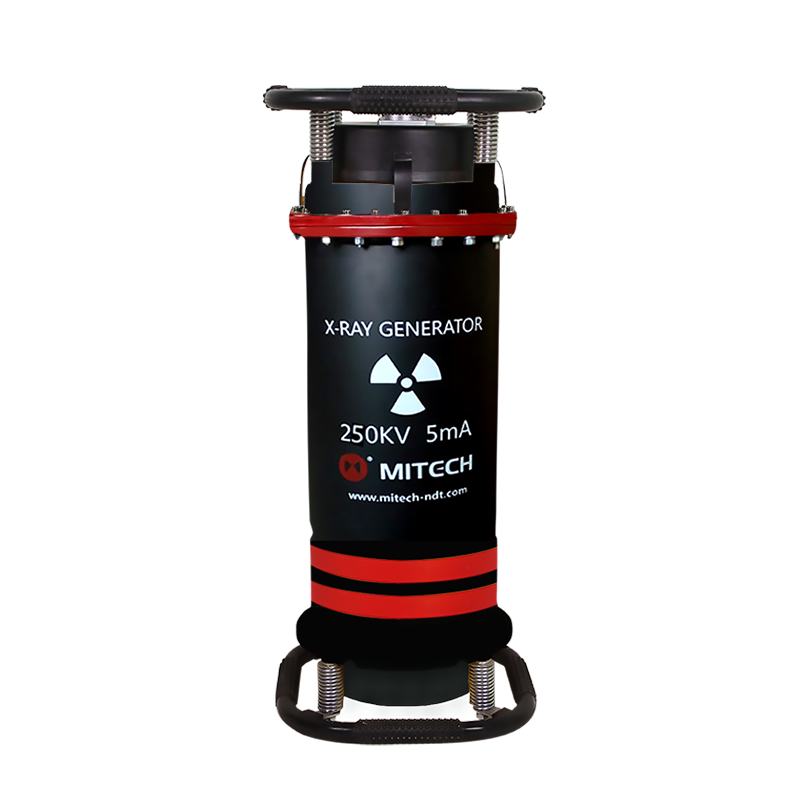

Mengenal Mitech XXGHA-2505 Ray Flaw Detector: Solusi Radiografi Portabel untuk Inspeksi Material

Ini alat apa? Mitech XXGHA-2505 adalah sebuah sistem generator sinar-X portabel yang dirancang khusus untuk pengujian tanpa rusak (Non-Destructive Testing/NDT). Alat ini menghasilkan sinar-X dengan arus tabung hingga 5mA dan tegangan 130-250KV untuk menembus material dan mendeteksi cacat internal seperti porositas, retak, atau inklusi pada material logam tanpa merusak benda uji.
Untuk apa? Alat ini digunakan untuk melakukan inspeksi radiografi dengan metode film, di mana hasil pencitraan cacat direkam pada film khusus (Tianjin III) dan dikembangkan di ruang gelap. Aplikasi utamanya adalah memastikan kualitas dan integritas material pada proses fabrikasi, konstruksi, dan pemeliharaan, sehingga mencegah kegagalan struktur yang berpotensi berbahaya dan mahal.
Untuk siapa? Mitech XXGHA-2505 diperuntukkan bagi teknisi NDT, inspektor kualitas di industri, kontraktor konstruksi, serta perusahaan di sektor minyak & gas, pembangkit listrik, fabrikasi logam, dan manufaktur komponen tekanan. Alat ini ideal untuk tim yang membutuhkan solusi inspeksi yang dapat dibawa ke lokasi proyek yang sulit dijangkau.

Teknologi dan Kelebihan dari Mitech XXGHA-2505 Ray Flaw Detector

Portabilitas dan Desain Ringkas: Dengan berat generator hanya 33 kg dan controller 12 kg, alat ini mudah dibawa dan dioperasikan di berbagai lokasi lapangan. Desainnya yang ringkas memungkinkan inspeksi di ruang terbatas, seperti di dalam kapal, platform minyak, atau area konstruksi jembatan.
Sistem Radiografi yang Andal dan Konsisten: Menggunakan film Tianjin III dengan foil timbal dua sisi untuk menghasilkan citra cacat yang tajam dan kontras tinggi. Proses pengembangan ruang gelap yang terkontrol (suhu 20°C±2°C) menjamin konsistensi dan keakuratan hasil inspeksi dari waktu ke waktu.
Pengaturan Parameter yang Fleksibel dan Presisi: Dilengkapi dengan kontrol KV (kilovolt) yang dapat disesuaikan secara kontinu dari 130 hingga 250KV, memungkinkan penyesuaian daya tembus sesuai dengan ketebalan dan jenis material. Unit stabilisasi mA memastikan arus tabung sinar-X tetap konstan pada 5mA, memberikan eksposur yang seragam.
Keamanan dan Perlindungan Tingkat Tinggi: Mengadopsi sistem isolasi gas SF6 (Sulfur Hexafluoride) yang efektif dan stabil, meningkatkan keamanan operasi perangkat bertegangan tinggi. Dilengkapi dengan berbagai fitur proteksi otomatis seperti proteksi suhu berlebih (over-temperature), proteksi arus berlebih (over-current), dan proteksi tegangan berlebih (over-voltage).
Kontrol Mikroprosesor dan Interface yang User-Friendly: Dikendalikan oleh sistem mikrokomputer yang menampilkan informasi waktu eksposur, kode error, dan status operasi pada layar digital. Fitur start delay memungkinkan operator memiliki waktu untuk menjauh dari area radiasi sebelum eksposur dimulai.
Daya Tahan untuk Lingkungan Kerja Keras: Dirancang untuk beroperasi dalam rentang suhu lingkungan yang luas, dari -25°C hingga 40°C, dengan toleransi kelembaban relatif hingga 85%. Kinerjanya tetap stabil meski bekerja sama dengan unit pembangkit listrik di lokasi terpencil.
Siklus Kerja yang Terkendali: Mengikuti rasio kerja:istirahat (duty cycle) ketat 1:1, yang melindungi tabung sinar-X dari panas berlebih dan memastikan umur pakai yang panjang serta keandalan alat.

Aplikasi Penggunaan Mitech XXGHA-2505 di Berbagai Industri

Industri Fabrikasi Logam dan Pengecoran: Mendeteksi cacat internal seperti shrinkage, porositas, dan inklusi terak pada produk coran logam (besi tuang, baja, aluminium). Memastikan kualitas material sebelum diproses lebih lanjut atau dikirim ke pelanggan.
Sektor Minyak, Gas, dan Petrokimia: Melakukan inspeksi rutin dan turn-around pada sambungan las pipa, flange, vessel, dan tangki penyimpanan. Mendeteksi cacat fatigue crack, lack of fusion, atau korosi bawah permukaan yang dapat menyebabkan kebocoran berbahaya.
Pembangkit Listrik dan Energi: Memeriksa integritas las pada boiler, pipa steam bertekanan tinggi, turbin, dan struktur pendukung. Mencegah downtime yang tidak terencana dan potensi kecelakaan akibat kegagalan material pada suhu dan tekanan operasional ekstrem.
Konstruksi dan Infrastruktur Jembatan: Menguji kualitas las pada sambungan struktur baja, kabel baja, dan komponen penahan beban kritis. Memastikan kepatuhan terhadap standar keselamatan konstruksi sebelum, selama, dan setelah proses pembangunan.
Industri Perkapalan dan Offshore: Inspeksi blok kapal, sambungan las pada lambung, dan struktur platform lepas pantai. Alat portabel ini sangat cocok untuk bekerja di dok kapal atau platform yang memiliki ruang terbatas dan akses yang sulit.
Manufaktur Komponen Tekanan dan Bejana: Verifikasi kualitas las longitudinal dan circumferential pada tabung gas, silinder, dan bejana tekan sesuai dengan standar seperti ASME, API, atau SNI. Menjamin keamanan produk akhir bagi pengguna.
Pemeliharaan, Perbaikan, dan Overhaul (MRO): Digunakan dalam kegiatan pemeliharaan preventif dan korektif untuk mengevaluasi tingkat kerusakan atau degradasi material pada aset yang sudah beroperasi, membantu dalam perencanaan perbaikan yang tepat sasaran.
Industri Dirgantara dan Kereta Api: Meski memerlukan spesifikasi yang lebih ketat, prinsip radiografi portabel dapat diterapkan untuk inspeksi komponen tertentu dalam konteks MRO, seperti pemeriksaan las pada rangka atau komponen pendukung.

Harga Mitech XXGHA-2505 & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, CV Java Multi Mandiri menyediakan Mitech XXGHA-2505 Ray Flaw Detector dengan jaminan kualitas orisinal, sertifikasi, dan dukungan purna jual yang lengkap. Kami memahami bahwa investasi dalam alat inspeksi seperti ini adalah keputusan strategis untuk menjamin kualitas dan keselamatan operasi Anda. Oleh karena itu, kami menawarkan konsultasi teknis gratis untuk membantu Anda mengevaluasi kesesuaian alat dengan kebutuhan spesifik aplikasi dan standar yang berlaku di industri Anda. Untuk mendapatkan penawaran harga yang kompetitif, informasi spesifikasi detail, serta opsi pelatihan operator, jangan ragu untuk menghubungi tim ahli kami melalui halaman contact us di website kami atau langsung via telepon di +6285-1596-91822. Percayakan kebutuhan alat ukur Anda pada kami, karena kami berkomitmen untuk membuat alat uji dan ukur jadi lebih mudah, pasti, dan terpercaya bagi bisnis Anda.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension	320×320×690
Controller weight（kg）
Controller weight	12
Generator weight（kg）
Generator weight	33
Maximum penetration(Q235)
Maximum penetration	34
Radiation angle
Radiation angle	360°×30°
Focus dimension（mm×mm）
Focus dimension	1.0×2.5
Output voltage（KV）
Output voltage	130-250

Apa masalah umum di industri fabrikasi dan konstruksi yang diatasi alat ini?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak, porositas, inklusi) pada material logam setelah proses pengelasan atau pengecoran tanpa merusak produk itu sendiri. Inspeksi visual saja tidak cukup. Mitech XXGHA-2505 menjadi solusi praktis dengan memberikan ‘foto’ internal material melalui radiografi portabel, sehingga cacat tersembunyi dapat diidentifikasi sebelum produk digunakan, mencegah kegagalan struktur yang berbiaya tinggi dan berbahaya.

Bagaimana alat ini meningkatkan efisiensi proses dan mengurangi downtime?

Sebelumnya, inspeksi radiografi seringkali memerlukan pengiriman komponen besar ke lab tetap atau menunggu tim dengan peralatan besar datang, yang memakan waktu dan menghentikan produksi. Dengan portabilitas Mitech XXGHA-2505, inspeksi dapat dilakukan langsung di lokasi produksi atau proyek. Waktu eksposur yang telah dioptimalkan (misalnya, standar 5 menit) dan proses yang terstandarisasi mengurangi waktu tunggu hasil, memungkinkan keputusan perbaikan atau kelanjutan proses dibuat lebih cepat, sehingga meminimalkan gangguan pada alur kerja.

Bagaimana produk ini meningkatkan akurasi dan konsistensi data dibanding metode lama?

Metode inspeksi manual atau yang mengandalkan peralatan lama sering kali menghasilkan pembacaan yang subjektif atau tidak konsisten karena variasi dalam pengaturan parameter dan kondisi pengembangan film. Mitech XXGHA-2505 menyelesaikan ini dengan kontrol mikroprosesor yang menstabilkan mA dan KV secara presisi, serta rekomendasi parameter yang terstandar (seperti jarak fokus-film 600mm). Hasilnya adalah film dengan tingkat kegelapan (density) dan kontras yang konsisten, mengurangi interpretasi yang salah dan kebutuhan untuk pengujian ulang (re-check) yang memakan biaya.

Risiko kualitas, keselamatan, atau ketidakpatuhan apa yang dapat dikurangi dengan alat ini?

Alat ini secara langsung mengurangi risiko kegagalan material yang dapat menyebabkan kecelakaan kerja, kebocoran material berbahaya, atau keruntuhan struktur. Dari sisi kepatuhan, hasil radiografi dari XXGHA-2505 menyediakan dokumentasi fisik (film) yang dapat disimpan sebagai bukti audit bahwa inspeksi telah dilakukan sesuai standar internasional seperti ISO, ASME, atau SNI. Ini membantu perusahaan memenuhi kewajiban regulasi, sertifikasi produk, dan persyaratan kontrak klien, sekaligus membangun reputasi untuk kualitas dan keselamatan.

Bagaimana perusahaan dapat mengimplementasikan alat ini dalam alur kerja yang ada?

Implementasi dimulai dengan mengidentifikasi titik kritis dalam proses produksi atau pemeliharaan yang memerlukan inspeksi NDT. Alat ini sebaiknya dioperasikan oleh teknisi NDT bersertifikat atau personel yang telah mendapatkan pelatihan khusus. CV Java Multi Mandiri dapat mendukung dengan memberikan panduan operasi, pelatihan dasar, dan konsultasi mengenai penyiapan area kerja yang aman (termasuk zonasi radiasi). Integrasi yang sukses melibatkan pembuatan prosedur operasi standar (SOP) baru yang memasukkan langkah-langkah radiografi portabel ini, sehingga menjadi bagian yang mulus dari sistem jaminan kualitas perusahaan.
