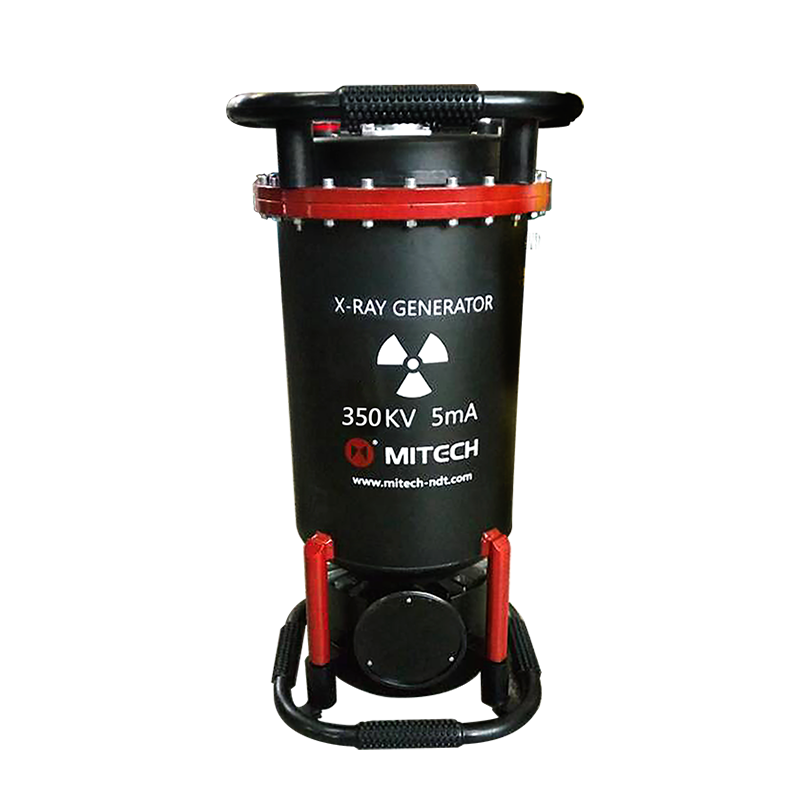

Mengenal Mitech XXG-3505 Ray Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? Mitech XXG-3505 adalah generator sinar-X portabel yang dirancang khusus untuk Radiographic Testing (RT) atau pengujian radiografi non-destruktif. Alat ini menghasilkan sinar-X untuk mencitrakan struktur internal material tanpa merusaknya, mendeteksi cacat seperti porositas, retak, atau inklusi yang tidak terlihat oleh mata.
Untuk apa? Alat ini digunakan untuk melakukan inspeksi kualitas material dan sambungan las pada berbagai komponen industri. Dengan memanfaatkan perbedaan tingkat penyerapan sinar-X oleh material, alat ini mampu menampilkan ukuran, bentuk, dan lokasi cacat internal secara visual pada film radiografi dengan hasil yang jelas dan dapat disimpan sebagai dokumentasi permanen.
Untuk siapa? Mitech XXG-3505 diperuntukkan bagi teknisi NDT, inspektor quality control, engineer di bidang fabrikasi, serta perusahaan di sektor manufaktur berat, minyak & gas, pembangkit listrik, dan konstruksi yang membutuhkan solusi inspeksi internal yang portabel, andal, dan presisi.

Teknologi yang dipakai/Kelebihan dari Mitech XXG-3505 Ray Flaw Detector

Portabilitas dan Desain Ringkas: Dirancang dengan struktur yang ringan dan kompak, memudahkan operasi di lapangan, lokasi konstruksi, atau area kerja yang terbatas. Berat generator hanya 37 kg dan kontroler 12 kg, didukung dengan dimensi paket yang efisien untuk mobilitas tinggi.
Proses Inspeksi Cepat: Menawarkan waktu paparan (exposure time) yang singkat, hanya 5 menit, yang mempercepat proses pemeriksaan secara signifikan dibandingkan metode konvensional. Jarak fokus ke film yang optimal (600mm) juga berkontribusi pada efisiensi setup.
Sistem Pengembangan Film Terintegrasi dan Presisi: Dilengkapi dengan spesifikasi pengembangan film darkroom yang terkontrol ketat pada suhu 20°C±2°C selama 5 menit, menghasilkan tingkat kegelapan (blackness) konsisten ≥1.5. Menggunakan film Tianjin Ⅲ dengan lapisan timbal dua sisi untuk meningkatkan kualitas citra dan mengurangi hamburan sinar.
Keamanan dan Stabilitas Tinggi: Menggunakan gas SF6 (Sulfur Hexafluoride) sebagai media insulasi, yang dikenal memiliki sifat dielektrik yang sangat baik, memastikan operasi yang aman dan stabil. Dilengkapi dengan sistem proteksi lengkap seperti proteksi suhu berlebih (over temperature), proteksi arus (over/under mA), dan proteksi tegangan (over voltage).
Kontrol Mikrokomputer dan Operasi yang Mudah: Dilengkapi dengan kontrol mikrokomputer untuk pengaturan parameter yang presisi. Fitur seperti pengaturan waktu tunda (delay start) hingga 5 menit memungkinkan operator meninggalkan area bahaya sebelum paparan dimulai. Rasio kerja:istirahat diatur ketat 1:1 untuk menjaga umur tabung sinar-X.
Kinerja Penetrasi yang Kuat: Mampu menembus material baja (Q235) dengan ketebalan hingga 59 mm, menjadikannya cocok untuk inspeksi komponen dengan ketebalan menengah pada berbagai aplikasi industri. Tegangan tabung (tube voltage) dapat diatur dari 200 hingga 350 kV untuk menyesuaikan dengan jenis material yang diuji.
Kompatibilitas dengan Berbagai Lingkungan Kerja: Dapat beroperasi pada rentang suhu lingkungan yang luas, dari -25°C hingga 40°C, dan kelembaban relatif hingga 85%. Dilengkapi dengan fungsi pemeriksaan tegangan jaringan, membuatnya sangat cocok untuk digunakan bersama unit pembangkit listrik di lokasi terpencil.

Aplikasi Penggunaan Mitech XXG-3505 Ray Flaw Detector di Berbagai Industri

Industri Manufaktur dan Fabrikasi Logam: Untuk quality control cacat internal pada casting (coran), forging (tempa), dan komponen mesin berat sebelum assembly, memastikan integritas struktural produk akhir.
Industri Minyak, Gas, dan Petrokimia: Inspeksi sambungan las (welds) pada pipa penyalur, pressure vessel, tangki penyimpanan, dan platform lepas pantai untuk mencegah kegagalan yang berpotensi menyebabkan kebocoran atau kecelakaan.
Pembangkit Listrik dan Energi: Pemeriksaan rutin pada komponen boiler, turbin, pipa steam, dan sambungan las di pembangkit listrik tenaga uap (PLTU) atau nuklir untuk menjamin keandalan operasional.
Konstruksi dan Infrastruktur: Pengujian las pada struktur baja jembatan, gedung pencakar langit, dan bangunan industri lainnya, terutama pada sambungan kritis yang menahan beban.
Industri Perkapalan dan Galangan Kapal: Inspeksi blok lambung kapal, sambungan las pada dek, dan komponen propulsi untuk memenuhi standar klasifikasi kelautan yang ketat.
Industri Dirgantara dan Kereta Api: Pemeriksaan komponen sambungan pada rangka kereta api atau bagian tertentu dari pesawat terbang yang memerlukan verifikasi kualitas material tanpa merusak.
Laboratorium Pengujian dan Riset Material: Digunakan sebagai alat utama dalam penelitian karakteristik material, analisis kegagalan (failure analysis), dan pengembangan prosedur inspeksi NDT standar.
Layanan Jasa Inspeksi dan Sertifikasi: Menjadi peralatan inti bagi perusahaan penyedia jasa inspeksi pihak ketiga yang membutuhkan alat portabel andal untuk audit kualitas di berbagai lokasi proyek klien.

Harga Mitech XXG-3505 Ray Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, CV Java Multi Mandiri menyediakan Mitech XXG-3505 Ray Flaw Detector dengan jaminan kualitas orisinal, sertifikasi kalibrasi, dan dukungan teknis purna jual yang lengkap. Kami memahami bahwa setiap kebutuhan inspeksi industri adalah unik, oleh karena itu kami menawarkan konsultasi gratis untuk membantu Anda memastikan alat ini cocok dengan aplikasi spesifik Anda. Untuk mendapatkan penawaran harga kompetitif, informasi spesifikasi detail, serta diskusi mengenai kebutuhan pengujian radiografi portabel Anda, jangan ragu untuk menghubungi tim ahli kami segera di nomor +6285-1596-91822 atau melalui halaman contact us di website kami. Percayakan kebutuhan alat ukur Anda pada partner yang menjadikan proses pengujian lebih mudah, pasti, dan terpercaya.

Instrument Features

Adopt microcomputer control, with reasonable internal structure, beautiful appearance, small size, light weight;
Structure design is more lightweight, operate conveniently on-site;
With over temperature protection device, the controller will automatically cut off the high voltage ,to avoid damaging the X – ray tube due to high temperature; mA (mA) stable unit can change with X ray tube filament voltage to adjust the unidirectional pulse frequency, to ensure the stability of X ray tube current ;
KV (kV) control unit can continuously control the tube voltage level, to adapt to the radiography requirements of different material ;
Anti interference circuit can effectively reduce the high voltage impulse of X ray generator to control system;
Complete protection functions and the fault types can be displayed;
The working time and rest time of the detector is in strict accordance with the proportion of 1:1
Delayed high pressure start function, convenient for the operator to leave the dangerous area;
The high pressure and control are isolated to keep the generator work more safe and reliable;
Special testing power grid and voltage function,suitable for generator unit;

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Darkroom disposal
temperature	20°C±2°C,development 5 minutes, blackness≥1.5
Film
Film	Tianjin Ⅲ film, two sides lead foil
Exposure time
Exposure time	5 minutes
Focus to film
Focus to film	600mm
Insulation way
Insulation way	SF6
Max tube current
Max tube current	5 mA
Power supply
Power supply	AC220V±10% 50HZ
Controller dimension（mm×mm×mm）
Controller dimension（mm×mm×mm）	320×280×160
Generator dimension（mm×mm×mm）
Generator dimension（mm×mm×mm）	320×320×680
Controller weight（kg）
Controller weight（kg）	12
Generator weight（kg）
Generator weight（kg）	37
Maximum penetration(Q235)
Maximum penetration(Q235)	59
Radiation angle
Radiation angle	（40+5）°
Focus dimension（mm×mm）
Focus dimension（mm×mm）	2.5×2.5
Output voltage（KV）
Output voltage（KV）	200—350

Apa masalah umum di industri fabrikasi yang diatasi alat ini?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat internal (seperti retak, porositas, slag inclusion) pada sambungan las atau material casting tanpa merusak komponen. Metode visual atau penetrant test hanya melihat permukaan. Mitech XXG-3505 menjadi solusi praktis dengan memberikan citra internal yang jelas melalui radiografi, sehingga cacat tersembunyi dapat teridentifikasi sebelum komponen dipasang, mencegah kegagalan di masa depan yang berbiaya tinggi.

Bagaimana alat ini meningkatkan efisiensi proses dan mengurangi downtime?

Sebelumnya, inspeksi radiografi sering memerlukan pengiriman komponen ke lab tetap atau menggunakan peralatan besar yang setup-nya rumit dan lama. Dengan portabilitas XXG-3505, inspeksi dapat dilakukan langsung di lapangan atau workshop. Waktu paparan singkat 5 menit dan rasio kerja:istirahat 1:1 yang terprogram meminimalkan waktu tunggu. Hasilnya, proses inspeksi menjadi lebih cepat, downtime produksi atau konstruksi berkurang, dan keputusan perbaikan dapat diambil segera.

Bagaimana akurasi dan konsistensi pengukuran ditingkatkan dibanding metode lama?

Metode manual sering bergantung pada interpretasi subjektif operator dan kondisi pengembangan film yang tidak terkontrol, menyebabkan variasi hasil. XXG-3505 menyelesaikan ini dengan kontrol mikrokomputer yang menstabilkan parameter kV dan mA, serta spesifikasi pengembangan film yang ketat (suhu 20°C±2°C, waktu 5 menit). Ini menghasilkan film dengan densitas konsisten (blackness ≥1.5), sehingga citra cacat lebih mudah dan objektif untuk dianalisis, mengurangi kebutuhan re-check dan meningkatkan keterlacakan data inspeksi.

Risiko kualitas, keselamatan, atau kepatuhan apa yang bisa dikurangi dengan alat ini?

Alat ini membantu mengurangi risiko kegagalan peralatan akibat cacat material yang tidak terdeteksi, yang dapat menyebabkan kecelakaan kerja, kebocoran, atau ledakan di industri seperti oil & gas. Dari sisi kepatuhan, penggunaan alat NDT yang terkalibrasi dan standar seperti ini mendukung pemenuhan standar internasional (seperti ASME, API, SNI) dan regulasi keselamatan ketenagakerjaan. Dokumentasi film radiografi yang dihasilkan juga menjadi bukti audit kualitas yang solid.

Bagaimana perusahaan dapat mengimplementasikan alat ini dalam workflow yang ada?

Implementasi dapat dimulai dengan melatih teknisi NDT bersertifikasi atau personel QC untuk mengoperasikan alat. CV Java Multi Mandiri dapat mendukung dengan pelatihan operasional dasar. Alat ini diintegrasikan pada titik inspeksi akhir produksi atau selama fase konstruksi. Untuk proyek besar, dapat digunakan secara bergilir di berbagai titik. Tim ahli kami siap memberikan konsultasi untuk menyusun prosedur inspeksi (WI) yang efektif menggunakan XXG-3505, memastikan integrasi yang mulus dan pemanfaatan maksimal.
