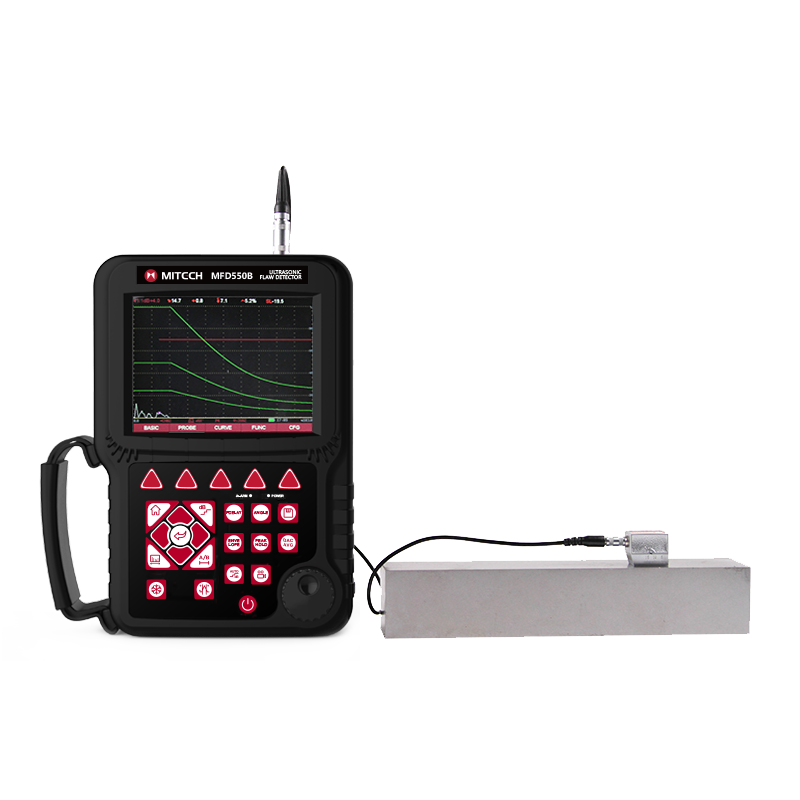

Mengenal MFD550B Ultrasonic Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? MFD550B Ultrasonic Flaw Detector adalah alat uji tak merusak (NDT) digital portabel yang menggunakan prinsip ultrasonik untuk mendeteksi, melokalisasi, mengevaluasi, dan mendiagnosis berbagai cacat seperti retak, inklusi, dan porositas di dalam material logam tanpa merusak benda uji. Alat ini menawarkan performa tinggi dengan presisi dan akurasi yang konsisten.
Untuk apa? Alat ini dirancang untuk melakukan inspeksi kualitas material, kontrol kualitas dalam produksi, dan pemeliharaan preventif. Dengan kemampuan sizing cacat otomatis dan fitur gambar las (Weld Figure), alat ini mempercepat proses pelaporan dan meningkatkan keandalan hasil inspeksi, memastikan kepatuhan terhadap standar seperti AWS D1.1.
Untuk siapa? MFD550B sangat cocok untuk teknisi NDT, inspektor kualitas di pabrik manufaktur dan fabrikasi logam, tim maintenance di industri minyak & gas dan pembangkit listrik, serta kontraktor konstruksi dan infrastruktur yang membutuhkan alat ukur yang portabel, akurat, dan mudah dioperasikan.

Teknologi yang dipakai/Kelebihan dari MFD550B Ultrasonic Flaw Detector

Kalibrasi Otomatis & Penyetelan Cerdas: Fitur Auto-Calibration secara otomatis mengkalibrasi offset nol transduser dan kecepatan suara material, mengurangi kesalahan manusia dan memastikan akurasi pengukuran dari awal. Penyetelan parameter seperti pulse width dan damping juga menyesuaikan otomatis dengan frekuensi probe yang digunakan.
Sizing Cacat & Pelaporan Cepat: Dilengkapi dengan metode AVG/AVG dan DAC untuk penentuan ukuran cacat secara otomatis. Sistem ini memungkinkan pelaporan cepat penerimaan atau penolakan cacat (defect acceptance/rejection), yang sangat meningkatkan efisiensi inspeksi rutin dan audit kualitas.

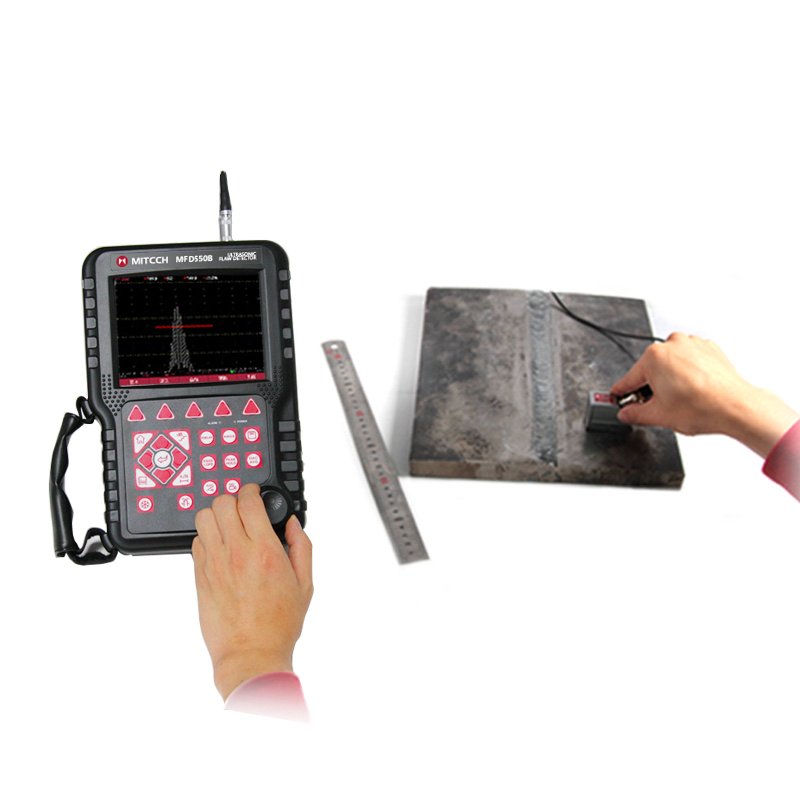

Fitur Gambar Las (Weld Figure) & Multi-Mode Display: Fitur khusus ini dapat diaktifkan saat menggunakan transduser sudut untuk inspeksi sambungan las, memberikan visualisasi yang lebih intuitif. Ditambah dengan tampilan A-Scan, B-Scan, dan mode pembekuan (freeze), alat ini memberikan analisis cacat yang komprehensif.

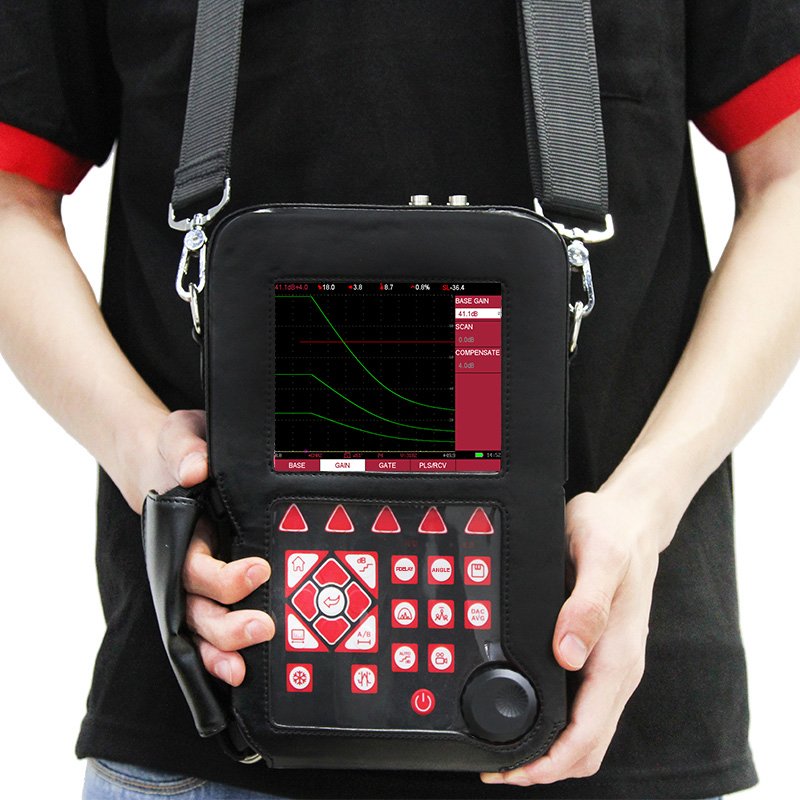

Antarmuka Pengguna Canggih & Portabilitas Tinggi: Menggunakan layar LCD TFT digital penuh beresolusi 640×480 piksel yang jelas bahkan di bawah sinar matahari. Dengan bobot hanya 1.45 kg dan baterai yang tahan lebih dari 10 jam, alat ini sangat portabel untuk inspeksi lapangan di berbagai lokasi.
Penyimpanan Data Ekstensif & Konektivitas Lengkap: Dapat menyimpan 100 grup parameter channel, 20.000 gambar sinyal, dan rekaman video proses inspeksi lebih dari 10 jam. Konektivitas USB2.0 OTG memudahkan transfer data ke komputer untuk analisis lebih lanjut dan pembuatan laporan.
Performa Tinggi & Perlindungan Robust: Memiliki rentang ukur 0-9999 mm pada kecepatan baja, resolusi tinggi, dan dynamic range ≥ 36dB. Dilengkapi dengan rating proteksi IP54, alat ini tahan terhadap percikan air dan debu, cocok untuk lingkungan kerja yang menantang.
Pengoperasian Multibahasa & Dukungan Perangkat Lunak: Antarmuka yang mendukung banyak bahasa (termasuk Bahasa Indonesia dan Inggris) memudahkan penggunaan. Dilengkapi dengan DataPro Software untuk manajemen data di PC, melengkapi ekosistem pengujian yang terintegrasi.

Aplikasi Penggunaan MFD550B Ultrasonic Flaw Detector di Berbagai Industri

Manufaktur dan Fabrikasi Logam: Untuk inspeksi cacat pada produk cor (casting), tempa (forging), billet, poros, dan komponen struktural lainnya. Mendeteksi retak, slag, dan porositas yang dapat mengganggu integritas produk jadi.
Industri Minyak, Gas, dan Petrokimia: Digunakan dalam pemeliharaan preventif dan inspeksi rutin pada pipa, tangki penyimpanan (storage tank), pressure vessel, dan sambungan las. Membantu mencegah kegagalan yang berisiko tinggi dan mahal.
Konstruksi dan Infrastruktur: Untuk pengujian kualitas las pada jembatan, bangunan tinggi, dan struktur baja lainnya. Memastikan kepatuhan terhadap standar keselamatan dan ketahanan struktur dalam jangka panjang.
Pembangkit Listrik dan Energi: Inspeksi pada turbin, generator, boiler, dan komponen kritis lainnya. Deteksi dini cacat fatigue crack atau korosi untuk mencegah downtime yang tidak terencana.
Perkeretaapian dan Otomotif: Pengujian pada komponen roda, as (axle), rangka, dan sambungan las di industri transportasi. Menjaga keandalan dan keselamatan operasional kendaraan.
Pemeliharaan Aset Industri (Asset Integrity Management): Sebagai bagian dari program inspeksi berkala untuk mengevaluasi kondisi aset pabrik, memprediksi sisa usia pakai, dan merencanakan perawatan secara efektif.
Laboratorium Pengujian dan Riset Material: Digunakan untuk karakterisasi material, penelitian kegagalan (failure analysis), dan verifikasi metode pengujian NDT dengan tingkat ketepatan dan presisi yang tinggi.
Jasa Inspeksi dan Sertifikasi: Menjadi alat utama bagi perusahaan jasa inspeksi pihak ketiga untuk memberikan sertifikasi dan laporan inspeksi yang objektif, akurat, dan dapat dipertanggungjawabkan kepada klien.

Harga MFD550B Ultrasonic Flaw Detector & Konsultasi Pembelian Resmi

MFD550B Ultrasonic Flaw Detector menawarkan nilai investasi yang sangat baik dengan menggabungkan teknologi canggih, keandalan, dan kemudahan penggunaan dalam satu paket yang portabel. Sebagai distributor resmi dan spesialis alat uji, CV Java Multi Mandiri menyediakan produk asli dengan garansi resmi, dukungan teknis, dan layanan kalibrasi. Untuk mendapatkan penawaran harga kompetitif, konsultasi teknis sesuai kebutuhan aplikasi Anda, dan informasi ketersediaan stok, jangan ragu untuk menghubungi tim ahli kami melalui telepon di +6285-1596-91822 atau melalui halaman contact us di website kami. Kami siap membantu Anda menemukan solusi pengujian yang tepat dan pasti.

Instrument Features

Gate Alarm
Gate position, gate width and gate height can be adjustable at will. The B gate can chose to set wave-getting alarm or wave-losing alarm. The beep in gate and LED light can be alarmed or closed (the LED light alarm is very effective under the noise environment). The capture mark function can show the captured echo characteristics in the gate.
Data Storage
The instrument is built with mass storage. The data and files will not be lost because of instrument power breakdown. The storage contents included channel parameters, waveform pictures and video files. It supports 100 groups of flaw detecting parameters channels. It can preset well for the combination parameters of various types of probes and instruments. It can add locks to each channel and change the channel name as well as set testing standards for each industry freely. It can save 20000 pictures of detecting echo signals and parameters. It can realize communication with PC.
Video Function
The instrument supports for saving the inspection process as video file and save it to the internal storage card. Video file can be replayed through the instrument. The instrument can support maximum 100 pieces of video files. The video totally time is not less than 10 hours. Playback the inspection process video makes great convenience for learning detecting but also saved for the future analysis to the inspecting process.
REAL-TIME CLOCK
Record and save the tracking record of detecting date and time in real time.
Communication

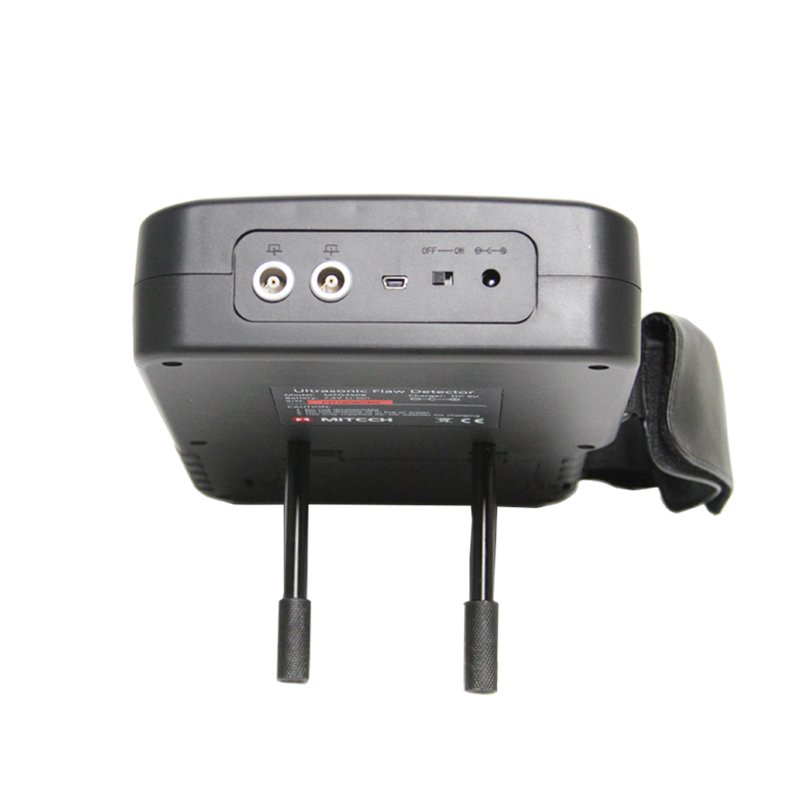

High speed USB2.00TG communication interface with USB cable connecting instrument and computer, it can realize data file transfer and work for USBHost mode to operate the external connecting U disk.
Battery Module
The large capacity lithium battery module is easy to be assembled and disassembled. It can be charged independently but also charged by inserting wire. Its continuously working time is more than 10 hours.
Performance Self-checking
The instrument can automatically test the instrument probe’s combined performance indicators (including horizontal linearity error, vertical linearity error, resolution, dynamic range, sensitivity range, sensitivity margin) and can generate the testing report.

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Display
		Flaw Sizing
	Automatic flaw sizing using AVG/AVG or DAC,	speeds reporting of defect acceptance or rejection.
		Memory
	be able to store, recall the	A-Scan patterns and instrument settings.
		Flaw Locating
	Live display Sound-path, Projection (surface distance),	Depth, Amplitude
		Curved Surface Correction
	used to measure the surface distance and depth of defect	on a curved surface
		Crack Height Measuring
	measure and display the height of a crack found inside	the workpiece
Display Resolution	(640×480 pixels) full digital TFT LCD
General
Blind Area	5MM
Features
Flaw Sizing	Automatic flaw sizing using AVG/AVG or DAC, speeds reporting of defect acceptance or rejection.
Weld Figure Feature	Weld Figure feature can be enabled when detecting the weld parts using angle transducer.
Auto-Calibration	Automated calibration of transducer zero offset and/or material velocity
Memory	be able to store, recall the A-Scan patterns and instrument settings.
Flaw Locating	Live display Sound-path, Projection (surface distance), Depth, Amplitude
Defect Quantification	directly display the result with db unit
Defect characterization	calculate the equivalent size of the flaw easily and quickly to facilitate the judgment of artificia
Curved Surface Correction	used to measure the surface distance and depth of defect on a curved surface
DAC/AVG	Y
AWS D1.1	one of the AWS（American Welding Society） standards
Crack Height Measuring	measure and display the height of a crack found inside the workpiece
Magnify Gate	spreading of the gate range over the entire screen width
Video Recording	more than 10 hours
A Scan Freeze	Display freeze holds waveform and sound path data
Coded Echo Color	locate the flaw position
B-Scan	display a graphical cross-section of the workpiece
Power-Saving Method	low power consumption
General
Protection Level	IP54
Communication Interface	High Speed USB2.0 port
DataPro Software	Y
Working Language	freely switch between Chinese and English
Physical
Total Weight	6.0KG
Performance
Measuring Range	(0 ~ 10000) mm in steel
Bandwidth	0.2 to15MHz automatic matching according to the probe frequency
Material Velocity	(100 ~ 15000) m / s
Dynamic Range	≥ 36dB
Vertical Linear Deviation	≤ 2.0%
Horizontal Linear Deviation	≤ 0.1%
Resolution	40dB (5P14)
Sensitivity Leavings	65dB (flat-bottomed deep hole 200mmФ2)
Rejection	(0 to 80)% Linear without affecting the linearity and gain
Noise Level	≤ 8%
Probe
Probe Type	straight beam probe, angle beam probe, dual element probe, through-transmit probe
Features
Gates	Wave-getting Gate, Wave-losing Gate, Single Gate Reading, Dual Gate Reading
Alarm	Beep Alarm and LED light Alarm
Power
Power Supply	DC 9V
Working Time	＞10 hours
Physical
Overall Dimensions	263 × 170 × 61(mm)
Environmental
Operating Temperature	(-10 ~ 50) °C
Relative Humidity	(20 ~ 95)% RH
Pulser
Pulse Energy	200V, 300V, 400V, 500V selectable, suitable for various probe
Pulse Width	(30～510)ns range with continuous adjustment to match the different frequency probes
Probe Damping	200Ω、500Ω selectable to meet different requirements for resolution and sensitivity.
Performance
Sampling	10 digits AD Converter at the sampling speed of 400MHz, waveform of highly fidelity.
Features
Rectification	Positive half wave, negative half wave, full wave, RF
Gate Reading	optional for single gate and double gate reading mode; peak readings within the gate
Performance
Gain	0 dB to 110 dB adjustable in selectable steps 0.1 dB, 1 dB, 2dB and 6dB
General
Transducer Connections	BNC or LEMO

Apa masalah umum di industri yang diatasi oleh MFD550B?

Masalah umumnya adalah ketidakakuratan dan ketidakkonsistenan hasil inspeksi cacat las dan material akibat kalibrasi manual yang rentan error, serta proses pelaporan yang lambat. MFD550B menjadi solusi dengan sistem kalibrasi otomatis yang menghilangkan variabel manusia dan fitur sizing otomatis (AVG/DAC) yang langsung memberikan hasil evaluasi, mempercepat seluruh alur kerja inspeksi dari pengukuran hingga pembuatan laporan.

Bagaimana MFD550B meningkatkan efisiensi proses atau mengurangi downtime?

Sebelumnya, inspektor mungkin perlu waktu lama untuk mengkalibrasi alat, mengukur cacat secara manual, dan menghitung level penerimaan. MFD550B mengotomatisasi langkah-langkah ini. Kalibrasi otomatis menghemat menit-menit berharga di setiap setup. Sizing dan evaluasi cacat yang instan menghilangkan kebutuhan untuk perhitungan manual dan cross-check, sehingga inspeksi lebih cepat selesai. Hal ini mengurangi waktu henti produksi untuk pengujian dan memungkinkan perawatan lebih cepat jika cacat ditemukan.

Bagaimana MFD550B meningkatkan akurasi dan konsistensi data dibanding metode lama?

Metode lama sangat bergantung pada keterampilan dan ‘perasaan’ operator, yang dapat menyebabkan variasi bacaan antar operator atau bahkan oleh operator yang sama di waktu berbeda. MFD550B menstandarisasi proses melalui kalibrasi otomatis yang menjamin titik nol dan kecepatan suara selalu tepat. Algoritma DAC/AVG yang terkomputerisasi memberikan evaluasi ukuran cacat yang objektif dan konsisten, meminimalkan bias subjektif dan memastikan data yang dapat dilacak dan diperbandingkan dari waktu ke waktu.

Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?

Alat ini secara signifikan mengurangi risiko kegagalan struktural akibat cacat material yang tidak terdeteksi atau salah dinilai. Dengan akurasi yang lebih tinggi dan pelaporan yang terdokumentasi (termasuk rekaman video), alat ini mendukung kepatuhan terhadap standar keselamatan ketat seperti AWS D1.1 untuk las, SNI, atau standar internasional lainnya. Hal ini memberikan bukti audit yang kuat, mengurangi liabilitas perusahaan, dan meningkatkan kepercayaan dalam menjamin kualitas produk dan integritas aset.

Bagaimana perusahaan dapat mengimplementasikan MFD550B dalam alur kerja yang ada?

Implementasinya mudah. Alat ini dapat langsung digunakan oleh teknisi NDT yang ada setelah pelatihan singkat mengenai menu dan fitur utamanya. CV Java Multi Mandiri sebagai distributor resmi dapat memberikan dukungan implementasi, mulai dari konsultasi awal untuk memastikan alat sesuai dengan aplikasi spesifik, pelatihan operator, hingga dukungan purna jual seperti kalibrasi dan perbaikan. Kami merekomendasikan untuk mengintegrasikan data dari MFD550B ke dalam sistem manajemen mutu perusahaan melalui software DataPro yang disertakan, untuk melacak tren dan mengelola sejarah inspeksi secara digital.
