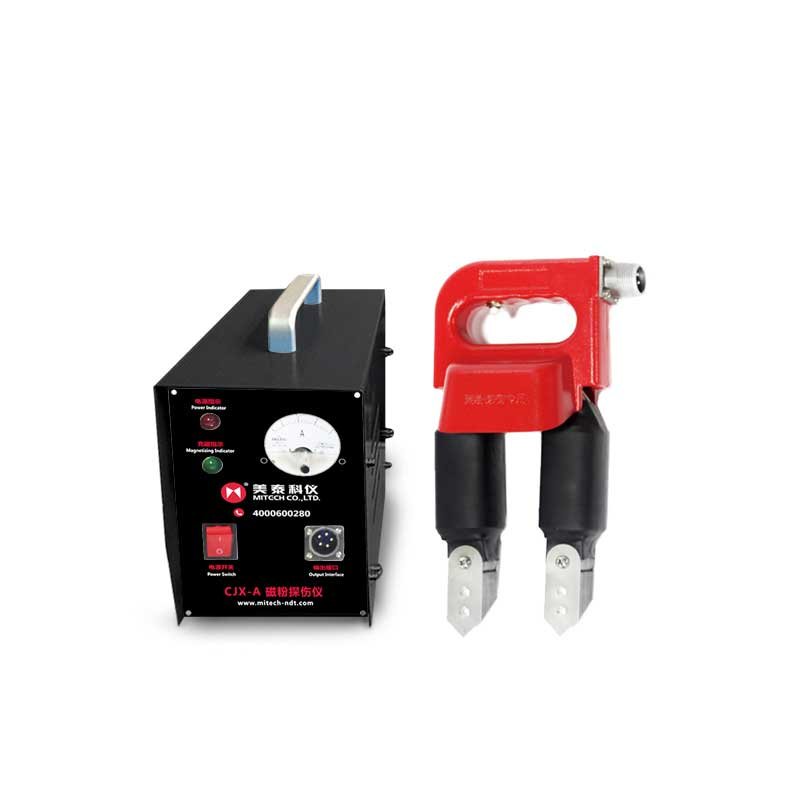

Mengenal CJX-A Magnetic Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? CJX-A Magnetic Flaw Detector adalah alat uji cacat (flaw) portabel yang menggunakan prinsip Magnetic Particle Inspection (MPI) atau pengujian partikel magnetik. Alat ini dirancang untuk mendeteksi diskontinuitas seperti retak (crack), porositas, dan inklusi pada material feromagnetik, terutama baja, baik di permukaan maupun sedikit di bawah permukaan, tanpa merusak material yang diuji.
Untuk apa? Alat ini berfungsi untuk menjamin kualitas dan keamanan struktur logam melalui inspeksi non-destruktif. Aplikasi utamanya meliputi inspeksi las (weld inspection) pada struktur baja, pemeriksaan cacat pada komponen mesin, pipa, roda kereta, dan sambungan kritis lainnya. Dengan akurasi tinggi, alat ini mampu menunjukkan bentuk, posisi, ukuran, dan tingkat keparahan cacat secara visual.
Untuk siapa? CJX-A sangat cocok untuk teknisi NDT (Non-Destructive Testing), quality control engineer, kontraktor fabrikasi baja, perusahaan di sektor minyak dan gas (oil & gas), pembangkit listrik, industri perkeretaapian, otomotif, galangan kapal, serta lembaga inspeksi dan sertifikasi yang membutuhkan alat ukur yang portabel, presisi, dan handal di lapangan.

Teknologi yang dipakai/Kelebihan dari CJX-A Magnetic Flaw Detector

Menggunakan metode elektromagnetik yoke yang canggih, menghasilkan medan magnet kuat dan stabil untuk mendeteksi cacat dengan sensitivitas tinggi, mampu menunjukkan takik buatan pada spesimen standar tipe A 30/100 dengan jelas.
Desain portable dan ringan (sekitar 7 kg untuk unit utama) memungkinkan inspeksi langsung di lapangan, lokasi proyek yang sulit dijangkau, atau di ketinggian, menjadikannya solusi yang fleksibel dan praktis dibandingkan alat ukur konvensional yang besar.
Dilengkapi dengan berbagai probe multifungsi (Tipe A/D/O) yang dapat dipertukarkan, memungkinkan inspeksi pada berbagai bentuk dan area workpiece, termasuk sambungan las sudut (fillet weld) dan komponen dengan geometri kompleks seperti bearing dan pipa.
Mengintegrasikan sistem kabel dan line khusus untuk electromagnetic yoke yang dirancang untuk transmisi sinyal pengukuran yang akurat, memastikan konsistensi hasil dan mengurangi noise selama proses inspeksi.
Memiliki fitur pengaman seperti proteksi arus lebih (over-current protection) untuk mencegah kerusakan saat operasi tanpa beban (no load) dan peningkatan suhu berlebih, serta siklus kerja yang diatur (magnetizing ≤3 detik, jeda ≥5 detik) untuk menjaga keawetan alat.
Dilengkapi lampu aksesori pada probe, memungkinkan inspeksi dilakukan di area dengan pencahayaan terbatas, sehingga meningkatkan akurasi pengamatan akumulasi serbuk magnetik yang menandai cacat.
Mampu mendeteksi cacat dengan lebar hingga 0.1 µm pada kedalaman 0.5–3 mm di bawah permukaan, dan bahkan hingga 5 mm untuk cacat jenis pori udara, memberikan jaminan kualitas yang komprehensif.

Aplikasi Penggunaan CJX-A Magnetic Flaw Detector di Berbagai Industri

Fabrikasi dan Konstruksi Baja: Untuk inspeksi kualitas las (weld inspection) pada struktur bangunan, jembatan, dan menara. Alat ini membantu mencegah kegagalan struktur dengan mendeteksi cacat tak kasat mata seperti retak dingin (cold crack) dan inklusi terak pada sambungan.
Industri Minyak dan Gas (Oil & Gas): Digunakan untuk pemeriksaan rutin dan turn-around inspection pada pipa penyalur, tangki penyimpanan, vessel, dan komponen pressure equipment lainnya guna memastikan integritas dan mencegah kebocoran berbahaya.
Pembangkit Listrik dan Energi: Berperan dalam pemeliharaan turbin, boiler, pipa steam, dan komponen kritis lainnya. Deteksi dini retak fatigue atau stress corrosion cracking dapat mencegah downtime yang mahal dan meningkatkan keandalan operasi.
Industri Perkeretaapian dan Otomotif: Untuk inspeksi komponen roda, as (axle), pegas (spring), dan sambungan rangka. Alat ini menjadi bagian vital dari program pemeliharaan preventif guna menjamin keselamatan operasional.
Galangan Kapal dan Offshore: Digunakan dalam pemeriksaan lambung kapal, sambungan las pada dek, dan struktur lepas pantai. Metode portable ini ideal untuk lingkungan kerja yang luas dan beragam di galangan.
Manufaktur Komponen Mesin: Menerapkan quality control dalam proses produksi forging, casting, dan machining parts seperti poros, gear, dan housing untuk memastikan produk bebas dari cacat material.
Penerbangan dan Dirgantara: Meskipun memerlukan prosedur khusus, prinsip MPI dapat diaplikasikan untuk inspeksi komponen tertentu, di mana alat portable seperti CJX-A menawarkan fleksibilitas.
Lembaga Inspeksi dan Sertifikasi: Sebagai alat standar untuk melakukan audit kualitas, survei kondisi aset, dan penilaian umur sisa (remaining life assessment) bagi klien dari berbagai sektor industri.

Harga CJX-A Magnetic Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi alat uji dan ukur terpercaya di Indonesia, kami di CV Java Multi Mandiri memahami bahwa investasi dalam alat inspeksi seperti CJX-A Magnetic Flaw Detector adalah keputusan strategis untuk keselamatan dan kualitas. Kami menawarkan paket lengkap yang mencakup unit utama, probe pilihan, kabel, manual, serta dukungan teknis seperti kalibrasi dan training. Harga yang kami tawarkan kompetitif dan disesuaikan dengan kebutuhan spesifik industri Anda, baik untuk keperluan laboratorium, lapangan, atau pendidikan. Untuk mendapatkan penawaran harga terbaik, konsultasi teknis gratis, dan informasi mengenai garansi resmi, jangan ragu untuk menghubungi tim spesialis kami melalui WhatsApp di +6285-1596-91822 atau kunjungi halaman contact us di website kami. Wujudkan inspeksi yang lebih mudah, pasti, dan terpercaya bersama mitra alat ukur profesional Anda.

Instrument Features

Show the shape, position, size, degree of defection and confirm the nature of defection, according to effect of magnetic field.
Adopts new power mode, improves the accuracy of detection.
Adjustable magnetic yoke makes the detector more practical.
Accessory lights can be used in dark situation.
Four kinds of probes, improve the detection accuracy.
Different magnetic method can test all parts of the workpiece.
Humanized design, magnetizing switch is easy to touch.
The detection speed is fast and cost is low.
Can test the flaws between 0.5~3mm below the workpiece surface, for air hole the detection depth can up to 5mm.
The magnetic participle can directly show the defection and detect the width of 0.1µm.

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Magnetic flaw detector electromagnetic yoke cable line
Length	1 m (OEM)
Type A magnetic yoke probe
Also called	horse shoe yoke probe, clamp yoke probe, fillet weld probe

Apa masalah umum di industri fabrikasi baja yang diatasi oleh CJX-A Magnetic Flaw Detector?

Masalah utamanya adalah ketidakmampuan mendeteksi cacat mikroskopis seperti retak (crack) pada sambungan las atau material dasar secara visual. Cacat ini, jika terlewat, dapat berkembang dan menyebabkan kegagalan struktur yang berbahaya dan mahal. CJX-A menjadi solusi praktis dengan metode non-destruktif yang cepat, mampu memvisualisasikan cacat tersebut menggunakan serbuk magnetik, sehingga memungkinkan perbaikan dilakukan sebelum komponen dipasang atau digunakan.

Bagaimana alat ini meningkatkan efisiensi proses dan mengurangi downtime dibanding metode inspeksi manual?

Sebelumnya, inspeksi sering mengandalkan pengamatan visual saja atau memerlukan pengiriman sampel ke lab untuk pengujian destruktif, yang memakan waktu dan mengganggu produksi. CJX-A memungkinkan inspeksi in-situ yang langsung memberikan hasil. Prosesnya cepat (≥6 m/min), portabel, dan tidak perlu membongkar komponen besar. Hal ini secara signifikan mengurangi waktu henti produksi atau operasi, menghemat biaya logistik, dan mempercepat proses pengambilan keputusan untuk perbaikan.

Bagaimana CJX-A meningkatkan akurasi dan konsistensi data dibanding metode inspeksi yang lebih lama?

Metode inspeksi lama sangat bergantung pada keterampilan dan pengalaman subjektif operator, berpotensi menghasilkan pembacaan yang tidak konsisten dan cacat yang terlewat. CJX-A menstandarisasi proses dengan output medan magnet yang terkontrol dan sensitivitas yang terukur (sesuai standar A 30/100). Hasilnya adalah indikasi cacat yang objektif dan jelas (berupa kumpulan serbuk magnetik), mengurangi kebutuhan untuk re-check manual dan memastikan konsistensi data antar operator dan waktu, yang sangat penting untuk audit dan kepatuhan standar.

Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?

Penggunaan CJX-A secara signifikan mengurangi risiko kegagalan struktural yang dapat menyebabkan kecelakaan kerja, pencemaran lingkungan (misalnya kebocoran pipa minyak), dan kerugian finansial besar. Alat ini mendukung kepatuhan terhadap berbagai standar keselamatan industri dan kode konstruksi (seperti ASME, API, SNI) yang mewajibkan inspeksi non-destruktif pada komponen kritis. Dengan data inspeksi yang terdokumentasi, perusahaan dapat membangun sistem jaminan kualitas yang lebih terkontrol, terukur, dan dapat dilacak (traceable).

Bagaimana perusahaan harus mengimplementasikan alat ini dalam alur kerja yang ada?

Implementasi yang efektif dimulai dengan mengidentifikasi titik kritis (critical points) dalam proses produksi atau pemeliharaan yang memerlukan inspeksi. Operator yang ditugaskan harus mendapatkan pelatihan dasar NDT dan prosedur operasi standar (SOP) untuk alat CJX-A. Kami, CV Java Multi Mandiri, dapat mendukung implementasi ini dengan menyediakan training on-site atau off-site, bantuan penyusunan SOP, serta layanan purna jual seperti kalibrasi rutin dan dukungan teknis. Pendekatan bertahap, dimulai dari area prioritas tinggi, akan memaksimalkan ROI dari investasi alat ini.
