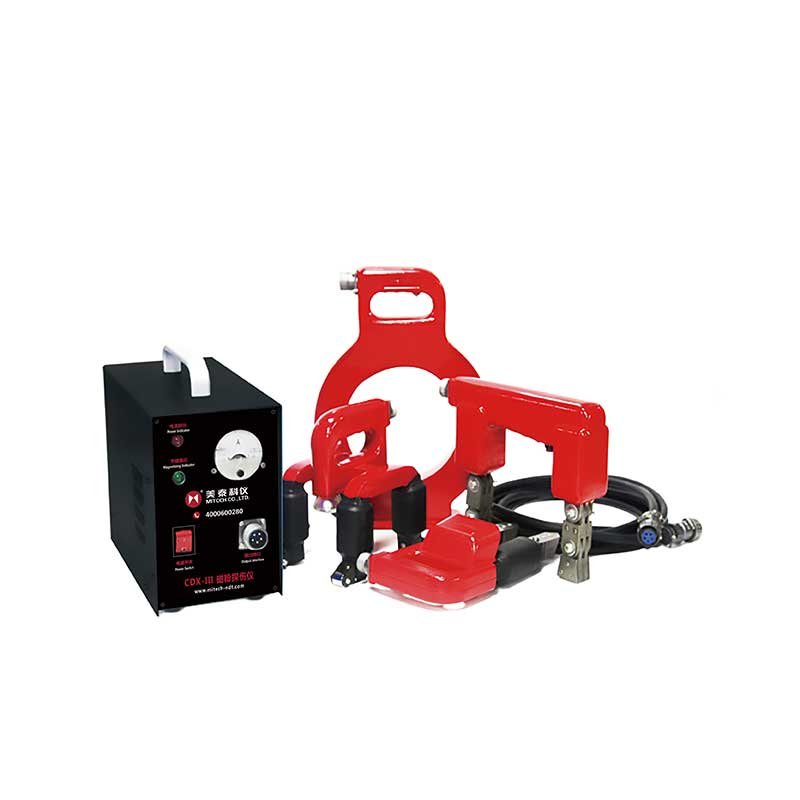

Mengenal CDX-Ⅲ Magnetic Flaw Detector: Alat Ukur untuk Pengujian Profesional

Ini alat apa? CDX-Ⅲ Magnetic Flaw Detector adalah perangkat Non-Destructive Testing (NDT) kelas industri yang menggunakan prinsip Magnetic Particle Inspection (MPI). Alat ini dirancang untuk mendeteksi cacat seperti retak, inklusi, atau diskontinuitas lainnya pada material feromagnetik dengan akurasi tinggi, tanpa sedikit pun merusak atau mengubah struktur material yang diuji.
Untuk apa? Alat ini berfungsi untuk melakukan inspeksi kualitas rutin, pemeliharaan preventif, dan quality control pada proses manufaktur dan fabrikasi logam. Dengan kemampuannya mengungkap cacat tak kasat mata, CDX-Ⅲ membantu mencegah kegagalan struktural, mengurangi downtime, dan memastikan kepatuhan terhadap standar keselamatan industri internasional.
Untuk siapa? CDX-Ⅲ sangat cocok untuk teknisi NDT, insinyur QA/QC, tim pemeliharaan di industri manufaktur logam, minyak & gas, pembangkit listrik, konstruksi infrastruktur, serta bengkel pemeliharaan pesawat dan otomotif. Alat ini juga ideal untuk laboratorium pengujian dan institusi pendidikan yang membutuhkan alat ukur yang pasti dan terpercaya.

Teknologi yang dipakai/Kelebihan dari CDX-Ⅲ Magnetic Flaw Detector

Desain Elektromagnetik Yoke yang Unggul: Menggunakan sistem elektromagnetik yoke dengan kabel khusus yang memastikan transmisi sinyal magnetisasi yang stabil dan kuat. Desain ini menghasilkan medan magnet yang terkontrol untuk deteksi cacat yang lebih konsisten dan andal.
Sistem Multi-Channel untuk Inspeksi Menyeluruh: Memungkinkan inspeksi dari berbagai sudut dan orientasi dalam satu proses. Fitur ini meningkatkan cakupan pemeriksaan dan memastikan tidak ada area kritis yang terlewat, sehingga hasil inspeksi lebih komprehensif.
Teknologi NDT Tanpa Merusak Material: Sebagai alat uji tak merusak, CDX-Ⅲ memungkinkan pengujian berulang pada komponen yang sama tanpa mengorbankan integritasnya. Ini menghemat biaya material dan memungkinkan pemantauan kondisi secara berkala.

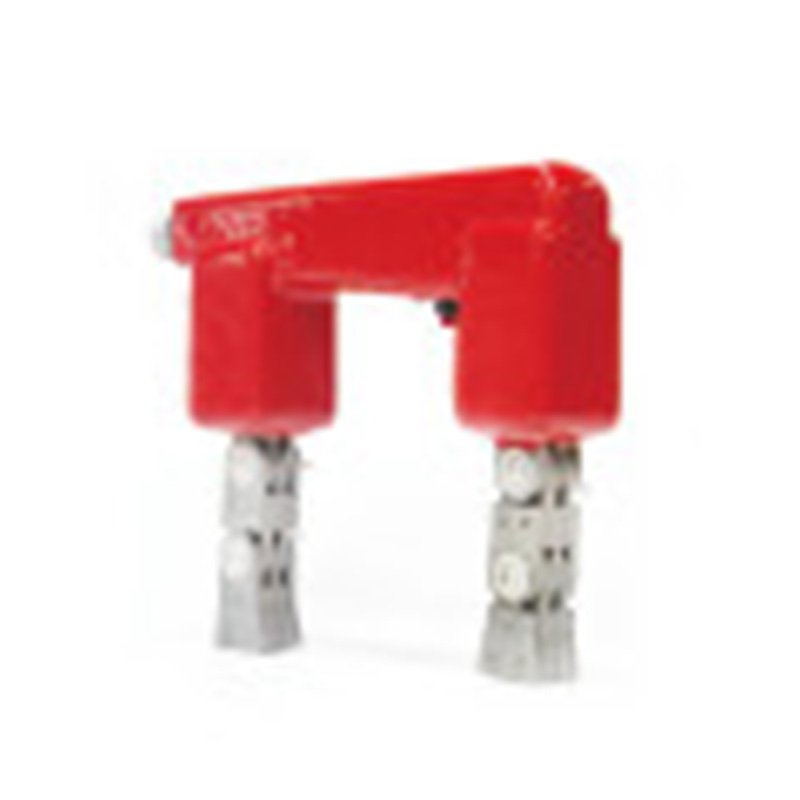

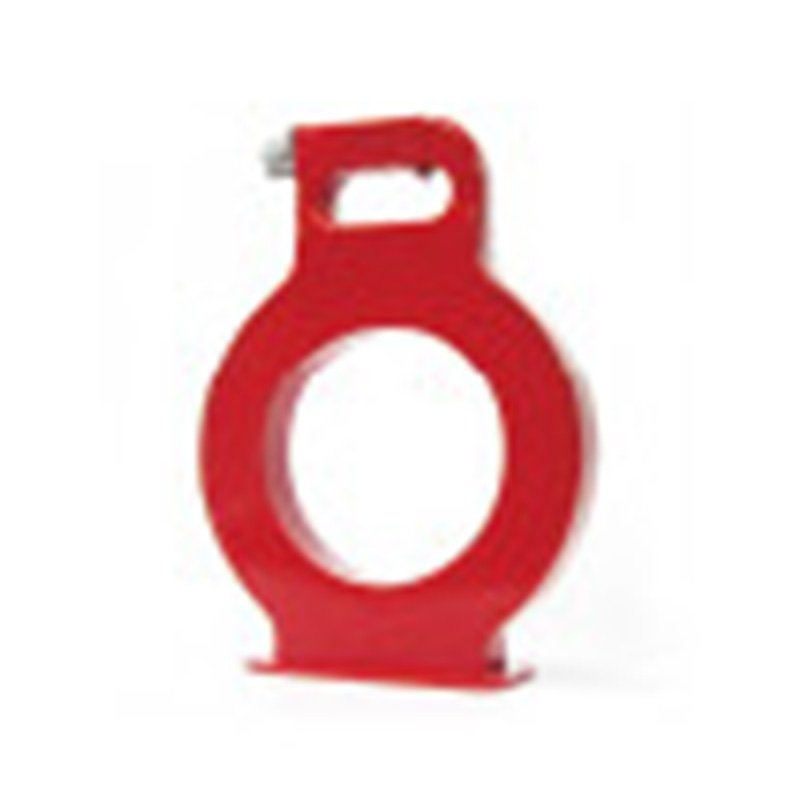

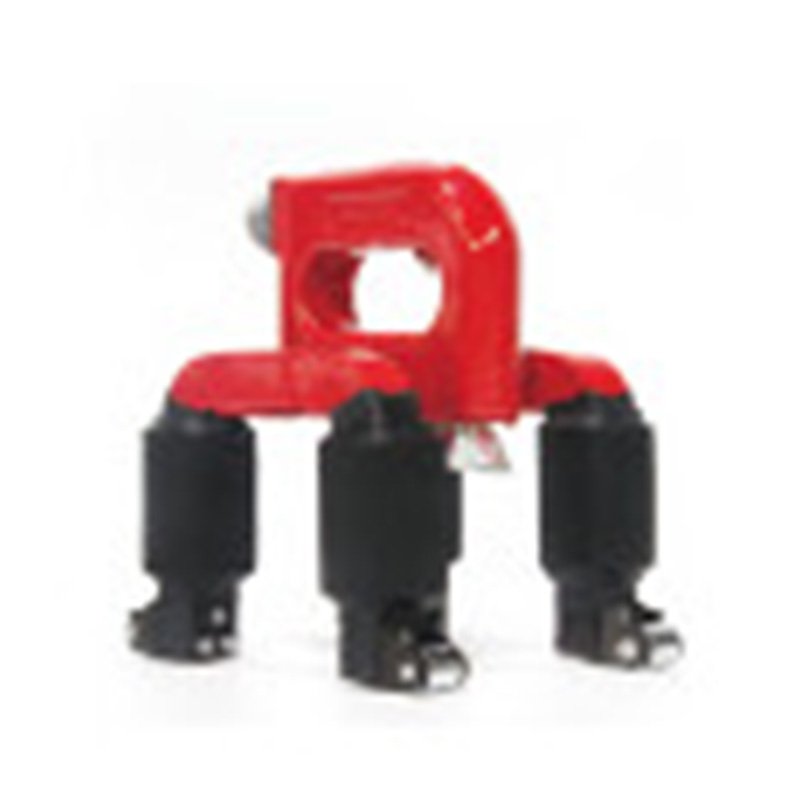

Kompatibilitas Tinggi dengan Aksesori Khusus: Dapat dipasangkan dengan berbagai aksesori kabel line khusus dan empat jenis probe (A, D, E, O) untuk beradaptasi dengan beragam bentuk dan ukuran workpiece, mulai dari sambungan las hingga komponen kompleks seperti bilah turbin.
Antarmuka Pengoperasian yang Dirancang untuk Industri: Dirancang dengan tombol magnetisasi yang mudah diakses dan logika operasi yang intuitif (magnetizing ≤3s, clearance ≥5s), memungkinkan penggunaan yang efisien bahkan di lingkungan lapangan yang menantang, meningkatkan kecepatan deteksi hingga ≥6m/menit.
Sensitivitas dan Presisi Tinggi: Mampu menunjukkan dengan jelas takik buatan pada spesimen standar tipe A 30/100. Alat ini dapat mendeteksi cacat selebar 0.1µm dan mencapai kedalaman deteksi hingga 5mm untuk cacat pori, menjamin ketepatan pengukuran yang luar biasa.
Konstruksi Kokoh dan Portabel: Dengan berat utama hanya 5kg dan kemampuan kerja berkelanjutan, alat ini mudah dibawa ke berbagai lokasi inspeksi. Dilengkapi dengan proteksi arus lebih untuk mencegah kerusakan saat operasi tanpa beban.

Aplikasi Penggunaan CDX-Ⅲ Magnetic Flaw Detector di Berbagai Industri

Manufaktur dan Fabrikasi Logam: Untuk quality control pada komponen cetakan, sambungan las, dan produk jadi. Mendeteksi retak dingin, retak las, dan inklusi slag yang dapat melemahkan integritas struktural, sehingga meningkatkan keandalan produk akhir.
Industri Minyak dan Gas: Inspeksi rutin dan pemeliharaan preventif pada pipa penyalur, flange, katup, dan tangki penyimpanan. Mendeteksi korosi bawah permukaan dan fatigue crack yang berisiko menyebabkan kebocoran atau kegagalan sistem.
Pembangkit Listrik dan Energi: Pemeriksaan keselamatan pada komponen kritis seperti turbin, boiler, pressure vessel, dan struktur pembangkit. Membantu dalam penilaian masa pakai aset dan mencegah downtime yang mahal akibat kegagalan tak terduga.
Konstruksi dan Infrastruktur: Pengujian pada struktur baja, jembatan, dan bangunan tinggi. Memastikan kualitas material dan sambungan sebelum, selama, dan setelah konstruksi, berkontribusi pada keselamatan publik.
Pemeliharaan Pesawat dan Otomotif: Inspeksi komponen mesin, roda gigi, poros, dan sambungan kritis lainnya. Mendeteksi cacat fatigue akibat beban siklis yang merupakan faktor utama dalam program perawatan berbasis kondisi.
Industri Perkapalan dan Galangan Kapal: Untuk inspeksi lambung kapal, sambungan badan kapal, dan komponen propulsi. Mendeteksi retak akibat stres dan korosi yang vital bagi keselamatan pelayaran.
Peralatan Berat dan Pertambangan: Pemeriksaan komponen undercarriage, bucket, dan struktur rangka pada alat berat. Deteksi dini retak dapat mencegah kerusakan katastropik dan memperpanjang umur peralatan.
Laboratorium Pengujian dan Riset: Sebagai alat standar untuk kalibrasi, riset material, dan pendidikan teknik. Membantu dalam pengembangan prosedur inspeksi baru dan pelatihan teknisi NDT bersertifikat.

Harga CDX-Ⅲ Magnetic Flaw Detector & Konsultasi Pembelian Resmi

Sebagai distributor resmi dan partner terpercaya di seluruh Indonesia, kami di CV Java Multi Mandiri memahami bahwa investasi dalam alat uji yang presisi adalah keputusan strategis. Kami tidak hanya menawarkan produk, tetapi solusi lengkap yang mencakup konsultasi teknis, pelatihan operasional, dan dukungan purna jual untuk memastikan alat Anda berfungsi optimal. Untuk mendapatkan penawaran harga yang kompetitif, informasi spesifikasi detail, dan konsultasi mengenai kebutuhan inspeksi NDT Anda, jangan ragu untuk menghubungi tim spesialis kami. Kami siap membantu Anda memilih solusi yang paling tepat. Diskusikan kebutuhan Anda sekarang melalui telepon di +6285-1596-91822 atau kunjungi halaman contact us di website kami. Jadikan proses inspeksi kualitas Anda lebih mudah, pasti, dan terpercaya.

Instrument Features

Show the shape, position, size, degree of defection and confirm the nature of defection, according to effect of magnetic field.
Adopts new power mode, improves the accuracy of detection.
Adjustable magnetic yoke makes the detector more practical.
Accessory lights can be used in dark situation
Four kinds of probes, improve the detection accuracy.
Different magnetic method can test all parts of the workpiece.
Humanized design, magnetizing switch is easy to touch.
The detection speed is very fast.
Can test the flaws between 0.5~3mm below the workpiece surface, for air hole the detection depth can up to 5mm.
The magnetic participle can directly show the defection and detect the width of 0.1 m.

MITECH

Mitech Co Ltd adalah produsen profesional peralatan pengujian non-destruktif. Terletak di Basis Industri Informasi Taman Sains dan Teknologi Zhongguancun di Lembah Silikon Tiongkok. Didirikan oleh sekelompok dokter dan master lulusan Tsinghua atau Universitas Peking. Salah satu distributor Mitech terbaik yang ada di Indonesia yaitu CV. Java Multi Mandiri. Pada tahun 2004, dengan impian “teknologi inovatif, kemakmuran industri”, Mitech telah mengembangkan serangkaian produk pengujian ultrasonik yang banyak digunakan. Melalui upayanya telah berhasil menciptakan merek independen nasional dan terus meluncurkan produk pengujian non-destruktif yang populer termasuk detektor cacat ultrasonik digital, sistem deteksi cacat multi-saluran yang cerdas, pengukur ketebalan ultrasonik presisi tinggi, penguji kekerasan portabel, dan lain-lain. Kinerja tinggi, produk Mitech telah mendapat sertifikasi CE, sertifikasi gost dan banyak sertifikasi internasional. Pengguna Mitech telah tersebar di seluruh dunia seperti Jepang, Eropa, Amerika, Timur Tengah dan lain-lain. Produk Mitech telah banyak digunakan dalam pengendalian kualitas dan pemantauan keselamatan dirgantara, pipa petrokimia, industri militer, industri nuklir, kapal, mobil, dll.

Magnetic flaw detector electromagnetic yoke cable line
Length	1 m (OEM)

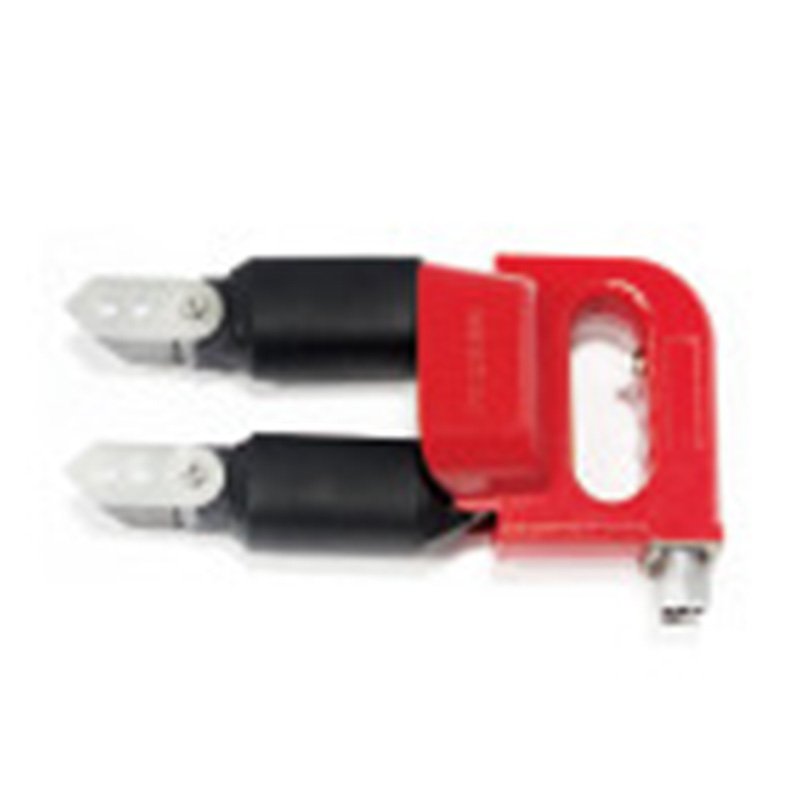

Type A magnetic yoke probe
Also called	horse shoe yoke probe, clamp yoke probe, fillet weld probe
Multi-functional magnetic flaw detector manual
Note	The random information of Mattel brand products can be downloaded at www.mitech-ndt.com.
Main unit CDX-Ⅲ
Magnetization methods	uses a variety of magnetization methods

Apa masalah umum di industri manufaktur logam yang dipecahkan oleh CDX-Ⅲ?

Masalah umumnya adalah ketidakmampuan mendeteksi cacat mikroskopis seperti retak dingin atau retak las pada komponen kritis sebelum produk digunakan. Cacat ini sering lolos dari pemeriksaan visual dan baru terlihat setelah menyebabkan kegagalan di lapangan, yang berakibat pada product recall, downtime produksi, atau bahkan kecelakaan. CDX-Ⅲ menjadi solusi praktis karena mampu mengungkap cacat tak kasat mata tersebut secara non-destruktif, cepat (≥6m/menit), dan langsung di lini produksi, sehingga memungkinkan tindakan korektif sebelum komponen dipasang atau dikirim.

Bagaimana CDX-Ⅲ dapat meningkatkan efisiensi proses dan mengurangi downtime?

Sebelumnya, inspeksi komponen besar mungkin memerlukan pembongkaran parsial atau pengiriman ke lab pihak ketiga, yang memakan waktu berhari-hari. Dengan CDX-Ⅲ yang portabel, inspeksi dapat dilakukan in-situ. Workflow berubah dari ‘bongkar-kirim-tunggu-hasil’ menjadi ‘periksa-temukan-analisis-segera’. Alat ini juga memiliki kecepatan deteksi tinggi dan siklus kerja yang jelas (magnetisasi ≤3 detik), memungkinkan pemeriksaan area yang luas dalam waktu singkat. Deteksi dini cacat mencegah kegagalan yang lebih parah, sehingga perbaikan dapat dijadwalkan (planned maintenance) alih-alih darurat (emergency shutdown), yang secara signifikan menghemat waktu dan biaya operasional.

Bagaimana CDX-Ⅲ meningkatkan akurasi dan konsistensi data dibanding metode manual lama?

Metode inspeksi magnetik manual sering bergantung pada ‘feel’ dan pengalaman operator, yang dapat menyebabkan variasi hasil antar teknisi. CDX-Ⅲ mengatasi ini dengan menyediakan output magnetisasi yang terstandarisasi (≥45N lift force) dan indikator kerja yang jelas. Sensitivitasnya yang mampu mendeteksi cacat standar A 30/100 memastikan batas deteksi yang objektif. Hasilnya, pembacaan menjadi lebih konsisten, tidak bergantung pada subjektivitas operator, dan dapat dilacak (traceable). Ini mengurangi kebutuhan untuk re-check dan meningkatkan kepercayaan pada laporan inspeksi, terutama untuk audit kepatuhan standar.

Risiko kualitas, keselamatan, atau kepatuhan apa yang dapat dikurangi dengan menggunakan produk ini?

Produk ini secara langsung mengurangi risiko kegagalan struktural yang dapat menyebabkan kecelakaan kerja, pencemaran lingkungan (misalnya kebocoran minyak), atau gangguan layanan publik. Dari sisi kepatuhan, alat ini membantu perusahaan memenuhi persyaratan standar ketat seperti API, ASME, AWS, atau peraturan keselamatan nasional yang mewajibkan inspeksi NDT berkala pada aset kritis. Dengan dokumentasi hasil inspeksi yang akurat dari alat terkalibrasi, perusahaan dapat membuktikan due diligence mereka dalam menjaga aset dan keselamatan, melindungi dari liabilitas hukum dan denda regulator.

Bagaimana perusahaan harus mengimplementasikan CDX-Ⅲ dalam workflow yang ada?

Implementasi yang sukses dimulai dengan mengidentifikasi titik kritis dalam proses produksi atau pemeliharaan yang paling rentan terhadap cacat. Teknisi atau insinyur QA/QC yang akan mengoperasikan alat harus mengikuti pelatihan operasi dasar dan keselamatan. Kami dari CV Java Multi Mandiri dapat mendukung dengan sesi onboarding, rekomendasi prosedur inspeksi standar (SOP), dan konsultasi awal. Alat ini kemudian diintegrasikan ke dalam jadwal inspeksi rutin atau digunakan untuk investigasi spesifik. Untuk hasil optimal, gabungkan penggunaannya dengan sistem manajemen data untuk melacak sejarah inspeksi setiap komponen.
