Prosedur Deteksi Variasi Kekerasan HAZ Las Inconel 718 dengan NOVOTEST TS-R-C

Kegagalan dini pada turbine blade pembangkit listrik seringkali bukan berasal dari material dasarnya, melainkan dari area sempit yang terlupakan: Heat-Affected Zone (HAZ) di sekitar lasan. Pada superalloy Inconel 718, material pilihan untuk komponen temperatur tinggi, zona ini menyimpan bahaya laten berupa variasi kekerasan mikro yang ekstrem. Perbedaan nilai kekerasan yang mencolok dalam area kurang dari satu milimeter menjadi indikator langsung adanya residual stress terkonsentrasi. Jika tidak terdeteksi sejak awal, tegangan sisa ini berkembang menjadi creep fatigue crack yang menjalar diam-diam hingga terjadi kegagalan struktural. Standar ketat seperti ASME Section IX dan AWS D17.1 mewajibkan adanya kontrol kualitas yang presisi untuk memvalidasi integritas sambungan las. Di sinilah Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C memainkan peran vital. Dengan kemampuannya mengaplikasikan skala HRC dan HR15N secara portabel, alat ini memungkinkan teknisi lapangan melakukan deteksi variasi kekerasan HAZ las Inconel 718 secara langsung, akurat, dan efisien. Artikel ini menguraikan prosedur sistematis penerapannya untuk menjadi panduan teknis Anda dalam mencegah kegagalan fatik.

1. Overview Industri Pengelasan Inconel 718 dan Standar Kekerasan
2. Persyaratan dan Scope Pengujian Kekerasan HAZ Las
3. Metode Pengujian Rockwell untuk Deteksi Variasi Kekerasan
4. Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C
5. Implementasi Pengujian di Lapangan pada Turbine Blade
6. Tantangan dan Solusi dalam Deteksi Variasi Kekerasan HAZ
7. Kesimpulan
8. FAQ
   1. Mengapa skala HR15N lebih cocok untuk mengukur HAZ tipis pada Inconel 718?
   2. Bagaimana cara memastikan keakuratan NOVOTEST TS-R-C saat digunakan di lapangan?
   3. Apakah metode ini bisa mendeteksi potensi creep fatigue crack sebelum terlihat secara visual?
   4. Berapa jumlah titik minimal yang harus diuji pada satu HAZ sesuai standar?
9. References

Overview Industri Pengelasan Inconel 718 dan Standar Kekerasan

Inconel 718 merupakan paduan nikel-kromium yang mengandalkan presipitasi fasa gamma prime dan gamma double prime untuk mempertahankan kekuatan tarik dan ketahanan mulur hingga temperatur 700°C. Proses pengelasan pada material ini, yang lazim menggunakan filler ERNiFeCr-2, menciptakan gradien termal ekstrem. Panas tinggi mengubah secara drastis mikrostruktur di HAZ, melarutkan endapan pengeras dan memicu pertumbuhan butir yang tidak seragam. Zona coarse grain di dekat fusion line seringkali menunjukkan nilai kekerasan yang lebih rendah atau lebih tinggi secara signifikan dibandingkan logam induk yang telah mengalami perlakuan panas penuh (full heat treatment).

Perubahan mikrostruktur ini menimbulkan variasi kekerasan yang tidak homogen. Titik dengan kekerasan rendah mengindikasikan hilangnya penguatan presipitasi dan menjadi lokasi konsentrasi tegangan. Sebaliknya, pengerasan lokal dapat menciptakan fasa getas yang rentan terhadap retak. Standar industri seperti ASME Section IX dan AWS D17.1 tidak menoleransi penyimpangan ini tanpa verifikasi. ISO 6508-1 menjadi acuan global untuk metode uji Rockwell, menetapkan bahwa kontrol kualitas harus memverifikasi profil kekerasan di sepanjang HAZ. Tujuannya jelas: menjamin bahwa sambungan las memiliki sifat mekanik yang seragam untuk mencegah inisiasi dini creep fatigue crack yang secara drastis memangkas umur pakai turbine blade. Diperlukan pendekatan pengujian yang mampu memetakan variasi ini dengan resolusi spasial tinggi.

Persyaratan dan Scope Pengujian Kekerasan HAZ Las

Lingkup pengujian pada HAZ las Inconel 718 tidak berhenti pada satu titik inspeksi acak. Standar mewajibkan pemetaan menyeluruh yang mencakup seluruh sub-zona kritis: fusion line, coarse grain heat-affected zone (CGHAZ), dan intercritical region. Masing-masing zona ini memiliki respons termal dan laju pendinginan berbeda, sehingga menghasilkan distribusi kekerasan yang bervariasi. Rentang kekerasan yang umum diterima untuk turbine blade Inconel 718 berada pada 35-45 HRC. Namun, ketika ketebalan HAZ sangat tipis, di bawah 0,4 mm, penggunaan skala HRC dengan beban mayor 150 kgf berisiko menembus zona pengaruh, sehingga menghasilkan data yang tidak representatif. Pada kasus ini, persyaratan teknis bergeser ke penggunaan indentor dan beban yang lebih ringan, mengadopsi skala HR15N.

AWS D17.1 secara eksplisit merekomendasikan pengambilan minimal tiga titik indentasi per zona untuk memastikan repeatability data. Pendekatan statistik sederhana seperti perhitungan rata-rata dan deviasi standar dari tiga titik ini membantu menentukan homogenitas HAZ. Dokumentasi menjadi elemen krusial; setiap nilai kekerasan wajib dicatat bersamaan dengan koordinat lokasi presisi dan kondisi persiapan permukaan. Untuk komponen bernilai tinggi seperti turbine blade, persyaratan pengujian mengarah pada metode yang seminimal mungkin merusak. Meskipun uji kekerasan Rockwell meninggalkan bekas indentasi kecil, ukurannya jauh lebih tidak invasif dibandingkan destructive test, menjadikannya pilihan realistis untuk inspeksi di bengkel maupun lapangan.

Metode Pengujian Rockwell untuk Deteksi Variasi Kekerasan

Prinsip dasar metode Rockwell mengukur kedalaman penetrasi indentor di bawah dua tahap beban: beban minor awal (preload) dan beban mayor. Pendekatan ini mengeliminasi efek elastisitas balik material dan kesalahan akibat ketidaksempurnaan permukaan, sehingga nilai kekerasan langsung terbaca pada indikator. Untuk deteksi variasi kekerasan HAZ las Inconel 718, pemilihan skala menjadi keputusan paling kritis. Skala HRC, menggunakan indentor kerucut intan 120° dengan beban mayor 150 kgf, ideal untuk material dengan ketebalan efektif lebih dari 0,6 mm. Namun, HAZ pada pengelasan presisi seringkali lebih tipis. Di sini, skala HR15N menjadi superior karena menggunakan indentor intan yang sama tetapi dengan beban mayor yang jauh lebih ringan, hanya 15 kgf, sehingga depth resolution-nya mampu membedakan lapisan HAZ tipis tanpa terpengaruh logam induk di bawahnya.

Prosedur pengujian dimulai dengan pembersihan permukaan menggunakan amplas halus grit 400-600 untuk menghilangkan oksida dan kontaminan tanpa mengubah permukaan secara termal. Spesimen atau komponen harus ditopang rigid; adaptor anvil khusus diperlukan untuk geometri melengkung. Setelah preload minor diterapkan hingga referensi datum tercapai, beban mayor diaplikasikan, lalu dilepaskan. Nilai kekerasan langsung terbaca secara digital. Metode ini menawarkan keunggulan kecepatan dan akurasi yang sulit ditandingi metode optik seperti Vickers yang membutuhkan preparasi etsa dan pengukuran diagonal indentasi. Namun, untuk validasi pada zona sangat sempit, perbandingan dengan micro-Vickers pada sampel awal tetap direkomendasikan guna membangun korelasi yang robust antara kedua metode.

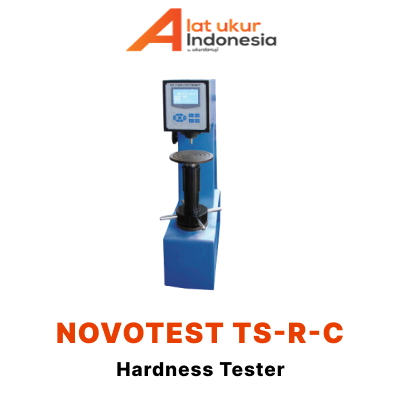

Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C

NOVOTEST TS-R-C merepresentasikan evolusi alat uji kekerasan dari sistem analog dan optik menuju platform digital portabel yang presisi. Dirancang dengan model digital dan layar LCD besar yang baru, alat ini menghadirkan struktur menu yang intuitif, memudahkan pengguna saat menavigasi pengaturan skala, beban, dan dwell time. Mesin ini bukan sekadar alat indentasi, melainkan sebuah sistem pengukuran yang mengonversi kedalaman indentasi menjadi nilai kekerasan Rockwell yang terbaca langsung secara real-time. Pengaturan terminal hiper RS-232 yang terintegrasi memastikan keandalan transmisi data yang tinggi ke perangkat lunak quality control.

Fitur unggulan NOVOTEST TS-R-C terletak pada fleksibilitasnya. Pengguna dapat memilih jenis skala kekerasan Rockwell dari A hingga K, termasuk H, dan secara krusial mampu menghitung ulang nilai kekerasan yang diperoleh ke dalam skala Brinell dan Vickers secara otomatis. Penggunaan indentor intan dan indentor bola membuatnya mampu mengukur sampel dari yang keras seperti HAZ Inconel 718 hingga material lebih lunak. Sistem bongkar/muat otomatis menghilangkan pengaruh faktor manusia yang seringkali menjadi sumber error pada penguji manual. Sebagai alat produksi, kemampuan merekam hasil pengujian di bawah ID operator tertentu dan mencetak melalui printer bawaan atau antarmuka RS-232 menyederhanakan pelacakan kualitas dan penentuan teknologi pengolahan yang tepat. Akurasi tinggi dengan resolusi digital yang lebih baik menjadikannya pilihan andal untuk memeriksa sejumlah besar suku cadang.

Tabel Perbandingan Fitur Utama NOVOTEST TS-R-C

Implementasi Pengujian di Lapangan pada Turbine Blade

Prosedur deteksi variasi kekerasan HAZ las Inconel 718 pada turbine blade menuntut pendekatan sistematis, dimulai dari preparasi permukaan yang metalurgis. Operator harus membersihkan area HAZ menggunakan amplas grit halus (400-600) secara searah untuk menghilangkan lapisan oksida akibat panas pengelasan tanpa menimbulkan panas gesekan yang dapat mengubah struktur mikro. Permukaan harus dipastikan rata dan bersih dari debris untuk menghindari kesalahan pembacaan indentasi. Selanjutnya, penentuan titik ukur dilakukan dengan menandai grid imajiner berukuran 5×5 mm di sepanjang jalur HAZ, dimulai dari fusion line, melintasi CGHAZ, hingga intercritical region, menggunakan spidol tahan aus.

Pengoperasian NOVOTEST TS-R-C pada geometri blade yang melengkung memerlukan V-anvil yang tepat untuk menopang komponen agar rigid dan memastikan indentor tegak lurus sempurna terhadap permukaan uji. Setelah memilih skala yang sesuai (HRC atau HR15N) berdasarkan ketebalan HAZ, operator menerapkan preload minor dengan menekan tuas secara halus hingga indikator datum tercapai. Beban mayor kemudian diaplikasikan dan dilepaskan secara otomatis oleh sistem. Hasil nilai HRC atau HR15N langsung terbaca pada layar LCD besar. Setiap nilai harus segera dicatat bersama foto lokasi dan koordinat grid untuk input ke software QC. Studi kasus pada inspeksi rutin turbine blade pembangkit listrik menunjukkan bahwa metode ini berhasil mengidentifikasi zona dengan kekerasan 28-30 HRC pada CGHAZ, nilai di bawah ambang batas 35 HRC, yang menandakan potensi tinggi terjadinya deformasi mulur dini.

Tantangan dan Solusi dalam Deteksi Variasi Kekerasan HAZ

Mengaplikasikan pengujian kekerasan pada HAZ las Inconel 718 di lingkungan nyata menghadirkan tantangan unik yang tidak ditemui di laboratorium. Akses terbatas akibat geometri blade yang kompleks dan berlekuk seringkali menghalangi posisi indentor konvensional. Solusi dari NOVOTEST TS-R-C hadir melalui desainnya yang ringan dan kompatibel dengan berbagai anvil, termasuk V-anvil dan ekstensi khusus yang memungkinkan indentasi pada area sempit dan kontur sulit. Tantangan kedua adalah variasi ketebalan HAZ itu sendiri. Menerapkan beban mayor yang terlalu besar pada HAZ tipis akan menghasilkan pembacaan yang dipengaruhi oleh logam induk. Di sinilah fleksibilitas pemilihan beban minor dan mayor alat ini menjadi krusial; operator dapat dengan cepat beralih ke skala HR15N untuk resolusi dangkal yang akurat.

Suhu lingkungan operasi juga menjadi variabel pengganggu. Meskipun alat uji tidak secara langsung mengukur residual stress, nilai kekerasan berkorelasi kuat dengan kekuatan tarik material. Variasi suhu dapat mempengaruhi kalibrasi internal alat. Prosedur standar mewajibkan kalibrasi menggunakan blok referensi pada suhu yang sama dengan komponen uji, sebuah proses yang difasilitasi oleh menu kalibrasi mudah pada antarmuka digital NOVOTEST TS-R-C. Tantangan fundamental lainnya adalah interpretasi data; zona dengan kekerasan yang lebih rendah secara konsisten mengindikasikan penurunan yield strength dan menjadi lokasi potensial akumulasi regangan mulur. Dengan solusi portabilitas, panduan kalibrasi terstruktur, dan kompensasi melalui pemilihan anvil yang tepat, NOVOTEST TS-R-C mengatasi hambatan lapangan untuk menghasilkan data yang valid dan dapat ditindaklanjuti.

Kesimpulan

Deteksi variasi kekerasan pada HAZ las Inconel 718 bukan merupakan uji opsional, melainkan protokol jaminan kualitas yang berimplikasi langsung pada keselamatan dan umur pakai turbine blade. Variasi nilai kekerasan yang tidak terdeteksi akan menjadi sumber residual stress yang memicu creep fatigue crack, sebuah mode kegagalan yang mahal dan berbahaya. Kepatuhan terhadap standar ASME dan AWS mewajibkan pemetaan kekerasan yang presisi sebagai verifikasi integritas struktural. Alat Penguji Kekerasan Rockwell NOVOTEST TS-R-C menghadirkan solusi akurat dan portabel yang menyederhanakan prosedur ini, memungkinkan pengukuran skala HRC dan HR15N secara langsung di lapangan dengan keandalan tinggi. Dengan mengintegrasikan prosedur pengujian ini ke dalam program inspeksi berkala, engineer dapat memperpanjang umur operasional komponen kritis, mengurangi downtime tak terencana, dan memastikan keandalan sistem secara keseluruhan.

Untuk memastikan proses pengujian Anda berjalan optimal dengan alat yang tepat dan terkalibrasi, CV. Java Multi Mandiri, sebagai distributor resmi alat ukur dan pengujian, menyediakan NOVOTEST TS-R-C dan berbagai solusi pendukung akurasi pengukuran lainnya. Konsultasikan kebutuhan kontrol kualitas Anda bersama kami untuk menemukan konfigurasi alat yang paling sesuai dengan standar ketat industri Anda.

FAQ

Mengapa skala HR15N lebih cocok untuk mengukur HAZ tipis pada Inconel 718?

Skala HR15N menggunakan beban mayor yang sangat ringan, yaitu 15 kgf, dibandingkan 150 kgf pada skala HRC. Beban ringan ini menghasilkan kedalaman indentasi yang jauh lebih dangkal, sehingga pengukuran hanya terpengaruh oleh lapisan permukaan HAZ yang tipis (<0.4 mm). Pada HAZ las Inconel 718 yang seringkali sangat sempit, menggunakan HRC berisiko menembus zona HAZ dan membaca kekerasan logam induk di bawahnya, sehingga menghasilkan data variasi kekerasan yang tidak valid. HR15N memberikan depth resolution yang diperlukan untuk mendeteksi perubahan kekerasan mikro di zona sempit ini.

Bagaimana cara memastikan keakuratan NOVOTEST TS-R-C saat digunakan di lapangan?

Keakuratan NOVOTEST TS-R-C di lapangan dijamin melalui prosedur kalibrasi rutin menggunakan blok uji referensi standar dengan nilai kekerasan yang telah tersertifikasi. Kalibrasi wajib dilakukan sebelum sesi pengujian, pada suhu lingkungan operasi yang sama dengan komponen uji, untuk mengeliminasi efek pemuaian termal. Antarmuka digital alat ini menyediakan menu kalibrasi yang sederhana. Selain itu, penggunaan anvil yang tepat untuk menopang geometri komponen secara rigid dan memastikan indentor tegak lurus permukaan sangat vital untuk menghilangkan kesalahan pengukuran akibat gaya lateral.

Apakah metode ini bisa mendeteksi potensi creep fatigue crack sebelum terlihat secara visual?

Metode uji kekerasan secara tidak langsung dapat mengidentifikasi area berpotensi tinggi mengalami creep fatigue crack sebelum retakan mikroskopis terbentuk. Variasi kekerasan, khususnya zona dengan nilai jauh lebih rendah dari ambang batas, mengindikasikan hilangnya kekuatan mekanik akibat perubahan mikrostruktur dan adanya residual stress terkonsentrasi. Zona lunak ini merupakan lokasi favorit terjadinya akumulasi regangan mulur (creep) yang menjadi prekursor fatik. Dengan memetakan variasi ini, teknisi dapat menandai area berisiko untuk inspeksi lebih lanjut, seperti dye penetrant atau eddy current, dan melakukan tindakan preventif sebelum inspeksi visual menemukan retakan.

Berapa jumlah titik minimal yang harus diuji pada satu HAZ sesuai standar?

Mengacu pada standar AWS D17.1 untuk pengelasan aerospace, jumlah titik pengujian minimal adalah tiga titik indentasi untuk setiap sub-zona dalam HAZ. Sub-zona tersebut meliputi fusion line, coarse grain heat-affected zone (CGHAZ), dan intercritical region. Dengan demikian, satu penampang HAZ setidaknya memerlukan sembilan titik indentasi untuk menggambarkan profil variasi kekerasan secara representatif. Namun, untuk HAZ yang sempit, pengurangan beban uji (dengan skala HR15N) memungkinkan lebih banyak titik dalam grid 5×5 mm, sehingga rekomendasi praktis seringkali melebihi jumlah minimal standar untuk meningkatkan kepercayaan statistik data.

Rekomendasi Rockwell Hardness Tester

References

1. American Welding Society. (2017). AWS D17.1/D17.1M:2017, Specification for Fusion Welding for Aerospace Applications. Miami: AWS.
2. The American Society of Mechanical Engineers. (2019). ASME BPVC Section IX: Qualification Standard for Welding, Brazing, and Fusing Procedures. New York: ASME.
3. International Organization for Standardization. (2018). ISO 6508-1:2018, Metallic materials — Rockwell hardness test — Part 1: Test method. Geneva: ISO.
4. Donachie, M. J., & Donachie, S. J. (2002). Superalloys: A Technical Guide (2nd ed.). ASM International.
5. Kou, S. (2003). Welding Metallurgy (2nd ed.). John Wiley & Sons.
