Panduan Mengidentifikasi pH Excursions di Downstream dengan Hanna HI1288

Anda mungkin tidak pernah melihatnya, tetapi pH excursions sedang merusak batch produk Anda secara diam-diam. Dalam proses downstream purification, fluktuasi pH yang tidak terdeteksi selama beberapa detik saja dapat memicu agregasi protein, mengubah struktur molekul target, dan mengakibatkan penolakan batch senilai miliaran rupiah. Di sinilah akurasi dan kecepatan deteksi tidak bisa dikompromikan. Probe Hanna HI1288 hadir sebagai solusi pemantauan real-time dengan tiga parameter kritis dalam satu bodi—pH, konduktivitas (EC), dan suhu—yang memberikan gambaran menyeluruh tentang kondisi larutan proses. Standar ASME BPE dan USP <791> secara eksplisit menuntut kemampuan dokumentasi dan akurasi pengukuran yang ketat untuk memastikan kualitas produk biofarmasi. Artikel ini akan memandu Anda melalui checklist langkah demi langkah untuk menganalisis akar penyebab pH excursions, mengubah data mentah dari HI1288 menjadi wawasan yang dapat ditindaklanjuti, dan memastikan proses Anda tetap terkendali.

1. Checklist Utama Analisis pH Excursions
2. Penjelasan Tiap Poin Penting dalam Checklist
3. Standar atau Regulasi Terkait
4. Tools yang Direkomendasikan untuk Monitoring pH
5. Kesalahan yang Sering Terjadi dalam Analisis pH Excursions
6. Quick Audit Template untuk Verifikasi Sistem Monitoring pH
7. Kesimpulan
8. FAQ
   1. Apakah probe HI1288 bisa digunakan untuk proses CIP (Cleaning in Place)?
   2. Berapa frekuensi ideal kalibrasi HI1288 untuk proses downstream?
   3. Bagaimana cara membersihkan probe setelah terpapar larutan protein?
   4. Apa perbedaan utama antara HI1288 dan probe pH laboratorium standar?
9. References

Checklist Utama Analisis pH Excursions

Gunakan daftar periksa terstruktur ini segera setelah Anda mencurigai adanya fluktuasi pH atau secara rutin sebagai kendali preventif. Ikuti setiap langkah dengan cermat untuk mengisolasi variabel penyebab.

1. Verifikasi Kalibrasi Probe: Periksa slope dan offset menggunakan buffer standar segar sebelum memulai batch. Catat nilai dalam logbook.
2. Tetapkan Baseline pH dan EC: Ukur nilai referensi pada buffer dan larutan proses normal. Simpan data pembacaan awal untuk perbandingan.
3. Identifikasi Titik Kritis Proses: Tentukan langkah operasi yang rawan, seperti elusi gradien tinggi, perubahan buffer mendadak, dan zona pencampuran.
4. Aktifkan Pencatatan Data Real-time: Gunakan fitur logging otomatis HI1288 melalui meter induk. Atur interval perekaman 1–10 detik pada fase kritis.
5. Analisis Korelasi Suhu: Pantau suhu secara bersamaan. Pisahkan perubahan pH aktual dari artefak yang disebabkan oleh efek termal pada probe.
6. Evaluasi Kompatibilitas Material: Pastikan bodi polipropilena HI1288 dan material pembasah lainnya tahan terhadap komposisi kimia larutan proses Anda.
7. Dokumentasi Sesuai Standar: Catat setiap pengamatan, waktu kejadian, nilai pengukuran, dan tindakan korektif dalam batch record yang memenuhi prinsip ALCOA+.

Penjelasan Tiap Poin Penting dalam Checklist

Memahami “mengapa” di balik setiap langkah akan mempertajam kemampuan diagnosis Anda.

Verifikasi Kalibrasi: Lakukan kalibrasi dua titik minimal setiap shift atau sebelum inisiasi batch baru. Gunakan buffer NIST-traceable pH 4.01, 7.01, dan 10.01. Slope ideal untuk probe baru mendekati 100% (sekitar 59.16 mV/pH pada 25°C), dan offset harus berkisar ±0.15 pH. Jika offset melebihi toleransi, bersihkan probe dan ulangi kalibrasi.

Tetapkan Baseline: Pada buffer fosfat normal, nilai pH mungkin di kisaran 6.8–7.4 dengan EC spesifik. Catat baseline ini. Sebuah drift baseline yang konsisten melebihi 0.1 pH unit per jam sering kali menjadi indikasi awal kontaminasi membran referensi atau penuaan probe, bukan masalah pada larutan proses itu sendiri.

Identifikasi Titik Kritis: Langkah elusi gradien dalam kromatografi adalah lokasi paling rawan untuk pH excursions. Pencampuran buffer asetat dan Tris yang tidak homogen dapat menciptakan mikro-lingkungan asam di sekitar bola sensor pH. Perhatikan lonjakan data sesaat yang sering kali terlewatkan oleh pencatatan manual.

Data Real-time: Integrasikan HI1288 dengan meter seperti HI98191 untuk mengaktifkan logging dengan interval hingga 1 detik. Mode ini menangkap transien pH yang terjadi dalam hitungan detik selama gradien buffer. Atur ambang batas alarm pada meter sehingga operator mendapat notifikasi instan saat nilai pH di luar rentang kritis, memungkinkan koreksi segera.

Korelasi Suhu: Probe HI1288 dilengkapi sensor suhu internal untuk kompensasi suhu otomatis (ATC). Pahami bahwa ATC mengkoreksi respons elektrode, tetapi tidak mengkoreksi perubahan pH intrinsik larutan akibat suhu. Untuk memverifikasi, catat suhu dari sumber lain. Jika pH turun 0.2 saat suhu naik 5°C, itu mungkin efek termal nyata pada larutan, bukan artefak.

Kompatibilitas Material: Bodi polipropilena HI1288 menawarkan ketahanan kimia yang sangat baik terhadap berbagai pelarut dan asam/basa. Ini unggul dibandingkan probe kaca konvensional yang rentan pecah. Pastikan pelarut organik spesifik dalam proses Anda, seperti asetonitril, kompatibel—polipropilena umumnya tahan, tetapi selalu verifikasi dengan bagan kompatibilitas kimia untuk konsentrasi tinggi.

Dokumentasi: Sebuah catatan penyimpangan harus memenuhi prinsip ALCOA+ (Attributable, Legible, Contemporaneous, Original, Accurate, + Complete, Consistent, Enduring, Available). Catat siapa yang melakukan pengukuran, kapan, menggunakan instrumen apa dengan nomor aset, nilai eksak yang terukur, dan tindakan korektif yang diambil. Jejak audit dari meter Hanna mendukung integritas data untuk kesiapan inspeksi regulator.

Standar atau Regulasi Terkait

Kepatuhan terhadap standar bukan sekadar dokumen; ia adalah cetak biru untuk membangun sistem pemantauan yang andal.

ASME BPE: Standar ini mengatur desain sistem pemrosesan biofarmasi, termasuk instrumentasi pemantauan. ASME BPE mewajibkan penggunaan probe yang didesain higienis, dengan material permukaan yang kompatibel terhadap proses dan kemampuan untuk dibersihkan (CIP-able). Integrasi probe HI1288 melalui konektor yang tepat, menghindari “dead legs” yang dapat menjadi sumber kontaminasi, selaras dengan filosofi desain BPE. Pre-amplifier terintegrasi dalam probe memperkuat sinyal langsung di titik pengukuran, mengurangi noise listrik yang dapat mengaburkan data kritis, memenuhi tuntutan akurasi sistem.

USP <791>: Bab ini memberikan panduan ketat untuk kalibrasi dan pengukuran pH. Persyaratan kunci mencakup kalibrasi menggunakan minimal dua titik buffer yang mencakup rentang pH yang diharapkan dan akurasi minimal ±0.05 pH. Probe pra-amplifikasi HI1288, ketika dikalibrasi dengan benar, mampu mencapai akurasi ini secara konsisten. USP <791> juga menekankan penggunaan larutan standar bersertifikat. Saat terjadi pH excursion yang tidak terduga, Anda harus menginisiasi investigasi Out-of-Specification (OOS) yang melacak kembali ke data mentah dan catatan kalibrasi, menjadikan kemampuan logging detail HI1288 sebagai bukti yang krusial.

Tools yang Direkomendasikan untuk Monitoring pH

Pemilihan alat adalah fondasi dari seluruh strategi pemantauan Anda. Hanna HI1288 adalah pusat dari sistem ini.

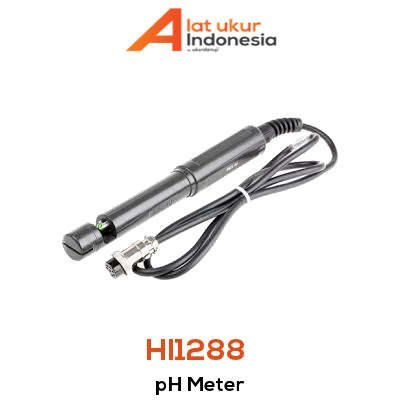

Hanna HI1288 adalah probe multiparameter 3-in-1 yang mengukur pH, konduktivitas (EC/TDS), dan suhu dalam satu bodi polipropilena yang kokoh. Bola penginderaan pH kaca suhu rendah dan junction kain memberikan respon cepat, sementara sensor EC menggunakan dua elektrode grafit untuk pengukuran konduktivitas ampérométrique yang stabil. Pre-amplifier terintegrasi membuat sinyal kebal terhadap interferensi, ideal untuk lingkungan industri.

Spesifikasi Utama	Detail
Rentang Pengukuran	pH 0–13, EC 0–200 mS/cm, Suhu -5 hingga 80°C
Material Bodi	Polipropilena (PP)
Junction & Elektrolit	Persimpangan kain, elektrolit gel polimer bebas pemeliharaan
Sensor Suhu	Termistor terintegrasi untuk ATC
Dimensi	Panjang 183 mm, diameter 15 mm
Koneksi	Konektor DIN 7-pin, kompatibel dengan meter Hanna portabel dan benchtop

Untuk mengoperasikan HI1288, Anda memerlukan meter induk yang kompatibel seperti HI98191 (portabel) atau HI5222 (benchtop). Keduanya menyediakan antarmuka untuk kalibrasi, logging data, pengaturan alarm, dan konektivitas ke PC untuk transfer data. Aksesori esensial meliputi larutan kalibrasi pH 4.01, 7.01, dan 10.01, larutan penyimpanan elektrode 3M KCl untuk menjaga kelembapan junction saat tidak digunakan, serta sikat pembersih lembut untuk merawat sensor.

Dibandingkan menggunakan tiga probe terpisah untuk pH, EC, dan suhu, satu unit HI1288 secara signifikan mengurangi jumlah port instalasi, meminimalkan risiko kontaminasi silang pada sistem sambung-singkat (single-use assemblies), dan menyederhanakan manajemen kabel.

Bagi Anda yang mencari solusi alat ukur untuk mendukung proses produksi biofarmasi, CV. Java Multi Mandiri adalah supplier dan distributor Hanna Instruments di Indonesia yang dapat menyediakan probe HI1288 berikut seluruh aksesori dan meter pendukungnya, memastikan Anda mendapatkan alat yang asli dan terkalibrasi dengan baik untuk kepatuhan penuh terhadap standar.

Kesalahan yang Sering Terjadi dalam Analisis pH Excursions

Mengetahui apa yang tidak boleh dilakukan sama pentingnya dengan mengetahui prosedur yang benar.

1. Kalibrasi Asal-asalan: Menggunakan buffer yang sudah kadaluarsa atau terkontaminasi, atau tidak menyetarakan suhu buffer dengan suhu probe, adalah sumber kesalahan nomor satu. Slope yang buruk menghasilkan pembacaan yang tidak akurat secara sistematis.
2. Mengabaikan Data EC: Perubahan konduktivitas sering kali mendahului perubahan pH, terutama jika disebabkan oleh kebocoran garam atau kontaminasi dari langkah sebelumnya. Anggap EC sebagai sistem peringatan dini Anda.
3. Kontaminasi Membran Referensi: Residu protein atau garam yang mengering dan mengkristal pada junction kain akan menghambat jalur ionik. Gejalanya adalah respons probe yang lambat dan drift terus-menerus.
4. Salah Menafsirkan Kompensasi Suhu: Banyak operator berasumsi ATC menghilangkan semua pengaruh suhu. ATC hanya mengkoreksi output mV probe, bukan perubahan kimiawi larutan. Anda wajib mencatat suhu secara independen.
5. Pemasangan Probe di “Dead Leg”: Memasang probe di area dengan aliran stagnan akan menghasilkan data yang tidak mewakili dinamika proses utama yang sedang berjalan.
6. Blind Spot terhadap History Batch: Jangan hanya melihat data saat ini. Bandingkan profil pH dan EC yang dicurigai dengan riwayat batch yang berhasil untuk mengidentifikasi anomali yang signifikan.

Quick Audit Template untuk Verifikasi Sistem Monitoring pH

Gunakan template ini untuk audit lapangan singkat oleh tim QA/QC. Frekuensi ideal adalah setiap minggu atau sebelum kampanye produksi baru.

Komponen Audit	Pemeriksaan	Kriteria PASS	Tindakan Jika FAIL
Kalibrasi Probe	Verifikasi log kalibrasi terakhir. Periksa % Slope dan Offset.	Slope 85–105%, Offset < ±0.15 pH	Bersihkan probe, ganti buffer kalibrasi, ulangi kalibrasi. Rekam ulang.
Kebersihan Probe	Inspeksi visual junction dan bola sensor.	Bebas dari residu protein, endapan garam, atau gelembung.	Bersihkan dengan sikat lembut dan larutan pembersih protein; rendam dalam larutan penyimpanan.
Verifikasi Baseline	Ukur probe dalam buffer referensi standar.	pH dalam ±0.1 unit dari nilai target buffer.	Ulangi kalibrasi. Jika masalah berlanjut, ganti probe dan ajukan OOS ringan.
Logging Data	Periksa keutuhan data pada meter induk.	Data tersimpan lengkap, timestamp benar, tidak ada jeda data.	Periksa pengaturan interval logging, jalankan ulang tes. Pastikan memori cukup.
Pengaturan Alarm	Verifikasi ambang batas alarm pH dan EC pada meter.	Ambang sesuai dengan CPP (Critical Process Parameter) batch record.	Atur ulang batas alarm sesuai spesifikasi produk. Dokumentasikan perubahan.

Auditor dan operator harus menandatangani dokumen ini. Integrasikan temuan ke dalam sistem e-logbook digital untuk memudahkan pemantauan tren kinerja probe HI1288 dari waktu ke waktu.

Kesimpulan

Mengidentifikasi pH excursions di downstream bukanlah reaksi panik terhadap alarm, melainkan proses investigasi sistematis yang melibatkan verifikasi instrumen, analisis multiparameter, dan pemahaman mendalam akan titik kritis proses. Hanna HI1288 bertindak sebagai mata Anda di lapangan, menyediakan data pH, EC, dan suhu yang akurat dan tervalidasi dalam satu probe yang andal, membantu Anda memenuhi tuntutan ketat ASME BPE dan USP <791>. Dengan mengadopsi checklist harian, menghindari kesalahan interpretasi umum, dan menjalankan rutinitas audit cepat, Anda dapat secara drastis memangkas risiko agregasi protein dan kegagalan batch. Terapkan panduan ini segera untuk mentransformasi kemampuan pemantauan Anda dari reaktif menjadi prediktif. Untuk memastikan probe dan meter Anda dalam kondisi prima, selalu pastikan Anda bermitra dengan penyedia alat ukur yang kredibel dan terpercaya seperti CV. Java Multi Mandiri untuk konsultasi dan pengadaan perangkat.

FAQ

Apakah probe HI1288 bisa digunakan untuk proses CIP (Cleaning in Place)?

Secara desain, bodi polipropilena HI1288 tahan terhadap banyak bahan kimia. Namun, kesesuaiannya untuk CIP bergantung pada parameter pembersihan Anda, terutama suhu dan konsentrasi kimia (seperti kaustik panas). Selalu verifikasi batas suhu 80°C dan kompatibilitas kimia pelarut pembersih Anda dengan bagan resmi Hanna sebelum memaparkan probe ke siklus CIP yang agresif.

Berapa frekuensi ideal kalibrasi HI1288 untuk proses downstream?

Frekuensi kalibrasi standar adalah setiap shift, atau di awal setiap batch produk baru. Untuk fase proses yang sangat kritis, lakukan verifikasi satu titik (misal dengan buffer pH 7.01) di tengah batch untuk memastikan tidak ada drift. Setiap kali probe dibersihkan atau disimpan kering, kalibrasi ulang penuh wajib dilakukan.

Bagaimana cara membersihkan probe setelah terpapar larutan protein?

Rendam ujung probe dalam larutan pembersih protein komersial atau enzim protease encer selama 15–30 menit. Bilas bersih dengan air deionisasi. Jangan sekali-kali menggosok bola sensor kaca dengan abrasif. Setelah bersih, rendam probe dalam larutan penyimpanan 3M KCl untuk menghidrasi kembali junction sebelum digunakan.

Apa perbedaan utama antara HI1288 dan probe pH laboratorium standar?

Perbedaan terbesarnya adalah integrasi multiparameter dan ketahanan fisik. Probe lab standar biasanya hanya mengukur pH dan memiliki bodi kaca yang rentan pecah. HI1288 mengukur pH, EC, dan suhu sekaligus, memiliki bodi polipropilena yang tahan banting, serta pre-amplifier terintegrasi yang membuatnya lebih tahan terhadap noise elektrik di lingkungan industri, menjadikannya ideal untuk pemantauan proses, bukan sekadar pengujian sampel di lab.

Rekomendasi pH Meter

References

1. American Society of Mechanical Engineers (ASME). (2024). ASME BPE-2024 Bioprocessing Equipment. ASME.
2. United States Pharmacopeial Convention (USP). General Chapter <791> pH. United States Pharmacopeia and National Formulary.
3. Hanna Instruments Inc. (n.d.). Technical Datasheet: HI1288 Pre-Amplified pH/EC/Temperature Probe.
4. ICH Expert Working Group. (2018). ICH Harmonised Guideline Q7 Good Manufacturing Practice Guide for Active Pharmaceutical Ingredients. International Council for Harmonisation of Technical Requirements for Pharmaceuticals for Human Use.
5. Rathore, A. S., & Kapoor, R. (2024). “Real-Time Process Monitoring in Bioprocessing”. Processes, 12(3), 427.
