Panduan Lengkap Ketebalan Lapisan Cat: Standar, Inspeksi & Quality Assurance Konstruksi

Kegagalan lapisan cat pada sebuah proyek konstruksi baja atau manufaktur industri bukan sekadar masalah estetika. Di balik cat yang mengelupas, menggelembung, atau retak, terdapat ancaman nyata: korosi. Korosi dapat merusak integritas struktural aset bernilai miliaran rupiah, menyebabkan downtime yang mahal, dan memicu biaya perbaikan yang jauh melampaui biaya pengecatan awal. Bagi para profesional di lapangan—Quality Control (QC) Inspector, Project Engineer, dan Site Manager—tantangan utamanya adalah memastikan lapisan pelindung ini diaplikasikan dengan benar. Namun, informasi yang ada seringkali terfragmentasi, tersebar di antara manual teknis yang padat, standar industri yang rumit, dan saran yang tidak terverifikasi.

Artikel ini adalah solusinya. Anggap ini sebagai field manual profesional Anda, sebuah panduan komprehensif yang menyatukan semua elemen krusial dalam satu sumber terpercaya. Kami akan mengupas tuntas mengapa ketebalan lapisan cat menjadi pilar utama dalam quality assurance, menerjemahkan standar industri seperti ISO 12944 dan SSPC-PA 2 menjadi panduan praktis, mendemonstrasikan teknik pengukuran yang akurat, hingga memberikan cara mendiagnosis dan mencegah kegagalan cat.

Bersiaplah untuk menguasai setiap aspek integritas lapisan cat, dari teori hingga praktik di lapangan, untuk memastikan proteksi aset maksimal dan kesuksesan proyek Anda.

1. Mengapa Ketebalan Lapisan Cat adalah Pilar Quality Assurance Konstruksi?
   1. Dampak Lapisan Cat yang Terlalu Tipis vs. Terlalu Tebal
2. Memahami Standar Industri: Bahasa Universal dalam Pengecatan
   1. Panduan Praktis ISO 12944: Menentukan DFT untuk Lingkungan Berbeda
3. Toolkit Inspektur: Pengukuran Ketebalan Cat dari A sampai Z
   1. Memilih Alat yang Tepat: Panduan Pembeli Thickness Gauge
   2. Kunci Akurasi: Cara Kalibrasi Thickness Gauge Seperti Profesional
   3. Prosedur Pengukuran DFT Sesuai Standar SSPC-PA 2
4. Diagnostik Lapangan: Mengidentifikasi dan Mencegah Kegagalan Lapisan Cat
5. Tindakan dan Pelaporan: Menangani Hasil yang Tidak Sesuai Spesifikasi
6. FAQ: Pertanyaan Umum Seputar Inspeksi dan Ketebalan Cat
7. Kesimpulan: Dari Kepatuhan Menuju Keunggulan
8. Referensi dan Sumber

Mengapa Ketebalan Lapisan Cat adalah Pilar Quality Assurance Konstruksi?

Dalam dunia quality assurance konstruksi, kontrol terhadap ketebalan lapisan cat (dikenal sebagai Dry Film Thickness atau DFT) adalah salah satu parameter paling kritis. Ini bukan sekadar item dalam checklist; ini adalah garis pertahanan pertama dan utama terhadap degradasi aset. Mengabaikan parameter ini membuka pintu bagi berbagai risiko korosi pada konstruksi, yang pada akhirnya dapat berujung pada kegagalan lapisan cat secara prematur.

Kerugian finansial akibat ketebalan yang tidak sesuai sangat signifikan. Lapisan yang terlalu tipis berarti biaya perbaikan dan aplikasi ulang yang mahal, sementara lapisan yang terlalu tebal berarti pemborosan material cat yang signifikan dan potensi klaim garansi di masa depan. Menurut para ahli, pencegahan adalah kunci. The Institute of Corrosion (ICorr) menekankan bahwa proteksi dimulai bahkan sebelum cat diaplikasikan. Mereka menyatakan, “Bagaimana sebuah struktur baja dirancang memiliki pengaruh nyata pada kemampuannya untuk dilindungi dari korosi. Struktur yang dirancang dengan buruk mungkin memiliki perangkap korosi yang sulit dilindungi dan dari mana korosi dapat menyebar dengan cepat”^[1]. Hal ini menggarisbawahi pentingnya pendekatan holistik, di mana kontrol DFT menjadi bagian tak terpisahkan dari strategi proteksi yang lebih besar.

Seorang Manajer QA bersertifikasi akan setuju bahwa kontrol DFT adalah ‘garis pertahanan pertama’ terhadap kegagalan struktural prematur. Memastikan setiap mikron cat sesuai dengan spesifikasi adalah investasi langsung pada umur panjang dan keamanan aset.

Dampak Lapisan Cat yang Terlalu Tipis vs. Terlalu Tebal

Ketidaksesuaian ketebalan cat, baik kurang maupun lebih dari spesifikasi, sama-sama berbahaya. Memahami risiko spesifik dari kedua skenario ini sangat penting untuk setiap inspektur dan manajer proyek.

Risiko Lapisan Cat Terlalu Tipis (Under-thickness):

• Proteksi Korosi Tidak Memadai: Ini adalah risiko terbesar. Lapisan cat yang tipis tidak mampu memberikan penghalang (barrier) yang cukup untuk melindungi substrat baja dari kelembaban, oksigen, dan kontaminan lainnya.
• Cakupan Puncak yang Buruk: Pada permukaan yang memiliki profil kekasaran (hasil dari sandblasting), lapisan yang terlalu tipis akan gagal menutupi puncak-puncak profil, meninggalkan titik-titik lemah yang rentan menjadi awal mula korosi.
• Umur Pakai Lebih Pendek: Lapisan akan lebih cepat terkikis oleh paparan UV, abrasi, dan bahan kimia, sehingga memerlukan perawatan lebih dini.

Risiko Lapisan Cat Terlalu Tebal (Over-thickness):

• Retak (Cracking) dan Delaminasi: Lapisan yang terlalu tebal menjadi kurang fleksibel dan lebih rapuh. Perubahan suhu dan tekanan internal dapat menyebabkan keretakan, yang memungkinkan kelembaban meresap dan menyebabkan pengelupasan (delaminasi).
• Pengeringan Tidak Sempurna: Lapisan yang tebal dapat mengalami solvent entrapment, di mana pelarut di bagian bawah lapisan terperangkap karena permukaan atas sudah mengering terlebih dahulu. Hal ini menghasilkan lapisan yang lunak, lemah, dan rentan terhadap kerusakan.
• Pemborosan Material dan Biaya: Setiap mikron cat di atas spesifikasi adalah pemborosan material dan uang. Dalam proyek skala besar, ini bisa berarti kerugian puluhan hingga ratusan juta rupiah.
• Waktu Pengeringan Lebih Lama: Menghambat jadwal proyek secara keseluruhan karena waktu tunggu antar lapisan menjadi lebih panjang.

Secara ringkas, target ketebalan yang ditetapkan dalam spesifikasi bukanlah angka acak, melainkan hasil perhitungan rekayasa untuk mencapai keseimbangan optimal antara proteksi, performa, dan biaya.

Memahami Standar Industri: Bahasa Universal dalam Pengecatan

Untuk memastikan konsistensi dan kualitas, industri pelapisan pelindung (protective coatings) mengandalkan serangkaian standar yang diakui secara global. Standar ini berfungsi sebagai bahasa universal antara pemilik proyek, kontraktor, aplikator, dan inspektur. Dua badan otoritatif utama yang menetapkan standar ini adalah ISO (International Organization for Standardization) dan AMPP (The Association for Materials Protection and Performance), yang merupakan hasil gabungan dari SSPC dan NACE.

Dalam konteks ketebalan cat, penting untuk memahami dua istilah kunci:

• Wet Film Thickness (WFT): Ketebalan lapisan cat sesaat setelah diaplikasikan, saat masih basah. Diukur menggunakan WFT comb gauge.
• Dry Film Thickness (DFT): Ketebalan lapisan setelah cat mengering dan semua pelarutnya menguap. Ini adalah parameter final yang menentukan kepatuhan terhadap spesifikasi.

Hubungan antara WFT dan DFT ditentukan oleh persentase kandungan padatan (volume solids) dari cat, yang dapat ditemukan di Lembar Data Teknis (TDS) produk. Mengukur WFT selama aplikasi adalah cara proaktif untuk memperkirakan DFT akhir dan melakukan penyesuaian jika diperlukan.

Panduan Praktis ISO 12944: Menentukan DFT untuk Lingkungan Berbeda

Salah satu pertanyaan paling umum adalah, “Berapa standar ketebalan cat yang ideal?” Jawabannya tidak tunggal; itu sangat bergantung pada lingkungan layanan di mana struktur akan berada. Standar ISO 12944 adalah referensi global definitif untuk proteksi korosi struktur baja dengan sistem cat, yang mengklasifikasikan lingkungan berdasarkan tingkat korosivitasnya.

Berikut adalah tabel referensi praktis berdasarkan ISO 12944 untuk membantu menentukan total DFT yang direkomendasikan:

Penting untuk diingat bahwa total DFT di atas adalah hasil dari sistem multi-lapis (primer, intermediate, top coat). Rekomendasi DFT spesifik untuk setiap lapisan harus selalu diverifikasi pada Technical Data Sheet (TDS) dari produsen cat yang digunakan. Secara umum, ada hubungan langsung antara peningkatan DFT (dengan sistem yang tepat) dan perkiraan masa pakai lapisan pelindung, menjadikannya investasi krusial dalam durabilitas aset.

Toolkit Inspektur: Pengukuran Ketebalan Cat dari A sampai Z

Seorang inspektur pengecatan yang andal adalah seorang profesional yang dilengkapi dengan pengetahuan dan alat yang tepat. Bagian ini adalah inti dari field manual Anda, mencakup segala hal mulai dari pemilihan alat, kalibrasi, hingga prosedur pengukuran yang benar di lapangan.

“Kesalahan paling umum yang saya lihat di lapangan adalah kegagalan melakukan verifikasi alat ukur secara rutin pada substrat pekerjaan. Banyak yang mengandalkan kalibrasi pabrik atau kalibrasi terakhir di lab, padahal kondisi permukaan dan geometri di lapangan bisa sangat berbeda. Verifikasi cepat menggunakan shims sebelum memulai pengukuran adalah langkah 5 menit yang bisa mencegah sengketa berjam-jam kemudian.”

– Kutipan dari seorang Inspektur bersertifikasi FROSIO Level III.

Untuk melakukan inspeksi pengecatan secara komprehensif, seorang inspektur memerlukan lebih dari sekadar alat ukur ketebalan cat. “Anatomi” toolkit seorang inspektur profesional biasanya mencakup:

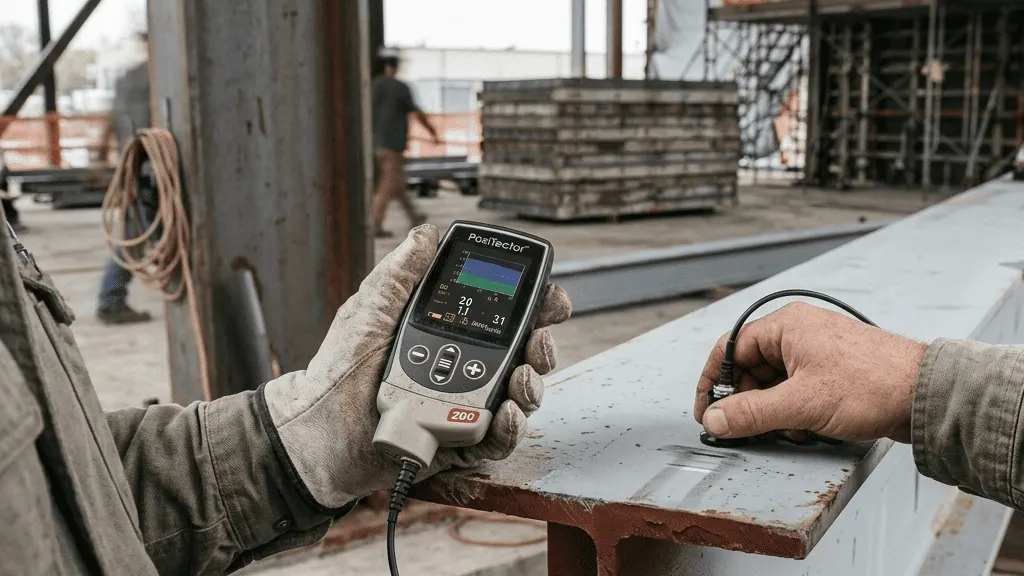

• Coating Thickness Gauge (DFT Gauge): Alat utama untuk mengukur ketebalan cat kering.
• Surface Profile Gauge: Untuk mengukur kekasaran permukaan setelah persiapan (abrasive blasting).
• Sling Psychrometer / Digital Hygrometer: Mengukur suhu, kelembaban relatif, dan titik embun (dew point) untuk memastikan kondisi lingkungan sesuai untuk pengecatan.
• Holiday Detector (Pinhole Tester): Untuk mendeteksi cacat kecil, lubang jarum, atau area yang tidak tertutup cat yang tidak terlihat oleh mata telanjang.
• Adhesion Tester: Untuk menguji daya lekat cat pada substrat (misalnya, dengan metode cross-hatch).

Memilih Alat yang Tepat: Panduan Pembeli Thickness Gauge

Memilih coating thickness gauge yang tepat sangat penting untuk akurasi dan efisiensi. Pemilihan didasarkan pada jenis substrat (material di bawah cat). Standar ASTM B499 adalah salah satu rujukan untuk metode pengujian magnetik.

Prinsip kerja utama alat ukur ketebalan cat non-destruktif adalah:

1. Induksi Magnetik (Magnetic Induction): Digunakan untuk mengukur lapisan non-magnetik (cat, seng, krom) di atas substrat magnetik (baja, besi). Probe alat menghasilkan medan magnet dan mengukur perubahan fluks saat didekatkan ke permukaan baja.
2. Arus Eddy (Eddy Current): Digunakan untuk mengukur lapisan non-konduktif (cat, anodizing) di atas substrat non-ferrous yang konduktif (aluminium, tembaga, kuningan). Probe menghasilkan medan magnet bolak-balik yang menginduksi arus eddy di substrat, dan alat mengukur sifat arus ini.

Banyak alat modern memiliki probe “kombinasi” (FNF) yang secara otomatis mendeteksi substrat dan memilih metode yang tepat.

Fitur Kunci yang Perlu Dipertimbangkan:

Merek terkemuka seperti DeFelsko dan Elcometer menawarkan berbagai model dengan fitur-fitur ini, yang dirancang untuk penggunaan di lapangan yang berat.

Rekomendasi Alat Ukur Ketebalan Lapisan:

Kunci Akurasi: Cara Kalibrasi Thickness Gauge Seperti Profesional

Alat ukur yang tidak terkalibrasi tidak lebih baik daripada tebakan. Akurasi pengukuran bergantung sepenuhnya pada prosedur kalibrasi dan verifikasi yang benar. Penting untuk membedakan tiga tingkat prosedur:

1. Verifikasi (Verification): Pengecekan cepat untuk memastikan alat membaca dengan benar. Ini harus dilakukan di awal setiap shift kerja atau saat berpindah ke area dengan kondisi berbeda. Caranya adalah dengan mengukur shims atau foil bersertifikat di atas substrat pekerjaan yang tidak dicat.
2. Penyesuaian (Adjustment / 2-Point Calibration): Proses menyetel pembacaan alat agar sesuai dengan nilai standar yang diketahui (shims). Ini dilakukan jika verifikasi menunjukkan pembacaan di luar toleransi. Proses ini melibatkan “zeroing” (pengaturan titik nol) pada substrat kosong dan penyesuaian pada satu atau lebih shim dengan ketebalan yang diketahui.
3. Kalibrasi Formal (Formal Calibration): Dilakukan oleh laboratorium kalibrasi terakreditasi (misalnya oleh KAN di Indonesia) secara berkala (biasanya tahunan). Proses ini memverifikasi kinerja alat di seluruh rentang pengukurannya dan menghasilkan sertifikat kalibrasi yang dapat dilacak (traceable) ke standar metrologi nasional atau internasional.

Menjaga “Log Kalibrasi & Verifikasi Harian” adalah praktik terbaik yang menunjukkan uji tuntas dan memastikan semua pengukuran dapat dipertanggungjawabkan.

Prosedur Pengukuran DFT Sesuai Standar SSPC-PA 2

Setelah alat terverifikasi, langkah selanjutnya adalah melakukan pengukuran sesuai standar industri. SSPC-PA 2 adalah standar yang paling umum digunakan di seluruh dunia untuk prosedur ini. AMPP menegaskan bahwa “SSPC-PA 2 adalah salah satu standar yang paling sering ditentukan untuk frekuensi dan akseptabilitas pengukuran ketebalan lapisan film kering”^[2]. Standar ini menyediakan metode statistik untuk memastikan cakupan yang memadai di seluruh permukaan.

Hierarki pengukuran SSPC-PA 2 adalah sebagai berikut:

• Bacaan (Reading): Satu kali pembacaan alat pada satu titik.
• Pengukuran Spot (Spot Measurement): Rata-rata dari minimal tiga (3) bacaan yang diambil dalam lingkaran berdiameter sekitar 4 cm.
• Pengukuran Area (Area Measurement): Untuk area seluas ~10 m², ambil lima (5) pengukuran spot terpisah.

Contoh Praktis:

Untuk memeriksa satu area seluas 10 m², Anda harus:

1. Pilih lokasi spot pertama. Ambil 3 bacaan di sekitarnya dan catat rata-ratanya sebagai Spot 1.
2. Pindah ke lokasi spot kedua. Ambil 3 bacaan lagi dan catat rata-ratanya sebagai Spot 2.
3. Ulangi hingga Anda memiliki 5 pengukuran spot.
4. Rata-rata dari kelima pengukuran spot tersebut adalah ketebalan DFT untuk area tersebut.

Hasil ini kemudian dibandingkan dengan kriteria penerimaan yang ditentukan dalam spesifikasi proyek, yang biasanya juga mengacu pada batasan minimum dan maksimum yang diizinkan oleh SSPC-PA 2. Menggunakan formulir laporan inspeksi DFT yang terstruktur sesuai standar ini adalah cara terbaik untuk mendokumentasikan kepatuhan.

Diagnostik Lapangan: Mengidentifikasi dan Mencegah Kegagalan Lapisan Cat

Bahkan dengan kontrol terbaik sekalipun, masalah bisa terjadi. Kemampuan untuk mendiagnosis kegagalan lapisan cat secara akurat adalah keterampilan penting bagi seorang inspektur. U.S. Bureau of Reclamation, dalam panduannya, menyatakan bahwa “Kontaminasi permukaan adalah salah satu penyebab paling umum dari kegagalan lapisan cat”^[3]. Ini menyoroti betapa krusialnya tahap persiapan.

Berikut adalah galeri visual singkat untuk beberapa cacat cat yang paling umum:

• Blistering (Menggelembung): Gelembung-gelembung seperti kubah pada lapisan cat.
  • Penyebab: Panas, kelembaban, atau pelarut yang terperangkap di bawah lapisan cat. Seringkali disebabkan oleh kontaminasi pada permukaan atau aplikasi di bawah sinar matahari langsung.
  • Pencegahan: Pastikan permukaan bersih, kering, dan bebas kontaminan. Hindari pengecatan pada suhu ekstrem.
• Peeling (Mengelupas): Lapisan cat terlepas dari substrat atau dari lapisan sebelumnya.
  • Penyebab: Adhesi yang buruk akibat persiapan permukaan yang tidak memadai (minyak, kotoran, karat), atau ketidakcocokan antar lapisan cat.
  • Pencegahan: Lakukan pembersihan dan persiapan permukaan sesuai standar (misalnya, SSPC-SP 10). Gunakan sistem cat yang direkomendasikan oleh produsen.
• Cracking (Retak): Retakan yang menembus satu atau lebih lapisan cat.
  • Penyebab: Lapisan cat yang terlalu tebal, pengeringan yang terlalu cepat, atau lapisan atas yang lebih rapuh daripada lapisan bawah.
  • Pencegahan: Aplikasikan cat sesuai DFT yang direkomendasikan. Ikuti waktu pengeringan antar lapisan (recoat time).
• Orange Peel (Kulit Jeruk): Tekstur permukaan yang tidak rata, menyerupai kulit jeruk.
  • Penyebab: Teknik penyemprotan yang salah (tekanan udara, jarak nozzle), viskositas cat yang tidak tepat.
  • Pencegahan: Setel peralatan semprot dengan benar dan gunakan teknik aplikasi yang konsisten.

Menerapkan checklist pencegahan kegagalan yang berfokus pada kebersihan permukaan, kondisi lingkungan, dan teknik aplikasi yang benar adalah cara paling efektif untuk menghindari masalah ini.

Tindakan dan Pelaporan: Menangani Hasil yang Tidak Sesuai Spesifikasi

Apa yang harus dilakukan jika hasil pengukuran DFT berada di luar batas toleransi? Menangani ketidaksesuaian ini secara sistematis sangat penting untuk menjaga kualitas dan menghindari sengketa.

Langkah pertama adalah memverifikasi ulang pembacaan dan kalibrasi alat untuk memastikan tidak ada kesalahan pengukuran. Jika ketidaksesuaian terkonfirmasi, langkah selanjutnya adalah dokumentasi formal. Di sinilah peran Laporan Ketidaksesuaian (Non-Conformance Report/NCR) menjadi vital.

Sebuah NCR yang baik harus mencakup:

• Identifikasi area atau komponen yang tidak sesuai.
• Deskripsi detail masalah (misalnya, “DFT rata-rata 150 µm, sementara spesifikasi memerlukan 240-320 µm”).
• Referensi ke dokumen spesifikasi atau standar yang dilanggar.
• Bukti objektif (catatan pengukuran DFT, foto).
• Analisis akar penyebab (jika diketahui).
• Usulan tindakan perbaikan (misalnya, aplikasi lapisan tambahan atau pengupasan dan aplikasi ulang).

Dalam kasus sengketa, seringkali inspektur pihak ketiga (third-party inspector) yang independen akan dilibatkan untuk melakukan verifikasi dan memberikan penilaian yang tidak memihak.

FAQ: Pertanyaan Umum Seputar Inspeksi dan Ketebalan Cat

Sertifikasi apa yang dibutuhkan untuk menjadi inspektur cat profesional?

Sertifikasi yang paling diakui secara global adalah dari AMPP (seperti NACE Coating Inspector Program – CIP Level 1, 2, 3) dan FROSIO (Norwegian Professional Body for Surface Treatment – Inspector Level I, II, III). Sertifikasi ini menunjukkan tingkat kompetensi dan pengetahuan yang teruji.

Apa perbedaan antara Quality Assurance (QA) dan Quality Control (QC) dalam pengecatan?

• Quality Assurance (QA) adalah proses proaktif dan sistematis yang berfokus pada pencegahan cacat. Ini mencakup perencanaan, prosedur, dan pelatihan untuk memastikan kualitas tercapai. Contoh: Membuat Rencana Inspeksi dan Pengujian (ITP).
• Quality Control (QC) adalah proses reaktif yang berfokus pada identifikasi cacat. Ini adalah implementasi dari rencana QA, seperti melakukan pengukuran DFT dan inspeksi visual di lapangan.

Bagaimana cara mengukur ketebalan cat pada substrat non-logam seperti beton atau kayu?

Untuk substrat non-logam, alat ukur magnetik atau arus eddy tidak akan berfungsi. Metode yang digunakan adalah pengujian ultrasonik. Alat ukur ketebalan ultrasonik (seperti PosiTector 200) mengirimkan pulsa suara melalui lapisan cat. Pulsa tersebut memantul kembali dari antarmuka antara lapisan atau dari substrat. Dengan mengukur waktu tempuh pulsa, alat dapat menghitung ketebalan lapisan.

Kesimpulan: Dari Kepatuhan Menuju Keunggulan

Menguasai pengukuran dan inspeksi ketebalan lapisan cat lebih dari sekadar memenuhi kewajiban kontrak. Ini adalah sebuah investasi fundamental dalam durabilitas, keamanan, dan umur panjang setiap aset konstruksi dan industri. Kontrol DFT yang tepat mencegah korosi yang merusak, menghemat biaya material dan perbaikan, serta memastikan proyek selesai sesuai standar kualitas tertinggi.

Dengan memahami dampak teknis dari ketebalan yang tidak sesuai, menerapkan standar industri seperti ISO 12944 dan SSPC-PA 2, serta menggunakan alat ukur dengan benar, Anda beralih dari sekadar kepatuhan menjadi praktisi yang unggul. Panduan ini dirancang untuk menjadi referensi lapangan Anda yang andal. Dengan menerapkan prinsip-prinsip di dalamnya—mulai dari kalibrasi alat yang cermat hingga pelaporan yang akurat—Anda memegang kunci untuk melindungi aset dan menjamin kesuksesan setiap proyek yang Anda tangani.

Sebagai supplier dan distributor alat ukur dan uji terkemuka di Indonesia, CV. Java Multi Mandiri memahami betapa krusialnya peralatan yang akurat dan andal untuk menunjang pekerjaan Anda. Kami menyediakan berbagai macam coating thickness gauge, alat inspeksi, dan instrumen non-destructive testing (NDT) lainnya dari merek-merek terpercaya. Jika Anda membutuhkan solusi untuk memenuhi kebutuhan peralatan inspeksi dan quality assurance Anda, tim kami siap membantu menemukan instrumen yang tepat untuk kesuksesan proyek Anda.

Rekomendasi Alat Thickness Meter

Disclaimer: Artikel ini menyediakan panduan teknis untuk tujuan informasi. Selalu rujuk pada spesifikasi proyek, lembar data teknis (TDS) produsen cat, dan konsultasikan dengan inspektur bersertifikasi untuk aplikasi spesifik Anda.

Referensi dan Sumber

1. The Institute of Corrosion. (N.D.). ISO 12944 – Steel structure design and corrosion. Retrieved from https://www.icorr.org/iso12944-steel-structure-design-corrosion/
2. The Association for Materials Protection and Performance (AMPP). (N.D.). Using SSPC-PA 2 Effectively eCourse. Retrieved from https://www.ampp.org/education/education-resources/courses-by-program/general-coatings/using-sspc-pa2-effectively
3. U.S. Bureau of Reclamation (USBR). (2012). Guide to Protective Coatings, Inspection, and Maintenance. Retrieved from https://www.usbr.gov/tsc/techreferences/mands/mands-pdfs/GuideToProtectiveCoatingsInspectionMaintenance2012_508.pdf
