Anda pasti paham betul mimpi buruk operator kilang: heat exchanger yang tersumbat, kolom distilasi yang terkorosi, dan efisiensi proses yang anjlok. Sumber malapetaka ini seringkali sederhana, yaitu air yang tersembunyi dalam crude oil. Kadar air yang tidak terukur dengan akurat sebelum crude menyentuh preheat exchanger adalah bom waktu bagi unit hilir Anda. Di sinilah Karl Fischer Hanna Instrument HI904 berperan sebagai benteng pertahanan pertama. Instrumen ini adalah autosampler canggih yang melakukan titrasi koulometrik sesuai standar ketat ASTM D4928 dan API MPMS 10.9. Prinsip kerjanya bertumpu pada Reaksi Bunsen, di mana iodium dan sulfur dioksida bereaksi secara spesifik dengan molekul air dalam medium non-air. Tujuannya jelas: memberikan Anda data kadar air yang presisi, cepat, dan repeatable. Artikel ini akan memandu Anda langkah demi langkah, mulai dari persiapan, kalibrasi, pengoperasian autosampler, hingga interpretasi hasil yang andal untuk melindungi aset kilang Anda.
- Persiapan dan Alat yang Dibutuhkan
- Prosedur Pengujian Air dalam Crude Oil dengan HI904 ASTM D4928
- Interpretasi Hasil Pengukuran
- Tips dan Best Practices untuk Kalibrasi HI904 ASTM D4928
- Kesalahan Umum yang Harus Dihindari saat Menggunakan Autosampler
- Kesimpulan
- FAQ
- Mengapa kalibrasi HI904 secara rutin penting untuk uji air sesuai ASTM D4928?
- Apa yang harus dilakukan jika hasil pengukuran kadar air tidak stabil atau drift tinggi?
- Bagaimana cara memastikan sampel crude oil yang diuji benar-benar representatif?
- Apakah ada alternatif reagen yang bisa digunakan selain yang direkomendasikan Hanna?
- References
Persiapan dan Alat yang Dibutuhkan
Sebelum menyentuh instrumen, kesuksesan pengujian sangat bergantung pada persiapan yang cermat. Mengabaikan satu detail kecil dapat mengontaminasi seluruh batch pengujian dan menghasilkan data yang menyesatkan. Berikut daftar lengkap yang wajib Anda siapkan:
Instrumen Utama:

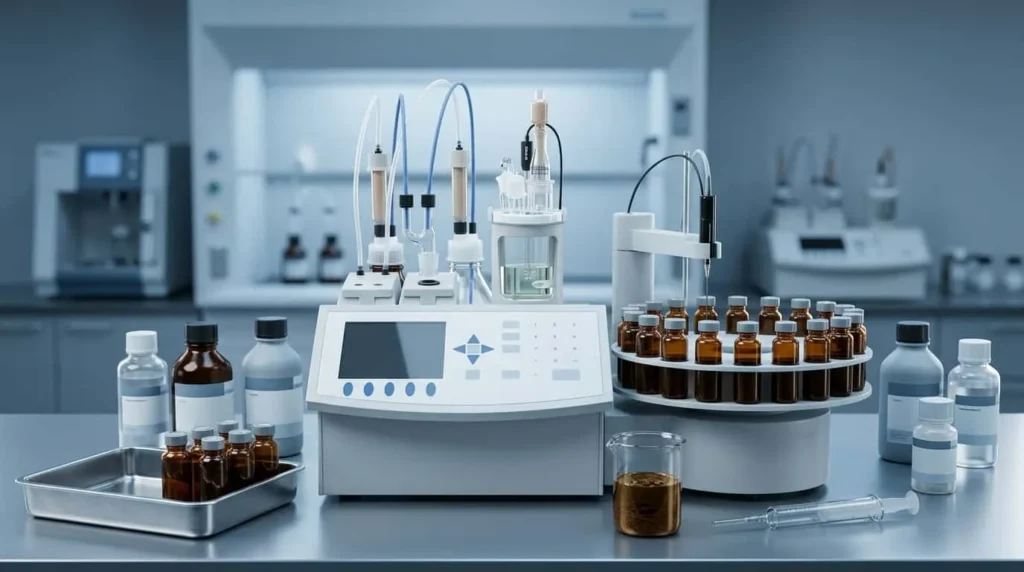

Siapkan Hanna Instrument HI904 Karl Fischer Coulometric Titrator yang telah terintegrasi dengan unit autosampler. Pastikan instrumen menyala dengan stabil dan melewati self-diagnostic tanpa error. Autosampler adalah jantung efisiensi kerja Anda; periksa kondisi mekaniknya agar pergerakan needle berjalan mulus.
Reagen dan Standar:
- Larutan Elektrolit Karl Fischer: Gunakan reagen koulometrik khusus yang sesuai spesifikasi ASTM D4928. Reagen ini mengandung iodium, sulfur dioksida, dan pelarut organik.
- Standar Air Bersertifikat: Untuk kalibrasi, Anda memerlukan standar air yang tertelusur, misalnya Hydranal Water Standard 1.0% atau 0.1%. Pastikan standar ini masih dalam masa berlaku dan tersegel rapat.
Peralatan Pendukung:
- Syringe mikroliter kedap udara berkualitas tinggi untuk menangani standar air yang higroskopis.
- Vial sampel khusus bertutup septum yang kompatibel dengan rak autosampler HI904.
- Pipet mikro dan alat pengocok (vortex mixer) untuk homogenisasi sampel.
- Tisu laboratorium bebas serat dan pelarut metanol kering untuk membersihkan elektroda.
Sampel Crude Oil:
Ambil sampel crude oil yang benar-benar representatif. Ikuti prosedur sampling ketat yang diuraikan dalam API MPMS Chapter 10.9. Pengadukan wadah sampel induk sangat kritis untuk memastikan air tidak mengendap di dasar sebelum Anda menuangkannya ke vial.
Perlengkapan Keselamatan dan Dokumen:
- Alat Pelindung Diri (APD) lengkap: sarung tangan tahan bahan kimia, kacamata laboratorium, dan jas lab.
- Siapkan dokumen standar ASTM D4928 dan API MPMS 10.9 sebagai acuan resmi di meja kerja Anda.
Prosedur Pengujian Air dalam Crude Oil dengan HI904 ASTM D4928
Setelah semua alat siap, Anda dapat mulai mengoperasikan HI904. Integrasi autosampler menyederhanakan alur kerja, namun ketelitian Anda dalam setiap langkah tetap menjadi kunci validitas hasil.
- Inisialisasi dan Pemanasan Instrumen:
Nyalakan HI904 dan biarkan sistem melakukan pemanasan (warm-up) hingga mencapai kestabilan operasional. Amati layar utama; pastikan status instrumen menunjukkan “Ready” dan tidak ada indikasi error. - Pemilihan dan Pengaturan Metode:
Masuk ke menu metode dan pilih atau buat metode baru yang mengacu pada parameter ASTM D4928. Atur parameter kritis seperti:- Sample Size: Sesuaikan dengan kapasitas sel dan perkiraan kadar air.
- Drift Correction: Aktifkan fitur kompensasi drift untuk mengoreksi kelembapan lingkungan.
- Endpoint Criteria: Pilih kriteria akhir reaksi berdasarkan stabilitas mV atau laju drift.
- Kalibrasi Awal Instrumen:
Sebelum menguji sampel, lakukan kalibrasi menggunakan standar air bersertifikat. Akses mode “Calibration”, masukkan nominal konsentrasi standar, lalu injeksikan standar melalui septum khusus. Ulangi proses ini hingga Anda memperoleh laju drift yang stabil dan faktor perolehan kembali (recovery) mendekati 100%. Inilah inti dari kalibrasi HI904 ASTM D4928 yang valid. - Persiapan dan Pemuatan Sampel:
Kocok sampel crude oil dalam wadah aslinya hingga homogen sempurna. Segera tuangkan sejumlah tertentu ke dalam vial sampel khusus, tutup rapat dengan septum baru, dan tempatkan vial pada rak autosampler sesuai nomor posisi yang direncanakan. - Pemrograman Autosampler dan Eksekusi:
Pada perangkat lunak HI904, program urutan sampel (sequence). Masukkan ID sampel, pilih nomor posisi vial, tentukan volume injeksi, dan atur jumlah ulangan (replicates). Jalankan sekuens tersebut. Autosampler akan secara otomatis menusuk septum dengan needle, menyedot sampel secara presisi, dan menginjeksikannya ke dalam sel titrasi. - Monitoring dan Pencatatan:
Amati kurva titrasi yang terbentuk secara real-time pada layar. Sistem akan mendeteksi titik akhir secara bivoltammetric menggunakan elektroda pin platinum ganda. Setelah reaksi selesai, HI904 akan menghitung kadar air dan menampilkannya dalam satuan yang Anda pilih. Autosampler akan bergerak ke posisi semula, siap untuk sampel berikutnya. Catat hasilnya dengan segera.
Interpretasi Hasil Pengukuran
Angka yang muncul di layar HI904 adalah data mentah yang memerlukan interpretasi cermat sebelum Anda memutuskan apakah crude oil layak diproses.
Pahami Satuan dan Ambang Batas:
Hasil biasanya dinyatakan dalam ppm (parts per million) atau persen berat (% wt). Konversikan satuan ini sesuai standar internal kilang Anda. Umumnya, kadar air dalam crude oil harus ditekan hingga di bawah 0.5% volume sebelum memasuki unit desalting untuk mencegah gangguan operasional yang serius.
Verifikasi Akurasi dan Presisi:
Jangan langsung percaya pada satu angka. Lakukan injeksi berulang (minimal tiga kali) dan hitung Standar Deviasi Relatif (RSD). ASTM D4928 menetapkan batas keberterimaan presisi. Jika RSD terlalu tinggi, selidiki sumber variabilitas, seperti homogenitas sampel atau kebocoran septum.
Pentingnya Koreksi Blank (Blank Correction):
Lakukan titrasi blanko secara berkala, yaitu prosedur lengkap tanpa menginjeksikan sampel. Hasil blanko ini menunjukkan kelembapan residual dalam sel titrasi dan sistem. HI904 secara otomatis mengurangi nilai koreksi ini dari hasil sampel Anda, memastikan bahwa yang terukur hanya air dari crude oil.
Analisis Kurva dan Drift:
Grafik titrasi memberikan lebih banyak informasi daripada sekadar angka akhir. Drift baseline yang tinggi selama pengujian menandakan kebocoran pada sel atau kontaminasi reagen. Kurva yang tidak landai mulus bisa jadi indikasi adanya interferensi dari komponen dalam crude oil. Kaitkan setiap anomali dengan kondisi instrumen dan kualitas reagen Anda.
Tips dan Best Practices untuk Kalibrasi HI904 ASTM D4928
Kalibrasi bukanlah ritual seremonial, melainkan fondasi ilmiah dari setiap hasil pengukuran Anda. Optimalkan prosedur ini dengan praktik terbaik berikut:
Komitmen pada Kalibrasi Multi-Titik:
Untuk memvalidasi linearitas sistem, lakukan kalibrasi HI904 ASTM D4928 menggunakan minimal tiga standar air dengan rentang konsentrasi berbeda. Satu titik standar memang praktis, namun tiga titik akan memberikan kurva kalibrasi yang lebih kokoh dan mendeteksi potensi kesalahan sistematis.
Integritas Standar Air adalah Harga Mati:
Standar air bersertifikat sangat higroskopis. Setelah dibuka, segera gunakan dan jangan disimpan untuk waktu lama. Jangan pernah menginjeksikan kembali sisa standar dari syringe ke dalam botol induk karena uap air dari udara akan mengontaminasinya. Selalu gunakan ampul atau vial standar yang baru dibuka untuk sesi kalibrasi kritis.
Rutinitas Perawatan yang Disiplin:
Bersihkan elektroda ganda platinum dan sel titrasi secara teratur menggunakan metanol atau etanol kering. Kontaminasi dari residu sampel sebelumnya adalah sumber drift yang paling umum. Periksa kondisi fisik septum pada sel dan vial; tusukan needle yang berulang akan merusaknya dan menciptakan kebocoran mikro.
Manajemen Reagen dan Lingkungan:
Ganti reagen elektrolit secara proaktif berdasarkan siklus pengujian, bukan hanya menunggu hingga drift tidak terkendali. Reagen yang jenuh akan kehilangan kapasitas reaksinya terhadap iodium. Pastikan suhu ruangan laboratorium Anda stabil dalam rentang yang direkomendasikan, karena reaksi Karl Fischer sangat sensitif terhadap fluktuasi suhu.
Dokumentasi untuk Traceability:
Catat setiap detail aktivitas kalibrasi dalam logbook instrumen: tanggal, standar yang digunakan, hasil, dan tindakan perawatan. Kepatuhan pada dokumentasi ini sangat vital, terutama jika laboratorium Anda mengacu pada persyaratan sistem mutu ISO 17025.
Kesalahan Umum yang Harus Dihindari saat Menggunakan Autosampler
Otomatisasi dari autosampler mengurangi kesalahan manusia, namun memperkenalkan jebakan baru jika Anda lengah. Antisipasi kesalahan-kesalahan berikut:
- Kecerobohan Penanganan Vial dan Septum:
Menggunakan vial yang tidak bersih atau septum yang telah ditusuk berkali-kali adalah undangan bagi kontaminasi kelembapan. Selalu gunakan vial kering dan septum baru untuk setiap sampel demi memblokir intrusi air dari udara. - Gelembung Udara dalam Sistem Injeksi:
Gelembung udara mikro dalam syringe atau jalur cairan autosampler akan mengurangi volume sampel yang sebenarnya terinjeksi, menghasilkan data yang lebih rendah palsu. Lakukan prosedur priming dan flushing secara sempurna sebelum memulai sekuens. - Pengabaian Tingginya Drift Akibat Reagen Kedaluwarsa:
Memaksakan diri melanjutkan pengujian ketika drift tidak kunjung stabil adalah tindakan sia-sia. Ini hampir selalu menandakan reagen sudah rusak, sel kotor, atau ada kebocoran. Kalibrasi ulang atau ganti reagen adalah solusi satu-satunya, bukan sekadar menekan tombol “Start” berulang kali. - Sampel yang Tidak Representatif Akibat Kurang Homogenisasi:
Air bebas dalam crude oil cenderung mengendap. Jika Anda mengambil sampel dari permukaan wadah tanpa pengadukan yang intens, hasil Anda tidak akan mewakili volume minyak yang sebenarnya. Kocok dengan vigor menggunakan vortex mixer sebelum menuang ke vial uji. - Kesalahan Ukuran dan Matriks Sampel:
Menginjeksi volume sampel yang terlalu kecil akan meningkatkan noise pengukuran, sementara volume terlalu besar dapat melebihi kapasitas titrasi sel, menyebabkan hasil yang terpotong. Pahami perkiraan kadar air sampel Anda dan sesuaikan volume injeksi sesuai kapasitas dinamis HI904.
Kesimpulan
Mengoperasikan Karl Fischer Hanna Instrument HI904 dengan autosampler sesuai protokol ASTM D4928 menawarkan lebih dari sekadar kemudahan; ini memberikan jaminan presisi yang menjadi benteng proteksi aset kritis kilang Anda. Keberhasilan analisis bertumpu pada tiga pilar: persiapan alat dan sampel yang bebas kontaminasi, prosedur kalibrasi HI904 ASTM D4928 yang disiplin, serta interpretasi hasil yang tajam dan kritis. Kegagalan mendeteksi air berlebih pada tahap awal akan mengakibatkan kerugian finansial masif akibat korosi preheat exchanger, fouling, dan gangguan operasional unit distilasi atmosferik. Dengan menginternalisasi setiap langkah dari panduan ini, Anda tidak hanya memastikan kepatuhan terhadap standar global API MPMS 10.9, tetapi juga berkontribusi langsung pada efisiensi, keselamatan, dan profitabilitas proses pengilangan.
Sebagai mitra terpercaya dalam memenuhi kebutuhan instrumen uji industri Anda, CV. Java Multi Mandiri adalah distributor resmi yang menyediakan Hanna Instrument HI904 dan berbagai alat ukur presisi lainnya. Kami berkomitmen untuk mendukung operasional laboratorium Anda dengan solusi pengadaan alat ukur yang tepat dan andal. Jangan biarkan keraguan teknis menghambat efisiensi proses Anda. Hubungi tim ahli dari UkurdanUji melalui layanan konsultasi gratis untuk mendiskusikan kebutuhan spesifik pengujian Anda dan temukan bagaimana kami dapat menjadi bagian integral dari solusi kendali mutu Anda.
FAQ
Mengapa kalibrasi HI904 secara rutin penting untuk uji air sesuai ASTM D4928?
Kalibrasi rutin pada HI904 adalah verifikasi langsung bahwa seluruh sistem titrasi—dari dosis titran hingga deteksi titik akhir—bekerja dalam batas akurasi yang disyaratkan ASTM D4928. Tanpa kalibrasi yang tersertifikasi dan terjadwal, Anda tidak memiliki bukti bahwa respons elektroda terhadap reaksi Bunsen masih proporsional. Reagen yang menua dan elektroda yang terkontaminasi akan menghasilkan kesalahan sistematis yang hanya bisa dideteksi dan dikoreksi melalui proses kalibrasi menggunakan standar air yang tertelusur.
Apa yang harus dilakukan jika hasil pengukuran kadar air tidak stabil atau drift tinggi?
Ketika hasil pengukuran tidak stabil atau menampilkan drift tinggi secara persisten, segera hentikan pengujian. Langkah pertama yang harus Anda lakukan adalah mengganti reagen elektrolit di sel titrasi dan melakukan priming ulang. Jika drift tetap tinggi, bongkar dan bersihkan sel titrasi serta elektroda menggunakan metanol kering. Periksa juga integritas semua sambungan dan septum; kebocoran mikro pada sel adalah penyebab paling umum drift tinggi karena memungkinkan uap air atmosferik masuk terus-menerus.
Bagaimana cara memastikan sampel crude oil yang diuji benar-benar representatif?
Representativitas sampel dimulai dari teknik sampling yang benar di lapangan sesuai API MPMS 10.9. Di laboratorium, Anda harus segera mengocok kuat wadah sampel dengan alat mekanis atau vortex mixer selama beberapa menit untuk mendispersikan air bebas yang mungkin telah mengendap. Selanjutnya, ambil sub-sampel ke dalam vial uji dengan segera setelah pengadukan untuk mencegah terjadinya pemisahan kembali.
Apakah ada alternatif reagen yang bisa digunakan selain yang direkomendasikan Hanna?
Menggunakan reagen alternatif di luar yang direkomendasikan oleh Hanna Instruments sangat tidak disarankan dan berpotensi melanggar kepatuhan terhadap ASTM D4928. Reagen Karl Fischer diformulasikan secara spesifik dengan komposisi pelarut dan elektrolit yang telah divalidasi kompatibilitasnya dengan material sel, desain elektroda, dan algoritma titrasi HI904. Penggunaan reagen pihak ketiga yang tidak tervalidasi dapat menghasilkan drift tidak normal, titik akhir yang tidak stabil, dan bahkan kerusakan permanen pada komponen instrumen Anda.
Rekomendasi Karl Fischer
References
- ASTM International. (2012). ASTM D4928-12: Standard Test Method for Water in Crude Oils by Coulometric Karl Fischer Titration. West Conshohocken, PA: ASTM International.
- American Petroleum Institute. (2013). API MPMS Chapter 10.9: Standard Test Method for Water in Crude Oils by Coulometric Karl Fischer Titration. Washington, DC: API Publishing Services.
- Hanna Instruments. (n.d.). HI904 Coulometric Karl Fischer Titrator Instruction Manual. Woonsocket, RI: Hanna Instruments, Inc.
- Harris, D. C. (2015). Quantitative Chemical Analysis (9th ed.). New York, NY: W. H. Freeman and Company.
- Hydranal. (2021). Manual of Karl Fischer Titration. Seelze, Germany: Honeywell Research Chemicals.
