Bayangkan ini: Anda seorang teknisi laboratorium di fasilitas fermentasi bioteknologi. Proses Clean-in-Place (CIP) dan Sterilization-in-Place (SIP) baru saja selesai, dan fermentor siap untuk inokulasi. Anda memasang elektroda pH yang telah terkalibrasi sempurna sebelumnya, namun angka yang muncul di layar pH meter tidak masuk akal. Pembacaan pH melenceng 0,2 unit—cukup untuk membuat perhitungan dosing asam atau basa meleset jauh. Inilah momen frustrasi yang disebabkan oleh pergeseran zero point elektroda setelah siklus sterilisasi uap. Masalah ini seringkali terabaikan atau baru terdeteksi ketika proses fermentasi sudah berjalan, berpotensi merusak seluruh batch. Kegagalan ini bukan hanya soal angka; ini adalah ancaman nyata terhadap viabilitas sel, hasil metabolit, dan kepatuhan standar Good Manufacturing Practice (GMP). Anda memerlukan cara untuk mendeteksi offset ini secara dini dan tegas. Di sinilah pH/ORP Benchtop Meter HL3220 hadir sebagai solusi analitis, memungkinkan Anda mendiagnosis kondisi elektroda dengan fitur CAL Check sebelum offset tersebut mengacaukan proses fermentasi Anda.

1. Masalah Umum di Industri Fermentasi
   1. Siklus Sterilisasi dan Ketergantungan pada pH Akurat
2. Penyebab Utama Pergeseran Zero Point Elektroda pH
   1. Degradasi Lapisan Gel pada Membran Kaca
   2. Gangguan pada Sistem Referensi
   3. Efek Termal dan Mekanis
3. Risiko Jika Tidak Ditangani
4. Solusi yang Tersedia
   1. Kalibrasi Manual Sebelum Setiap Fermentasi
   2. Perawatan Elektroda Khusus Pasca-Sterilisasi
   3. Menggunakan Elektroda Tahan Sterilisasi
   4. Memanfaatkan Fitur Diagnostik pH Meter
5. Perbandingan Pendekatan Solusi
   1. Metode 1 – Kalibrasi Manual Rutin
   2. Metode 2 – Elektroda Tahan Sterilisasi
   3. Metode 3 – pH Meter HL3220 dengan CAL Check & Data Logging
6. Rekomendasi Solusi Paling Efektif
7. Peran pH/ORP Benchtop Meter HL3220 dalam Solusi
   1. Fitur CAL Check™
   2. Data Logging & Konektivitas PC
   3. Kompensasi Suhu Otomatis & Elektroda HI1131B
   4. Langkah Praktis dengan HL3220
8. Kesimpulan
9. FAQ
   1. Berapa sering saya harus menjalankan CAL Check setelah proses sterilisasi?
   2. Apa nilai offset yang masih bisa ditoleransi, dan kapan saya harus membersihkan atau mengganti elektroda?
   3. Apakah HL3220 dapat digunakan dengan elektroda pH merek lain?
   4. Bagaimana cara mengekspor data logging untuk keperluan audit GMP?
10. References

Masalah Umum di Industri Fermentasi

Dalam industri fermentasi, baik untuk produksi biofarmasi, enzim, maupun metabolit sekunder, sterilitas adalah fondasi utama. Setiap batch bergantung pada lingkungan aseptis yang dijaga ketat. Namun, metode yang kita andalkan untuk mencapai sterilitas justru menciptakan tantangan tersembunyi bagi alat ukur penting, terutama elektroda pH.

Siklus Sterilisasi dan Ketergantungan pada pH Akurat

Proses CIP/SIP menggunakan kombinasi suhu tinggi (di atas 121°C) dan uap bertekanan untuk mensterilkan fermentor dan seluruh perangkat in-situ. Proses ini mutlak diperlukan untuk menghilangkan kontaminasi silang antar-batch. Di sisi lain, kontrol pH yang presisi adalah segalanya. Mikroorganisme memiliki rentang pH optimal yang sangat sempit; deviasi sekecil 0,1 unit pH dapat menghambat pertumbuhan atau mengalihkan jalur metabolisme. Ketergantungan kita pada pH meter pasca-sterilisasi sangatlah tinggi, namun praktik standar ini justru kerap menurunkan performa sensor yang menjadi tumpuan.

Gejala paling umum dari masalah ini adalah pergeseran titik nol, atau yang sering disebut offset. Setelah terpapar steaming, elektroda yang sebelumnya menunjukkan 0,0 mV pada larutan buffer pH 7, kini bisa menunjukkan -10 mV atau +15 mV. Teknisi fermentasi sering mendapati pembacaan pH yang tidak stabil, bergerak naik-turun tanpa perintah dari sistem kontrol, atau terus-menerus berbeda dari sampel uji manual. Kondisi ini sering terdeteksi terlambat, biasanya setelah inokulasi berjalan dan kultur sel mulai menunjukkan gejala stres akibat pH yang tidak terkendali. Anda kehilangan jendela kritis untuk bertindak.

Penyebab Utama Pergeseran Zero Point Elektroda pH

Untuk mengatasi masalah, Anda harus memahami akar fisikokimianya. Pergeseran zero point bukanlah kerusakan magis, melainkan hasil dari interaksi destruktif antara konstruksi elektroda yang sensitif dan lingkungan ekstrem sterilisasi uap. Memahami mekanisme ini membantu teknisi membedakan antara drift normal dan kerusakan sensor permanen.

Degradasi Lapisan Gel pada Membran Kaca

Membran kaca sensitif pH bekerja karena adanya lapisan gel terhidrasi yang sangat tipis di permukaannya. Lapisan ini terbentuk ketika kaca berinteraksi dengan larutan air. Selama pemanasan ekstrem hingga suhu sterilisasi, lapisan gel ini mengalami dehidrasi. Hilangnya air mengubah struktur lapisan pertukaran ion, yang secara langsung mempengaruhi potensial permukaan dan menciptakan potensial asimetri baru. Hasilnya, titik nol elektroda bergeser. Setelah sterilisasi, elektroda memerlukan waktu perendaman kembali untuk merehidrasi lapisan gel ini, namun seringkali offset permanen sudah terjadi.

Gangguan pada Sistem Referensi

Elektroda referensi mengandung larutan elektrolit internal, biasanya kalium klorida (KCl), yang harus berdifusi keluar melalui liquid junction secara konstan dan terkendali untuk menyelesaikan sirkuit pengukuran. Ketika Anda mensterilkan fermentor, tekanan uap tinggi dapat memaksa larutan proses masuk ke dalam junction, atau sebaliknya, memaksa elektrolit referensi berdifusi lebih cepat ke dalam sampel. Kontaminasi pada junction atau perubahan laju difusi ini akan mengubah potensial liquid junction, yang termanifestasi sebagai pergeseran pada zero point offset. Pada kasus yang parah, sumbatan junction permanen dapat terjadi.

Efek Termal dan Mekanis

Elektroda pH adalah rakitan dari material berbeda: kaca membran, bodi kaca atau polimer, dan komponen junction keramik atau PTFE. Setiap material memiliki koefisien ekspansi termal yang berbeda. Siklus pemanasan dan pendinginan yang cepat selama sterilisasi uap menciptakan tekanan mekanis pada titik-titik penyambungan antar-material. Tekanan ini dapat menimbulkan mikro-retakan yang tidak terlihat kasat mata, yang menjadi jalur bagi larutan untuk merembes masuk dan merusak isolasi. Semua faktor ini berkontribusi pada pergeseran zero point yang kumulatif, di mana setiap siklus sterilisasi secara bertahap menurunkan integritas sensor.

Risiko Jika Tidak Ditangani

Mengabaikan pergeseran zero point bukanlah penghematan, melainkan sebuah perjudian berbiaya tinggi. Konsekuensinya bersifat langsung, merugikan, dan meninggalkan jejak kepatuhan yang buruk. Anda perlu melihatnya sebagai ancaman multidimensi.

Ketika pH meter Anda melaporkan nilai yang salah akibat offset, sistem kontrol akan melakukan dosing asam atau basa berdasarkan informasi yang keliru. Overdosing asal bisa menciptakan lingkungan toksik bagi kultur mikroba, langsung membunuh sel. Underdosing membuat pH bergeser keluar dari rentang optimal, menyebabkan viabilitas sel menurun dan produktivitas metabolit jeblok. Hasil akhirnya adalah produk fermentasi off-spec: yield rendah, impurities tinggi. Anda terpaksa menolak seluruh batch. Kerugian finansial langsung dari satu batch fermentor skala pilot bisa mencapai puluhan juta rupiah, belum termasuk biaya pembersihan dan penjadwalan ulang produksi.

Dari perspektif regulasi, risiko GMP semakin memperberat beban. Auditor akan menyoroti penyimpangan (deviation) ini. Anda harus mampu menunjukkan jejak kalibrasi yang kokoh dan bukti stabilitas sensor di setiap siklus. Ketidakmampuan mendemonstrasikan kontrol proses yang valid adalah temuan kritis yang dapat mengakibatkan penarikan produk, penalti, atau pencabutan izin edar. Reputasi laboratorium dan perusahaan Anda sebagai produsen yang andal pun ikut tercoreng.

Solusi yang Tersedia

Beruntung, Anda tidak perlu menyerah pada masalah ini. Ada spektrum solusi yang dapat Anda terapkan, mulai dari yang paling manual hingga pendekatan berbasis teknologi diagnostik canggih. Mari kita telaah opsi-opsinya.

Kalibrasi Manual Sebelum Setiap Fermentasi

Ini adalah pendekatan paling dasar. Setelah proses SIP selesai, Anda mengeluarkan elektroda, membersihkannya, dan melakukan kalibrasi dua titik (misal, pH 4 dan 7) sebelum memasangnya kembali. Pendekatan ini “memaksa” meter untuk mengenali offset baru dan menghitung ulang slope. Kelemahannya nyata: sangat memakan waktu, sangat bergantung pada disiplin dan teknik operator, dan menghabiskan larutan buffer. Lebih parahnya, kalibrasi ulang ini hanya menutupi gejala, tanpa memberi tahu Anda apakah elektroda masih sehat atau sudah rusak permanen.

Perawatan Elektroda Khusus Pasca-Sterilisasi

Anda dapat mengadopsi protokol ketat: segera setelah SIP, elektroda direndam dalam larutan pembersih khusus untuk menghilangkan deposit protein, lalu dikondisikan dalam larutan penyangga pH 7 selama beberapa jam. Ini membantu merehidrasi lapisan gel dan menstabilkan junction. Metode ini mengurangi offset, tetapi tidak mampu menghilangkannya sepenuhnya, terutama jika kerusakan mikro sudah terjadi. Anda juga tetap harus memvalidasi hasil perawatan dengan kalibrasi.

Menggunakan Elektroda Tahan Sterilisasi

Pasar menawarkan elektroda dengan konstruksi khusus, seperti membran kaca formula tahan suhu tinggi dan junction sleeve bertekanan yang mencegah kontaminasi balik. Elektroda ini lebih robust terhadap siklus steaming. Namun, biayanya signifikan, 2-3 kali lipat dari elektroda standar, dan mereka tetap tidak kekal. Anda masih perlu memverifikasi kondisinya secara berkala.

Memanfaatkan Fitur Diagnostik pH Meter

Pendekatan paling cerdas adalah menggunakan pH meter yang tidak hanya mengukur, tetapi juga mendiagnosis. pH meter modern seperti Hanna Instruments HL3220 menyediakan fitur CAL Check. Fitur ini memeriksa impedansi membran kaca dan offset elektroda secara otomatis dalam hitungan detik, tanpa harus melalui rangkaian kalibrasi penuh. HL3220 juga dilengkapi data logging, yang memungkinkan Anda merekam dan memantau tren offset dan slope dari batch ke batch. Ini adalah deteksi dini yang proaktif, memungkinkan Anda membuat keputusan berbasis data: membersihkan, mengkalibrasi, atau mengganti elektroda.

Perbandingan Pendekatan Solusi

Untuk membantu Anda memilih secara objektif, mari kita bandingkan ketiga metode utama dalam konteks operasional fermentasi.

Metode 1 – Kalibrasi Manual Rutin

Metode ini unggul pada biaya awal yang rendah karena tidak memerlukan investasi meter baru. Namun, kekurangannya mendominasi di lingkungan produksi. Waktu teknisi tersita untuk kalibrasi yang mungkin tidak perlu. Human error sangat rentan terjadi, mulai dari buffer kadaluarsa hingga kesalahan pencatatan. Yang paling kritis, metode ini bersifat reaktif. Anda tidak tahu kondisi elektroda sampai Anda mengkalibrasinya.

Metode 2 – Elektroda Tahan Sterilisasi

Keunggulannya jelas: lebih tough, masa pakai rata-rata lebih panjang di bawah siklus steaming rutin. Ini mengurangi frekuensi penggantian. Namun, harga yang mahal menambah beban belanja modal. Kekurangannya adalah Anda tetap tidak punya data objektif tentang kapan elektroda super tangguh ini mulai menurun. Anda bisa menggantinya terlalu cepat (prematur) atau terlalu lambat (setelah batch gagal).

Metode 3 – pH Meter HL3220 dengan CAL Check & Data Logging

Pendekatan ini adalah yang paling komprehensif. Kelebihan utamanya adalah transisi dari pendekatan reaktif ke proaktif. CAL Check memberi Anda status kesehatan elektroda dalam sekejap. Data logging menyediakan jejak GLP yang tak terbantahkan, menghilangkan cacat dokumentasi manual. Kelemahan satu-satunya adalah investasi awal pada pH/ORP Benchtop Meter HL3220, yang dengan cepat terbayar dari pencegahan kerugian batch dan efisiensi kerja.

Berikut tabel perbandingan ringkasnya:

Aspek	Kalibrasi Manual	Elektroda Khusus	HL3220 dengan Diagnostik
Biaya Operasional	Tinggi (waktu teknisi, kalibrasi ulang)	Sedang (elektroda mahal, penggantian prematur)	Rendah (optimalkan jadwal penggantian dan kalibrasi)
Deteksi Masalah	Reaktif, hanya saat kalibrasi	Reaktif, seringkali saat sudah rusak	Proaktif, prediktif via CAL Check & tren log data
Kepatuhan GMP	Jejak manual, rentan kesalahan	Jejak manual untuk setiap elektroda	Jejak digital otomatis GLP, timestamp lengkap
Efisiensi Waktu	Boros, memakan 15-20 menit per batch	Sedang, tetap perlu verifikasi periodik	Efisien, diagnostik cepat, kalibrasi tepat sasaran

Rekomendasi Solusi Paling Efektif

Berdasarkan analisis risiko dan perbandingan solusi, pendekatan paling efektif bukanlah memilih satu secara eksklusif, melainkan mengintegrasikan perawatan elektroda yang baik dengan kekuatan diagnostik dari pH/ORP Benchtop Meter HL3220. Ini adalah sinergi yang memberikan ketenangan pikiran dan integritas proses.

Terapkan protokol perawatan ketat: setelah setiap siklus SIP, selalu kondisikan elektroda dalam larutan penyimpanan KCl 3M atau buffer pH 4 untuk merehidrasi membran dan menstabilkan junction. Namun, jangan langsung mengkalibrasi. Sebelum fermentasi dimulai, gunakan fitur CAL Check pada HL3220. Fitur ini akan mengukur impedansi dan offset elektroda secara instan. Hanya jika offset melampaui batas toleransi yang Anda tetapkan, Anda perlu melakukan kalibrasi penuh atau tindakan korektif. Manfaatkan kemampuan data logging HL3220 untuk memantau tren degradasi elektroda dari waktu ke waktu. Dengan melihat penurunan slope dan peningkatan offset secara gradual, Anda dapat merencanakan penggantian elektroda secara proaktif, sebelum ia benar-benar gagal dan merusak batch. Hasil akhirnya: akurasi dosing asam dan basa Anda terjaga presisi, setiap batch terlindungi, dan kepatuhan GMP terpenuhi dengan sempurna.

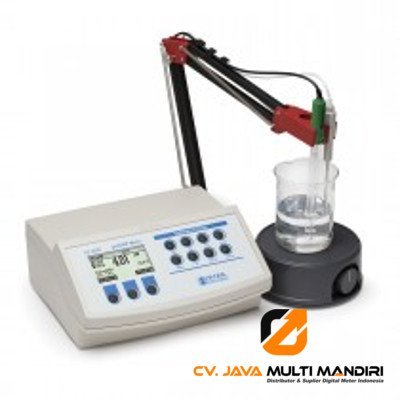

Peran pH/ORP Benchtop Meter HL3220 dalam Solusi

HL3220 bukan sekadar pH meter; ini adalah pusat diagnostik benchtop yang secara spesifik dirancang untuk menjawab tantangan seperti yang Anda hadapi. Mari kita bedah fitur-fiturnya dan bagaimana Anda dapat langsung mengaplikasikannya.

Fitur CAL Check™

Ini adalah jantung dari solusi deteksi dini. Fitur CAL Check pada HL3220 secara otomatis mengukur impedansi membran kaca elektroda dan menghitung offset saat Anda mencelupkan elektroda ke dalam buffer. Ketika Anda menjalankan CAL Check pasca-sterilisasi, meter akan langsung menunjukkan kondisi elektroda. Anda dapat menetapkan ambang batas peringatan, misalnya offset lebih dari ±30 mV dari nol ideal. Jika lampu peringatan menyala, Anda tahu bahwa lapisan gel membran mungkin rusak atau junction telah terkontaminasi akibat siklus uap—memberi Anda sinyal jelas untuk tidak melanjutkan pengukuran kritis tanpa tindakan perbaikan.

Data Logging & Konektivitas PC

Fitur ini sangat berharga untuk manajemen kualitas. HL3220 dapat merekam hingga 1000 set data pengukuran secara otomatis atau manual, lengkap dengan timestamp, nilai pH/ORP, suhu, slope kalibrasi, dan offset. Bayangkan Anda memiliki log digital yang menunjukkan bagaimana offset elektroda meningkat secara perlahan dari +5 mV di batch pertama menjadi +25 mV setelah sepuluh siklus sterilisasi. Ini adalah bukti tren degradasi. Anda dapat mengekspor data ini ke PC melalui USB untuk membuat grafik dan laporan, memungkinkan Anda menjadwalkan pembersihan atau penggantian elektroda secara preventif, bukan setelah terjadi kegagalan. Jejak GLP komprehensif ini adalah senjata utama Anda saat audit.

Kompensasi Suhu Otomatis & Elektroda HI1131B

HL3220 di-bundle dengan elektroda pH kaca Hanna HI1131B dan probe suhu terintegrasi. Kompensasi suhu otomatis (ATC) sangat krusial karena suhu sampel pasca-sterilisasi seringkali tidak stabil. ATC memastikan bahwa variasi suhu tidak menambah kesalahan pada offset yang sudah ada. Elektroda HI1131B sendiri adalah pilihan solid: konstruksi double-junction, bodi kaca, dan tipe refillable. Desain double-junction melindungi sel referensi dari kontaminasi ion perak yang umum terjadi, menjadikannya lebih tangguh untuk aplikasi fermentasi.

Langkah Praktis dengan HL3220

Berikut panduan operasional yang bisa Anda integrasikan ke dalam SOP harian Anda:

1. Pasca-SIP: Setelah siklus sterilisasi uap selesai dan fermentor aman untuk dibuka, segera keluarkan elektroda dan rendam dalam larutan penyimpanan HI70300L (KCl 3M) selama minimal satu jam untuk proses rekondisi.
2. Diagnostik Cepat: Sebelum inokulasi, bilas elektroda, colokkan ke HL3220, lalu celupkan ke dalam buffer pH 7. Jalankan mode “CAL Check”. Meter akan menampilkan offset elektroda.
3. Pengambilan Keputusan: Evaluasi hasilnya. Jika offset berada dalam rentang toleransi yang Anda tetapkan (misal, < ±30 mV), elektroda sehat. Lanjutkan ke kalibrasi rutin jika jadwal mengharuskan. Jika offset > ±30 mV, bersihkan elektroda (misal, gunakan larutan pembersih protein HI7073L), rekondisi lagi, dan ulangi tes. Jika offset masih tinggi, ganti elektroda.
4. Dokumentasi Otomatis: Setelah pengukuran batch selesai, simpan data ke log. Gunakan konektivitas PC untuk mengarsipkan data offset dan slope sebagai bagian dari dokumentasi batch record GMP.

Dengan HL3220, Anda tidak lagi bekerja dalam kegelapan. Setiap langkah terinformasi, setiap keputusan tervalidasi, dan integritas proses fermentasi Anda terlindungi. Untuk memastikan Anda mendapatkan instrumen dan dukungan yang tepat untuk mengimplementasikan solusi ini, CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terpercaya, siap mendukung Anda dengan menyediakan pH/ORP Benchtop Meter HL3220. Kami bukanlah penyedia jasa pengujian, melainkan mitra Anda dalam menyediakan teknologi diagnostik yang memberdayakan Anda untuk menjaga kualitas produk secara mandiri dan meraih kepatuhan penuh.

Kesimpulan

Pergeseran zero point elektroda pH akibat sterilisasi uap adalah musuh laten dalam proses fermentasi. Efeknya merugikan, mulai dari pengendalian pH yang kacau, kegagalan batch, hingga temuan audit GMP. Mengandalkan kalibrasi manual yang membuta atau menunggu elektroda rusak total bukanlah strategi yang bijak. Solusi sejati terletak pada diagnostik proaktif. pH/ORP Benchtop Meter HL3220, dengan fitur andalannya CAL Check, data logging, dan elektroda HI1131B, memberdayakan Anda untuk mendeteksi offset ini secara dini dan akurat. Ini adalah pergeseran paradigma dari perawatan reaktif menuju manajemen sensor prediktif. Evaluasi protokol Anda saat ini, implementasikan pendekatan berbasis data dengan HL3220, dan lindungi setiap batch fermentasi Anda dari ancaman yang kasat mata namun berdampak besar ini.

FAQ

Berapa sering saya harus menjalankan CAL Check setelah proses sterilisasi?

Anda idealnya menjalankan fitur CAL Check setiap kali setelah proses sterilisasi uap (SIP) selesai dan elektroda telah direkondisi, tepat sebelum Anda memulai proses fermentasi baru. Ini memastikan Anda selalu memvalidasi kondisi elektroda pada titik paling kritis, yaitu setelah paparan stres termal tertinggi.

Apa nilai offset yang masih bisa ditoleransi, dan kapan saya harus membersihkan atau mengganti elektroda?

Ini bergantung pada kebijakan kualitas internal Anda, tetapi praktik umum menetapkan toleransi offset di bawah ±30 mV. Jika CAL Check HL3220 menunjukkan offset di atas ambang itu setelah perendaman, langkah pertama adalah membersihkan elektroda secara kimiawi dan mengkondisikannya ulang. Uji lagi. Jika offset tetap tinggi dan tidak membaik, atau jika slope kalibrasi turun di bawah 90%, maka elektroda harus diganti.

Apakah HL3220 dapat digunakan dengan elektroda pH merek lain?

Ya, HL3220 menggunakan konektor BNC standar untuk elektroda pH/ORP. Anda dapat menggunakan elektroda merek lain yang memiliki konektor BNC. Namun, untuk memastikan kompatibilitas optimal dan fitur kompensasi suhu otomatis berfungsi, sangat disarankan menggunakan elektroda dengan konektor suhu yang sesuai atau menggunakan probe yang kompatibel dengan sistem Hanna Instruments.

Bagaimana cara mengekspor data logging untuk keperluan audit GMP?

Prosesnya sederhana. Anda dapat menghubungkan HL3220 ke PC Anda melalui kabel USB. Meter ini kompatibel dengan perangkat lunak Hanna HI92000. Setelah terhubung, Anda dapat mentransfer semua data log yang tersimpan, yang mencakup timestamp, nilai terukur, slope, offset, dan lainnya, ke format spreadsheet atau teks. File ini menjadi bukti digital yang terorganisir dan siap cetak untuk mendukung jejak audit GMP Anda.

Rekomendasi pH Meter

References

1. Buck, R. P., & Lindner, E. (1994). Recommendations for nomenclature of ion-selective electrodes (IUPAC Recommendations 1994). Pure and Applied Chemistry.
2. Covington, A. K. (1981). Recent advances in pH measurement and applications. Analytical Proceedings.
3. Galster, H. (1991). pH Measurement: Fundamentals, Methods, Applications, Instrumentation. VCH Publishers.
4. Hanna Instruments. Benchtop Meter HI3220 Instruction Manual.
5. Lakowicz, J. R. (2006). Principles of Fluorescence Spectroscopy (mengandung prinsip dasar potensiometri dan desain sensor).
