Proses heat treatment sukses mencapai target kekerasan 58-62 HRC pada roda gigi, namun bencana justru mengintai di tahap finishing. Fenomena grinding burn dapat mengubah permukaan gigi yang presisi menjadi titik awal kegagalan prematur. Panas berlebih akibat parameter grinding yang tidak terkendali memicu overtempering lapisan permukaan, menurunkan kekerasan secara drastis hingga di bawah 50 HRC. Retak mikro yang terbentuk menjadi bom waktu yang siap meledak saat komponen menerima beban operasional. Insinyur produksi, teknisi quality control, dan ahli metalurgi paham betul bahwa kegagalan satu gigi dapat menghentikan seluruh rangkaian transmisi. Oleh karena itu, Anda memerlukan strategi kontrol grinding burn yang terukur, bukan sekadar inspeksi visual. Alat Ukur Kekerasan NOVOTEST TS-BRV hadir sebagai solusi portabel yang mengintegrasikan metode Brinell, Rockwell, dan Vickers dalam satu unit. Perangkat ini memungkinkan Anda mendeteksi penurunan kekerasan permukaan secara akurat dan cepat, langsung di lantai produksi, memastikan setiap gigi memenuhi standar ketahanan yang diwajibkan.
- Checklist Utama: Strategi Kontrol Grinding Burn
- Penjelasan Tiap Poin Penting dalam Checklist
- Standar atau Regulasi Terkait
- Tools yang Direkomendasikan
- Kesalahan yang Sering Terjadi dalam Kontrol Grinding Burn
- Quick Audit Template untuk Kontrol Grinding Burn
- Kesimpulan
- FAQ
- References
Checklist Utama: Strategi Kontrol Grinding Burn
Anda membutuhkan pendekatan sistematis untuk mencegah grinding burn pada permukaan gigi. Checklist berikut merangkum tujuh langkah kunci yang wajib dijalankan operator dan supervisor. Jadikan daftar ini sebagai panduan cepat sebelum, selama, dan setelah proses grinding.
- Verifikasi parameter pemesinan. Pastikan depth of cut, feed rate, dan kecepatan roda gerinda sesuai spesifikasi material gigi. Nilai depth of cut yang aman untuk baja karburasi umumnya berkisar antara 0,005 hingga 0,01 mm per pass. Parameter di luar batas ini meningkatkan risiko thermal damage secara eksponensial.
- Monitor kondisi roda gerinda. Catat interval dressing dan perubahan diameter roda. Roda yang sudah tumpul memaksa operator menambah tekanan, menghasilkan gesekan dan panas berlebih yang memicu grinding burn.
- Lakukan inspeksi visual permukaan gigi. Waspadai perubahan warna seperti temper blue atau oksidasi pada pitch line, root, dan tip. Meski demikian, jangan jadikan inspeksi visual sebagai satu-satunya acuan penerimaan.
- Ukur kekerasan permukaan menggunakan Alat Ukur Kekerasan NOVOTEST TS-BRV. Fokuskan pengukuran pada tiga titik kritis: pitch line, root, dan tip gigi. Lakukan pengukuran segera setelah proses grinding untuk mencegah tercampurnya part yang menyimpang.
- Bandingkan hasil pengukuran dengan target spesifikasi. Rentang kekerasan yang diterima adalah 58-62 HRC. Jika Anda menemukan penurunan di bawah 55 HRC, segera isolasi komponen dan mulai investigasi akar masalah.
- Terapkan audit sampling berkala. Untuk batch kecil, ambil sampel setiap lima part. Untuk produksi massal, integrasikan sampling statistik ke dalam siklus quality control shiftan.
- Catat seluruh data pengukuran dan parameter proses. Gunakan log sheet digital atau manual untuk traceability. Data ini krusial saat Anda perlu melakukan analisis akar masalah grinding burn secara tepat.
Penjelasan Tiap Poin Penting dalam Checklist
Mari kita urai setiap poin checklist secara mendetail agar Anda memahami esensi dan koneksinya dengan deteksi grinding burn.
Depth of Cut dan Feed Rate sebagai Pemicu Panas
Setiap penetrasi butiran abrasif ke permukaan gigi menghasilkan energi gesekan yang dikonversi menjadi panas. Depth of cut yang terlalu agresif, misalnya di atas 0,02 mm per pass, menaikkan temperatur kontak secara instan melampaui temperatur temper material. Untuk baja AISI 8620 atau 9310 yang umum digunakan pada roda gigi karburasi, batas aman depth of cut adalah 0,005–0,01 mm per pass pada finishing. Feed rate yang lambat memang menghasilkan permukaan halus, namun memperpanjang waktu kontak panas. Anda harus menyeimbangkan keduanya melalui uji coba awal.
Keausan Roda Gerinda dan Efek Tumpulnya Abrasif
Roda gerinda yang aus bukan hanya kehilangan kemampuan memotong. Butiran abrasif yang tumpul meningkatkan gaya gesek tangensial. Temperatur zona kontak bisa melonjak 200–300°C di atas normal. Anda wajib menerapkan jadwal dressing ketat berdasarkan jumlah komponen yang digerinda, bukan hanya mengandalkan inspeksi visual roda. Gunakan counter produksi yang terintegrasi dengan mesin untuk memicu interval dressing.
Keterbatasan Inspeksi Visual dan Peran NOVOTEST TS-BRV
Grinding burn sering meninggalkan jejak berupa oksidasi berwarna biru gelap hingga hitam. Namun, pada beberapa kasus, overtempering ringan tidak menghasilkan perubahan warna kasat mata. Di sinilah Alat Ukur Kekerasan NOVOTEST TS-BRV berperan sebagai konfirmator objektif. Perangkat portabel ini mengukur kekerasan langsung pada permukaan gigi menggunakan metode Rockwell HRC yang distandarisasi ISO 6508. Hasil pengukuran numerik menghilangkan ambiguitas inspeksi visual.
Titik Kritis Pengukuran: Pitch Line, Root, dan Tip
Distribusi panas saat grinding tidak merata pada profil involute gigi. Area tip cenderung lebih tipis sehingga lebih rentan overheat. Root memiliki geometri cekung yang sulit dijangkau pendingin, menjadi hotspot overtempering. Pitch line adalah zona kontak utama yang mentransfer beban. Mengabaikan satu titik saja bisa meloloskan gigi dengan grinding burn di area spesifik yang justru menjadi lokasi inisiasi retak lelah.
Interpretasi Nilai HRC dan Standar ISO 6508
Target kekerasan permukaan gigi pasca heat treatment adalah 58–62 HRC. Penurunan ke rentang 50–55 HRC menandakan overtempering sedang. Jika Anda membaca nilai di bawah 50 HRC, kemungkinan besar struktur martensit telah berubah menjadi troostite atau sorbit yang jauh lebih lunak. ISO 6508-1 menstandarisasi metode uji Rockwell, termasuk persyaratan indentor intan 120° dan beban mayor 150 kgf yang diadopsi penuh oleh NOVOTEST TS-BRV.
Frekuensi Sampling dan Integrasi QC
Produksi massal memerlukan pendekatan statistik. Anda dapat mengadopsi metode sampling ANSI/ASQ Z1.4 dengan acceptance quality limit (AQL) yang ketat, misal 0,65%. Alat Ukur Kekerasan NOVOTEST TS-BRV mendukung siklus pengukuran cepat karena desainnya yang portabel dan aktuator listrik otomatis, sehingga tidak menghambat laju inspeksi.
Pencatatan Data dan Traceability
Format log sheet sederhana mencakup: tanggal, shift, nomor batch, identitas gigi, titik ukur (pitch line, root, tip), nilai HRC, parameter grinding terpakai, dan interval dressing terakhir. Data ini dapat diintegrasikan ke sistem Statistical Process Control (SPC) untuk memantau tren dan mendeteksi penyimpangan sebelum batas kritis terlampaui.
Standar atau Regulasi Terkait
Kontrol grinding burn yang Anda terapkan tidak berdiri sendiri. Beberapa standar internasional menjadi fondasi metode pengukuran dan kriteria penerimaan.
ISO 6508-1 mengatur metode uji kekerasan Rockwell skala C. Standar ini mendefinisikan prosedur kalibrasi indentor intan, durasi aplikasi beban, dan persiapan permukaan spesimen. NOVOTEST TS-BRV memenuhi persyaratan ISO 6508 sehingga hasil pengukuran HRC Anda dapat dipertanggungjawabkan secara metrologi.
AGMA 2004-B89 (revisi terbaru menjadi AGMA ISO 1328-1) menetapkan persyaratan material roda gigi. Untuk gigi karburasi, standar mensyaratkan kekerasan permukaan minimum 58 HRC dan kedalaman case depth efektif tertentu sesuai modulus gigi. Grinding burn yang menurunkan kekerasan di bawah ambang ini otomatis menempatkan komponen di luar spesifikasi AGMA.
Standar AMS 2750 fokus pada pirometri dan kontrol temperatur heat treatment. Standar ini relevan sebagai acuan akar masalah kekerasan awal. Jika kekerasan awal tidak seragam atau di bawah target, risiko misinterpretasi grinding burn menjadi lebih tinggi.
Banyak pabrikan menetapkan spesifikasi internal yang lebih ketat, misalnya batas minimum 55 HRC pada kedalaman 0,05 mm dari permukaan setelah grinding. Anda perlu menyelaraskan batasan ini dengan pengukuran NOVOTEST TS-BRV yang probe-nya dapat menjangkau area sempit profil gigi.
Tools yang Direkomendasikan
Pilihan alat ukur kekerasan Anda akan menentukan keandalan deteksi grinding burn. Berikut rekomendasi utama dan aksesori pendukungnya.

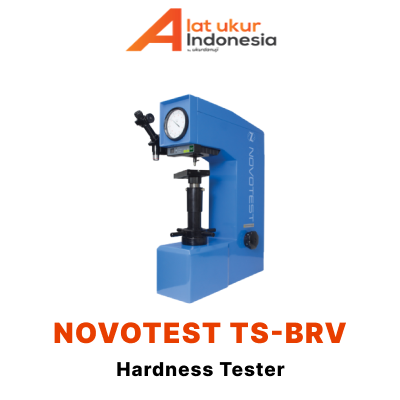

Alat Ukur Kekerasan NOVOTEST TS-BRV
Perangkat ini adalah solusi 3-in-1 yang menggabungkan metode Brinell, Rockwell, dan Vickers dalam satu unit portabel. Anda tidak perlu menyiapkan tiga alat berbeda untuk kebutuhan inspeksi di lantai produksi. Fitur aktuator listrik menjadikan aplikasi beban uji utama sepenuhnya otomatis, meminimalkan kesalahan operator. Layar digital menampilkan nilai kekerasan langsung setelah indentasi, sementara penyimpanan data internal memungkinkan pengarsipan hasil pengukuran tanpa catatan manual yang rentan hilang.
| Fitur | Spesifikasi |
|---|---|
| Metode Uji | Brinell, Rockwell, Vickers |
| Standar Acuan | ISO 6508, ASTM E10, ASTM E92, ASTM E18 |
| Aktuator Beban | Elektrik, Otomatis |
| Display | Layar digital |
| Mikroskop | Presisi tinggi, lampu latar internal & eksternal |
| Material Uji | Ferrous dan nonferrous, paduan keras, lapisan karburasi |
Aksesori Pendukung
Blok uji standar HRC untuk verifikasi kalibrasi harian wajib tersedia. Anvil khusus dengan kontur menyesuaikan profil gigi membantu kestabilan posisi pengukuran. Perangkat lunak transfer data memudahkan ekspor hasil ke sistem SPC atau spreadsheet pelaporan.
Alternatif Pelengkap
Untuk inspeksi tambahan, Anda dapat menggunakan NITAL etch kit. Etsa kimia dengan larutan asam nitrat 3-5% akan menampilkan pola overtempering sebagai area gelap. Metode ini bersifat verifikatif dan destruktif, berbeda dengan pengukuran non-destruktif oleh NOVOTEST TS-BRV.
Kesalahan yang Sering Terjadi dalam Kontrol Grinding Burn
Banyak operator dan engineer tanpa sadar melakukan praktik yang justru meloloskan grinding burn. Hindari lima kesalahan umum berikut agar strategi kontrol Anda efektif.
Pertama, menunda pengukuran kekerasan setelah grinding. Batch komponen yang sudah tercampur dengan part normal sulit dipisahkan. Ingat, overtempering tidak bisa diperbaiki; gigi yang terkena grinding burn harus di-scrap atau, pada beberapa kasus, di-hardening ulang jika dimensi memungkinkan.
Kedua, hanya mengukur satu lokasi pada gigi. Seperti dijelaskan sebelumnya, profil gigi menerima panas tidak merata. Mengukur hanya di pitch line dan mengabaikan root berarti Anda sengaja menutup mata dari hotspot grinding burn paling kritis.
Ketiga, mengabaikan keausan roda gerinda. Roda yang sudah tumpul menghasilkan grinding burn meskipun parameter mesin tidak berubah. Anda wajib menginspeksi kondisi roda setiap pergantian shift.
Keempat, tidak melakukan kalibrasi harian hardness tester. NOVOTEST TS-BRV adalah instrumen presisi, tetapi akurasinya bergantung pada kalibrasi rutin menggunakan blok standar HRC. Tanpa kalibrasi, penyimpangan pembacaan 1-2 HRC dapat membuat Anda menerima komponen yang sebenarnya sudah berkurang kekerasannya.
Kelima, mengabaikan overtempering ringan. Penurunan dari 58 HRC ke 56-57 HRC mungkin masih di atas batas spesifikasi longgar, namun riset menunjukkan penurunan kecil ini sudah berdampak pada fatigue life gigi. Investigasi tetap harus dilakukan untuk mengembalikan nilai kekerasan ke target.
Quick Audit Template untuk Kontrol Grinding Burn
Supervisor QC dapat menggunakan template audit berikut untuk memverifikasi konsistensi kontrol grinding burn di area grinding. Template ini dapat diadaptasi ke dalam format digital atau lembar kertas yang dilaminasi untuk penggunaan praktis.
| Parameter yang Diaudit | Target / Syarat | Alat / Metode Cek | Frekuensi | Tindakan Jika di Luar Spesifikasi |
|---|---|---|---|---|
| Kekerasan permukaan (pitch line) | 58-62 HRC | NOVOTEST TS-BRV | Setiap awal shift & tiap 10 part | Segregasi part, investigasi parameter, dressing roda |
| Kekerasan permukaan (root) | 58-62 HRC | NOVOTEST TS-BRV | Tiap 20 part | Segregasi part, periksa aliran pendingin ke area root |
| Interval dressing roda | Sesuai counter part atau jarak tempuh | Log counter produksi | Setiap shift | Lakukan dressing jika melampaui batas; periksa profil roda |
| Kalibrasi hardness tester | Selisih <0,5 HRC dari blok standar | Blok referensi HRC | Harian, sebelum produksi | Kalibrasi ulang; jika tetap menyimpang, panggil teknisi alat |
| Kondisi roda gerinda | Tidak ada retak, aus, atau loading | Inspeksi visual | Tiap pergantian part | Ganti roda jika ada kerusakan; bersihkan jika loading |
Dengan template ini, Anda memiliki kontrol terstruktur yang menghubungkan kondisi alat potong, akurasi alat ukur, dan kualitas produk akhir.
Kesimpulan
Grinding burn adalah ancaman serius yang mengintai permukaan gigi pasca heat treatment. Anda mampu mencegahnya melalui strategi kontrol yang memadukan parameter pemesinan tepat, monitoring kondisi roda gerinda, dan pengukuran kekerasan sistematis. Checklist yang sudah diuraikan memberi kerangka kerja implementasi dari verifikasi depth of cut hingga audit berkala. Alat Ukur Kekerasan NOVOTEST TS-BRV menawarkan solusi portabel, akurat, dan multi-metode untuk mendeteksi overtempering secara dini. Kepatuhan terhadap ISO 6508 dan AGMA memastikan setiap gigi memenuhi kekerasan 58-62 HRC yang diwajibkan. Adopsi template audit dan latih operator Anda agar konsistensi kualitas gigi terjaga dari batch ke batch.
Untuk mendukung kelengkapan alat ukur dan pengujian di lini produksi Anda, ketersediaan instrumen yang andal menjadi faktor kunci. CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur berpengalaman dapat menyediakan Alat Ukur Kekerasan NOVOTEST TS-BRV serta berbagai instrumen pendukung quality control lainnya. Dengan portofolio produk yang mencakup hardness tester, blok referensi, dan aksesori presisi, Anda memperoleh dukungan teknis yang memastikan investasi alat ukur sesuai dengan kebutuhan pengendalian grinding burn.
FAQ
Apa itu grinding burn dan mengapa berbahaya bagi gigi?
Grinding burn adalah kerusakan termal pada permukaan logam akibat panas berlebih selama proses gerinda. Temperatur tinggi menyebabkan perubahan mikrostruktur lapisan permukaan, seperti overtempering martensit atau pembentukan retak mikro. Pada roda gigi, grinding burn berbahaya karena menurunkan kekerasan dan ketahanan lelah (fatigue strength) material. Gigi yang mengalami grinding burn berpotensi mengalami patah dini saat menerima beban kontak, mengakibatkan kegagalan transmisi yang masif.
Bagaimana NOVOTEST TS-BRV mendeteksi grinding burn pada gigi?
Alat Ukur Kekerasan NOVOTEST TS-BRV mendeteksi grinding burn dengan mengukur kekerasan permukaan menggunakan metode Rockwell (HRC). Ketika grinding burn menyebabkan overtempering, terjadi penurunan kekerasan yang terukur. Anda cukup menempatkan probe pada titik-titik kritis gigi seperti pitch line, root, dan tip. Jika hasil pengukuran menunjukkan nilai di bawah rentang spesifikasi (umumnya di bawah 55 HRC dari target 58-62 HRC), maka komponen tersebut diindikasikan mengalami grinding burn. Kemampuan tiga metode (Brinell, Rockwell, Vickers) dalam satu unit membuatnya fleksibel untuk berbagai material gigi, termasuk baja karburasi dan paduan khusus.
Berapa rentang kekerasan yang normal untuk gigi setelah heat treatment?
Rentang kekerasan normal untuk gigi yang telah melalui proses karburasi dan hardening adalah 58 hingga 62 HRC. Nilai ini merupakan standar yang diadopsi dari spesifikasi AGMA untuk roda gigi transmisi daya. Setelah proses grinding finishing, kekerasan permukaan yang sama harus tetap dipertahankan. Jika pengukuran menunjukkan penurunan di bawah 58 HRC, Anda perlu mencurigai adanya overtempering akibat grinding burn meskipun nilainya belum di bawah 50 HRC.
Apakah grinding burn selalu terlihat dengan mata telanjang?
Tidak selalu. Grinding burn yang parah biasanya meninggalkan oksidasi termal berupa warna biru gelap hingga hitam pada permukaan gigi. Namun, overtempering ringan sering tidak menghasilkan perubahan warna kasat mata. Kondisi ini disebut “non-visible grinding burn” yang hanya bisa dideteksi melalui uji kekerasan atau nital etch. Oleh karena itu, inspeksi visual tidak boleh menjadi satu-satunya metode kontrol. Pengukuran dengan Alat Ukur Kekerasan NOVOTEST TS-BRV menjadi konfirmasi objektif yang menghilangkan risiko lolosnya gigi yang terdeteksi grinding burn secara termal namun tidak secara visual.
