Ribuan siklus pembakaran terjadi setiap menit di dalam mesin. Satu komponen kecil—valve spring—bekerja tanpa henti mengatur ritme katup, memastikan gas masuk dan keluar secara presisi. Ketika pegas ini gagal, kehancuran mesin total hanya soal waktu. Bagi pelaku Quality Control, mimpi buruk terbesarnya bukan sekadar menemukan cacat, melainkan meloloskan komponen cacat karena error pengukuran diagonal valve spring. Bayangkan sebuah valve spring dengan kekerasan di bawah spesifikasi SAE 9254 lolos dari meja inspeksi. Akibatnya, false pass terjadi, komponen rawan patah lelah terpasang di mesin, dan berujung pada engine failure masif serta biaya recall yang membengkak. Di sisi lain, false reject menggerogoti profitabilitas karena material bagus terbuang percuma. Inti permasalahan seringkali terletak pada akurasi pengukuran diagonal indentasi metode Micro-Vickers. Di sinilah peran krusial sebuah sistem pengujian yang mampu meminimalkan subjektivitas operator dan faktor lingkungan. Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV hadir bukan sekadar sebagai alat ukur, melainkan sebagai fondasi jaminan kualitas untuk menghindari kesalahan fatal tersebut.
- Masalah Umum di Industri Manufaktur Valve Spring
- Penyebab Utama Error Pengukuran Diagonal Valve Spring
- Risiko Jika Error Tidak Ditangani
- Solusi yang Tersedia untuk Meminimalkan Error Pengukuran
- Perbandingan Pendekatan Solusi
- Rekomendasi Solusi Paling Efektif
- Peran Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV dalam Solusi
- Kesimpulan
- FAQ
- References
Masalah Umum di Industri Manufaktur Valve Spring
Proses produksi massal komponen otomotif seperti valve spring menuntut kecepatan inspeksi tanpa mengorbankan akurasi. Valve spring yang terbuat dari baja paduan seperti SAE 9254 harus menjalani perlakuan panas yang ketat untuk mencapai tingkat kekerasan spesifik, umumnya pada skala mikro HV 0.3. Kekerasan ini bukan sekadar angka; ia adalah parameter vital yang menentukan ketahanan fatik dan kemampuan pegas untuk menahan deformasi permanen selama jutaan siklus kompresi ekstrem.
Pengujian konvensional sering menghadapi dilema. QC line harus memutuskan status “lolos” atau “tolak” secara cepat berdasarkan indentasi sangat kecil yang diamati di bawah mikroskop. Metode Micro-Vickers menjadi acuan standar karena kemampuannya memberikan hasil presisi pada beban rendah, sesuai prosedur ASTM E384. Namun, menerapkan metode ini di lingkungan manufaktur penuh dengan jebakan teknis. Mulai dari preparasi spesimen yang kurang sempurna hingga interpretasi visual operator yang berbeda-beda, semua variabel ini berkontribusi pada error pengukuran diagonal valve spring. Ketika satu diagonal indentasi melenceng beberapa mikron saja, hasil perhitungan HV bisa bergeser signifikan, menggagalkan seluruh proses validasi kualitas.
Penyebab Utama Error Pengukuran Diagonal Valve Spring
Memahami akar masalah adalah langkah pertama menuju solusi. Seringkali, teknisi laboratorium menyalahkan alat ketika hasil uji kekerasan tidak konsisten. Padahal, banyak faktor eksternal yang secara sistematis merusak akurasi pengukuran diagonal indentasi. Berikut adalah identifikasi sumber error yang paling kritis pada pengujian valve spring.
Preparasi Permukaan yang Tidak Sempurna
Valve spring memiliki geometri melengkung dan permukaan yang mungkin mengalami dekarburisasi pasca heat treatment. Teknik mounting dan polishing yang tidak tepat meninggalkan goresan halus, membuat batas tepi indentasi menjadi kabur. Operator kesulitan menentukan di mana tepatnya diagonal dimulai dan berakhir.
Pengaruh Getaran Mikro
Laboratorium QC di pabrik tidak pernah benar-benar senyap. Getaran mesin produksi di sekitar area pengujian dapat merambat ke meja alat, menyebabkan indentasi tidak sempurna atau pengukuran optik yang bergoyang. Dampaknya langsung terasa pada area indentasi yang hanya berukuran puluhan mikron.
Subjektivitas Operator
Ini adalah faktor human error yang paling dominan. Dua teknisi berpengalaman sekalipun bisa menghasilkan selisih pengukuran beberapa mikron pada ujung diagonal yang sama. Kelelahan mata, perbedaan ketajaman penglihatan, atau interpretasi pencahayaan menciptakan variasi hasil antar operator.
Kalibrasi dan Beban Indentasi
Mengabaikan kalibrasi rutin dengan blok referensi standar adalah malapraktik. Begitu pula dengan pemilihan beban yang tidak tepat. Beban terlalu tinggi pada material tipis valve spring bisa menyebabkan efek anvil, sementara beban terlalu rendah rentan terhadap noise lokal pada heterogenitas mikro baja SAE 9254.
Risiko Jika Error Tidak Ditangani
Mengabaikan error pengukuran diagonal valve spring sama dengan menanam bom waktu dalam rantai produksi. Konsekuensi dari inkonsistensi ini tidak hanya bersifat teknis, tetapi langsung mengancam kesehatan finansial dan reputasi perusahaan.
Konsekuensi False Pass
Ketika alat atau operator memberikan hasil pengukuran kekerasan yang lebih tinggi dari nilai sebenarnya, valve spring di bawah standar spesifikasi dinyatakan lolos. Komponen ini lemah, tidak memiliki ketahanan lelah yang memadai. Dalam operasional mesin, spring akan kehilangan tekanan, mengalami valve float, dan akhirnya patah. Kerugian tidak hanya biaya komponen, tetapi merambah ke klaim garansi, investigasi kecelakaan, dan kewajiban recall yang biayanya bisa mencapai puluhan miliar rupiah.
Konsekuensi False Reject
Akurasi yang buruk juga bisa memberi vonis “tolak” pada komponen yang sempurna. Bayangkan ribuan valve spring yang sudah melalui proses produksi mahal harus dibesituakan hanya karena kesalahan baca diagonal indentasi. Scrap cost membengkak, biaya produksi per unit naik, dan profit margin produsen tergerus tanpa alasan valid.
Kredibilitas Data yang Runtuh
Ketidaksesuaian data dengan standar OEM menodai kepercayaan pelanggan. Ketika masalah fatigue terjadi di lapangan dan data QC pabrik menunjukkan semua “lolos”, proses root cause analysis akan berjalan di tempat. Anda tidak bisa memperbaiki masalah yang tidak terdeteksi.
Solusi yang Tersedia untuk Meminimalkan Error Pengukuran
Minimasi error dalam pengujian Micro-Vickers bukan pekerjaan mustahil. Penerapan disiplin metalografi yang ketat dipadukan dengan teknologi alat ukur modern mampu menekan penyimpangan ke level paling rendah. Berikut pendekatan komprehensif yang kami rekomendasikan:
- Optimalisasi Preparasi Spesimen (ASTM E384) Gunakan mesin mounting otomatis untuk memegang valve spring pada posisi stabil. Proses grinding bertahap harus menghilangkan lapisan dekarburisasi dan perubahan struktural akibat pemotongan. Polishing akhir dengan pasta intan 1 mikron akan meminimalkan goresan yang mengaburkan identifikasi batas indentasi. Permukaan cermin sempurna memungkinkan pengukuran diagonal yang tajam.
- Teknologi Mikroskop Optik Berkualitas Tinggi Iluminasi yang seragam dan kontras yang optimal adalah kunci. Sistem optik yang mampu memproyeksikan indentasi Vickers dengan tepi yang tegas akan mengurangi ambiguitas. Mikroskop dengan digital capture langsung mengeliminasi efek paralaks yang kerap terjadi pada lensa okuler konvensional.
- Digitalisasi dan Otomatisasi Pengukuran Metode modern mengadopsi perangkat lunak analisis gambar yang membaca panjang diagonal berdasarkan piksel kamera. Operator cukup mengklik keempat sudut indentasi, dan software secara otomatis menghitung nilai HV serta mengonversi ke skala kekerasan lain. Prosedur ini meningkatkan reproducibility dan menghilangkan kebutuhan operator untuk menginterpretasi skala secara manual di layar mikroskop.
- Kalibrasi dan Verifikasi Berkala Melakukan kalibrasi dengan blok referensi standar bukan hanya soal kepatuhan, melainkan kebutuhan fungsional. Verifikasi sebelum shift kerja memastikan linearitas alat berlaku pada variasi beban rendah seperti HV 0.3 hingga HV 1.
Perbandingan Pendekatan Solusi
Pendekatan solusi bervariasi dari cara manual sepenuhnya hingga otomatisasi penuh. Kita bandingkan dua model utama: alat kekerasan mikro manual konvensional dengan mikroskop optik eksternal versus seri alat semi-otomatis terintegrasi seperti NOVOTEST TS-MCV. Tabel dan penjelasan berikut mengilustrasikan perbedaan kinerja dalam memitigasi error pengukuran diagonal valve spring.
| Aspek Pengujian | Metode Konvensional (Manual) | Alat Semi-Otomatis (NOVOTEST TS-MCV) |
|---|---|---|
| Pengukuran Diagonal | Mengukur secara visual dari skala okuler; sangat subjektif dan lambat. | Mengukur langsung dari gambar digital di layar LCD; akurat dan cepat. |
| Subjektivitas Operator | Tinggi. Tiap operator berpotensi membaca ujung diagonal berbeda. | Sangat Rendah. Perhitungan otomatis algoritma menghilangkan variasi manual. |
| Waktu Pengukuran | Lama. Proses indentasi di satu alat, pindah ke mikroskop, lalu hitung manual menggunakan tabel. | Efisien. Indentasi dan pengukuran diagonal terintegrasi dalam satu stasiun kerja otomatis. |
| Manajemen Data | Rentan kekeliruan transkripsi data dari catatan ke laporan digital. | Data langsung tersimpan, diproses, dan dapat langsung dicetak atau diekspor. |
| Pengaruh Getaran | Rentan. Proses memindahkan spesimen ke mikroskop menambah risiko area indentasi hilang. | Lebih stabil karena sistem terpadu. Specimen tetap pada posisinya untuk pengukuran. |
Analisis Komparatif pada SAE 9254
Dalam sebuah perbandingan pengujian rutin pada valve spring SAE 9254 dengan target kekerasan 480-520 HV 0.3, metode konvensional kerap menghasilkan variasi antar operator hingga 15-20 HV. Sebuah penelitian praktis menunjukkan saat spesimen identik diukur menggunakan alat semi-otomatis dengan mikroskop terintegrasi, variasi antar pengukuran turun di bawah 5 HV. Pengurangan deviasi ini sangat krusial karena menempatkan ambang batas keputusan pada zona aman, mencegah spring yang sebenarnya marginal untuk lolos tanpa terdeteksi.
Rekomendasi Solusi Paling Efektif
Setelah menimbang berbagai variabel error, dari faktor manusia hingga keterbatasan mesin, kriteria sebuah sistem pengujian yang andal di era modern ini menjadi jelas. Pabrikan otomotif tidak boleh lagi bergantung pada metode yang memakan waktu dan sarat interpretasi personal. Rekomendasi utama kami berfokus pada integrasi presisi mekanik dan optik.
Pilih alat uji kekerasan mikro yang memiliki mikroskop optik terintegrasi secara permanen di dalam satu chassis. Konfigurasi ini mengeliminasi kebutuhan memindahkan spesimen ke perangkat optik terpisah, menjaga kestabilan mekanis pasca-indentasi. Pastikan alat tersebut mendukung aplikasi beban rendah dengan akurat pada skala HV 0.3 dan sepenuhnya selaras dengan prosedur ASTM E384.
Kemudahan kalibrasi dan dukungan teknis dari penyedia menjadi pertimbangan berikutnya. Perangkat canggih akan sia-sia jika teknisi lokal kesulitan mengkalibrasi atau tidak mendapat respon cepat. Di titik ini, Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV muncul sebagai solusi yang sangat relevan. Alat ini memenuhi kriteria kritis: sistem optik terintegrasi, komputasi otomatis, dan desain kokoh yang meminimalkan vibrasi. Sebagai pemasok resmi, CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian terpercaya, siap membantu menyediakan perangkat NOVOTEST TS-MCV yang mendukung penuh proses validasi kualitas produk, bukan sebagai jasa pengujian, melainkan sebagai mitra strategis penyedia teknologi uji.

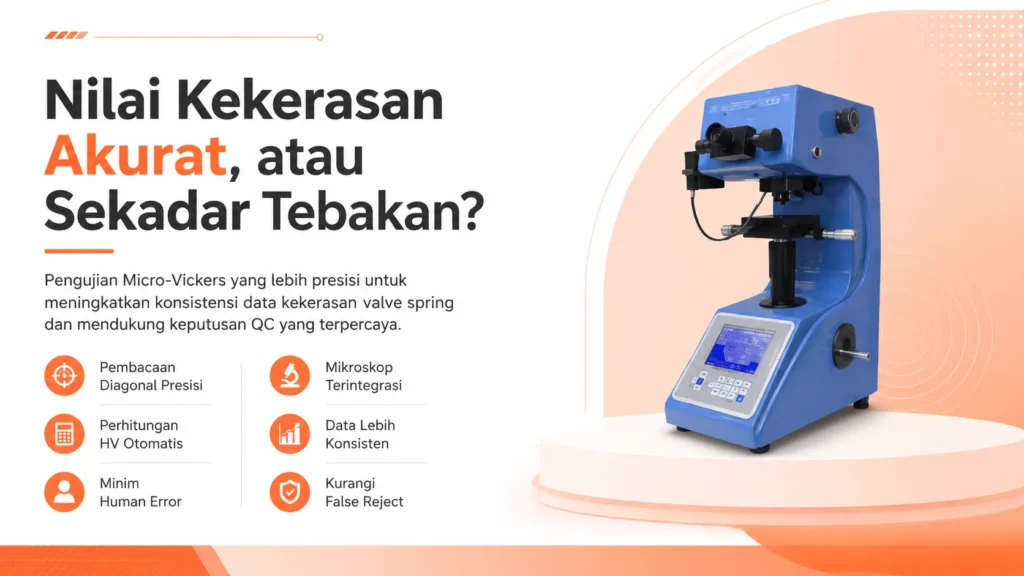

Peran Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV dalam Solusi
Menghubungkan seluruh sumber error yang telah kita analisis, spesifikasi teknik NOVOTEST TS-MCV memberikan jawaban langsung terhadap tiap titik kritis tersebut. Instrumen ini secara arsitektural dirancang untuk menjawab kompleksitas pengukuran diagonal valve spring.
Mikroskop Optik Terintegrasi untuk Objektivitas Sempurna
Fitur paling vital dari TS-MCV adalah mikroskop terintegrasinya yang tidak hanya berfungsi sebagai pengamat, tetapi sebagai alat ukur langsung. Dengan layar LCD besar, operator tidak lagi mengamati dengan satu mata melalui okuler yang melelahkan. Tepi diagonal indentasi tampak jelas, dan perhitungan nilai kekerasan terkomputasi secara penuh dan otomatis. Tidak ada lagi perbedaan interpretasi antar shift kerja karena semua pengukuran terdigitalisasi. Anda mengukur panjang, dan alat yang menghitung, mengkonversi skala, dan menyimpan hasilnya.
Stabilitas Mekanis Menangkal Getaran
Desain struktur TS-MCV yang kokoh meredam getaran mikro dari lingkungan pabrik yang sibuk. Proses indentasi, pembebanan, dan pengukuran diagonal terjadi dalam siklus yang stabil. Dengan meminimalkan faktor eksternal, error pengukuran diagonal valve spring yang bersumber dari vibrasi dapat ditekan. Ditambah aplikator beban presisi yang memastikan beban uji HV 0.3 teraplikasi tegak lurus permukaan spring SAE 9254.
Otomatisasi Cerdas dan Manajemen Data
Representasi hasil bukan lagi pekerjaan membaca tabel kekerasan. TS-MCV secara otomatis menghitung dan mengonversi nilai ke berbagai skala lain. Kemampuan menyimpan data langsung terhubung ke printer internal atau komputer eksternal untuk dokumentasi. Ketika terhubung dengan kamera CCD dan software, perangkat ini bertransformasi menjadi sistem mikroskop metalurgi yang tangguh, memungkinkan inspeksi struktur mikro material, memastikan tidak ada heterogenitas yang lolos dari pengamatan.
Kemudahan Validasi dan Kalibrasi
Alat ini sangat praktis diatur, memungkinkan teknisi melakukan kalibrasi cepat dengan blok referensi standar. Akurasi yang tinggi dan input data otomatis memangkas potensi human error sejak awal proses hingga sertifikasi akhir.
Akselerasi efisiensi pengujian Anda menjadi kenyataan dengan perangkat ini. CV. Java Multi Mandiri menyediakan NOVOTEST TS-MCV untuk laboratorium Anda. Kami memahami bahwa ketepatan alat adalah fondasi kualitas, dan kami hadir sebagai penyedia solusi alat ukur untuk menjawab hal tersebut.
Kesimpulan
Membiarkan error pengukuran diagonal valve spring mengintai proses Quality Control adalah kelalaian yang mahal. Setiap mikron selisih pembacaan bisa menjadi pembeda antara mesin bertenaga andal dan bencana kegagalan komponen kritis. Sumber error yang paling dominan—preparasi permukaan, subjektivitas operator, dan keterbatasan alat konvensional—kini dapat Anda kendalikan melalui penerapan prosedur ketat dan investasi perangkat yang tepat.
Alat Penguji Kekerasan Mikro-Vickers NOVOTEST TS-MCV menawarkan lebih dari sekadar pengukuran. Ia menghadirkan sistem terpadu yang mengunci akurasi dari awal hingga akhir, memastikan nilai HV 0.3 pada material SAE 9254 keluar dengan kredibilitas tinggi. Dengan integrasi mikroskop optik, otomatisasi perhitungan, dan stabilitas mekanis, risiko false pass dan false reject yang merugikan dapat diminimalisir secara drastis.
Tingkatkan standar QC pabrikan Anda dengan akurasi yang terukur. CV. Java Multi Mandiri siap menyediakan teknologi NOVOTEST TS-MCV untuk memastikan setiap valve spring yang Anda produksi benar-benar layak menjaga detak jantung mesin.
FAQ
Mengapa pengukuran diagonal indentasi pada valve spring sering tidak akurat?
Ketidakakuratan terutama disebabkan oleh preparasi permukaan yang kurang sempurna, sehingga batas indentasi tampak buram. Geometri lengkung valve spring juga menyulitkan proses mounting. Faktor dominan lain meliputi getaran lingkungan sekitar alat uji, kelelahan visual operator saat menentukan ujung diagonal melalui okuler konvensional, serta kalibrasi alat yang tidak rutin dilakukan pada blok referensi.
Apa itu standar ASTM E384 dan bagaimana penerapannya?
ASTM E384 adalah metode uji standar internasional untuk kekerasan mikroindentasi material. Standar ini mengatur secara detail prosedur penentuan Knoop dan Vickers, mencakup persyaratan alat uji, preparasi spesimen, rentang beban yang diizinkan, serta teknik pengukuran diagonal indentasi. Penerapannya pada valve spring memastikan parameter pengujian dipilih secara tepat untuk menghasilkan data kekerasan yang valid dan dapat direproduksi.
Bagaimana NOVOTEST TS-MCV membantu mengurangi subjektivitas operator?
Alat ini mengeliminasi subjektivitas dengan menggantikan interpretasi manual dengan komputasi digital. Mikroskop terintegrasi menampilkan gambar indentasi di layar LCD besar, bukan melalui lensa okuler yang melelahkan. Operator menentukan titik ujung diagonal pada gambar tajam, bukan menerka dari skala kecil. Perhitungan nilai kekerasan hingga konversi skala berjalan otomatis sepenuhnya, menghilangkan potensi kekeliruan membaca tabel dan variasi antar personel.
Apakah alat ini cocok untuk menguji material selain baja pegas?
Ya, sangat cocok. Meskipun pembahasan berfokus pada baja pegas SAE 9254, NOVOTEST TS-MCV adalah alat uji kekerasan mikro universal. Alat ini mampu mengukur kekerasan pada berbagai material, termasuk logam non-ferro, keramik, lapisan tipis (coating), atau material hasil perlakuan panas lainnya. Fleksibilitas beban uji memungkinkan pengukuran pada berbagai jenis komponen, menjadikannya investasi yang bernilai untuk berbagai kebutuhan pengujian material.
Rekomendasi Vickers Hardness Tester
References
- ASTM International. “ASTM E384-17, Standard Test Method for Microindentation Hardness of Materials.” ASTM International, West Conshohocken, PA, 2017.
- Vander Voort, G. F. “Metallography: Principles and Practice.” ASM International, 1999.
- NOVOTEST. “Micro Vickers Hardness Tester NOVOTEST TS-MCV – Operation Manual.” Novotest, Ukraine, 2023.
- SAE International. “SAE J403, Chemical Compositions of SAE Carbon Steels.” SAE International, 2014.
- ISO. “ISO 6507-1:2018, Metallic materials — Vickers hardness test — Part 1: Test method.” International Organization for Standardization, Geneva, 2018.
